Муфта упругая втулочно-пальцевая с тормозным шкивом МУВПТ

Каталог МУВП с тормозным шкивом

Типоразмер муфты с тормозным шкивомТип колодочного тормоза ТКГТехнические характеристики МУВПТМасса
TкрDD1BLnN
Н·мммшт.об/минкг
МУВП-1 D-100ТКГ-1006,310071120310475016
МУВП-2 D-10016,010075120310475016
МУВП-3 D-160ТКГ-16031,516090120310475016,5
МУВП-4 D-16063160100120310475018
МУВП-5 D-200ТКГ-200125200120120310475016
МУВП-6 D-200250200140120310475016
МУВП-7 D-200500200170120310675016
МУВП-8 D-200710200190330..410260..3201050060
МУВП-9 D-300ТКГ-30010003002203303801050070
МУВП-10 D-3002000300250210..350360..52010500120..180
МУВП-11 D-400ТКГ-4004000400320280..450450..58010500185..320
МУВП-12 D-500ТКГ-5008000500400330..510500..65010500360..490
МУВП-13 D-600ТКГ-60016000600500350..550550..78010500420..580

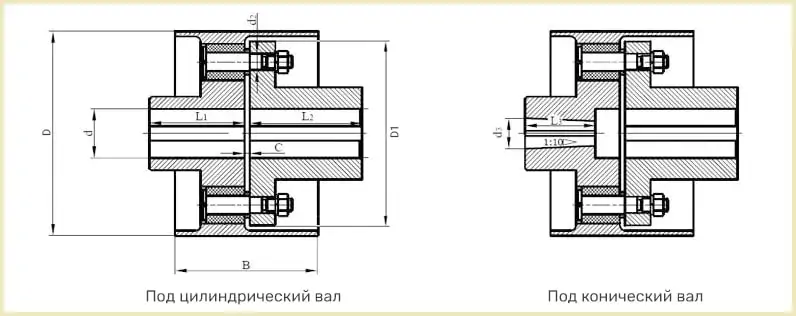

Чертеж и устройство

Чертеж муфты с тормозным шкивом

Особенности устройства соединительной муфты МУВП с тормозным шкивом в наличии эластичных пальцев:

  • компенсирует незначительные осевые, радиальные и угловые смещения валов
  • амортизирует в момент пуска привода и сглаживает ударные нагрузки.

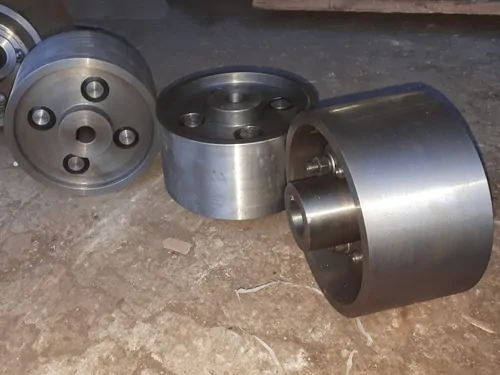

ГОСТ

ГОСТ муфты с тормозным шкивом

  • ГОСТ для муфт упругих втулочно-пальцевых — ГОСТ 21424-93;
  • точность изготовления не ниже класса 4 по ГОСТ 25346, ГОСТ 25347;
  • биение, овальность и конусность не более 0,0005D;
  • твердость: сталь не ниже 35…45 HRC, чугун не ниже 250…300 НВ;
  • Размеры шпоночных пазов по ГОСТ 8788-68

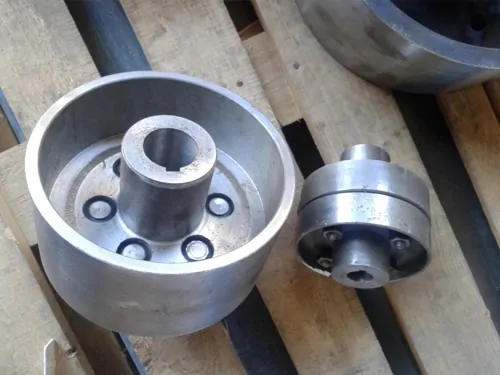

Купить тормозной шкив с муфтой упругой втулочно-пальцевой

Элементы кранового тормоза условно являются быстро изнашивающимися деталями. Замена необходима при выявлении на посадочной или рабочей поверхности муфты со шкивом МУВПТ:

Тормозной шкив в виде муфты упругой втулочно-пальцевой

  • Сколов, задиров и трещин;
  • Истончения обода до 75% от исходной толщины;
  • Неровностей глубиной 0,3 мм на площади превышающей 10%;
  • Деформаций, механических повреждений, вмятин.

В Украине налажено изготовление крановых тормозных шкивов в виде муфты диаметром 500, 400, 300, 200, 160 мм. Соблюдение всех требований к поверхности и посадочному месту по допускам доступно широкому кругу производителей. При этом фактически на рынок попадает множество халтурных изделий и БУ.

Цены и изготовление в Украине

Незначительное колебание стоимости в зависимости от новизны, качества и обстоятельности приемки ОТК делает нецелесообразной покупку муфт МУВП с тормозным шкивом БУ или кустарного производства. Рекомендуем покупку новых МУВПТ у Систем Качества по заводской цене.

Муфта упругая втулочно-пальцевая с тормозным шкивом МУВПТ обновлено: 10 июня, 2020 автором: АИР Украины
