Колодочный тормоз ТКГ-400

Технические характеристики

Характеристика колодочного тормозаТКГ-400
Тормозной момент расчетный не менее, Нм1500
Диаметр тормозного шкива, мм400
Номинальное усилие на штоке гидротолкателя не менее, Н800
Ход штока гидротолкателя не менее, мм60
Время наложения колодок, с0,4
Тип толкателяТЭ-80
Номинальное напряжение, В220/380
Род токапеременный с частотой 50 Гц
Масса, кг75
Размер тормозных колодок, мм200*12*260

Колодочные тормоза ТКГ-400 рассчитаны на эксплуатацию в среде без газов и паров разрушающих металл и резину. Климатическое исполнение и категория размещения У2 по ГОСТ 15150-69 – температура -40/+40 °C, влажность до 80%.

Устройство и принцип работы

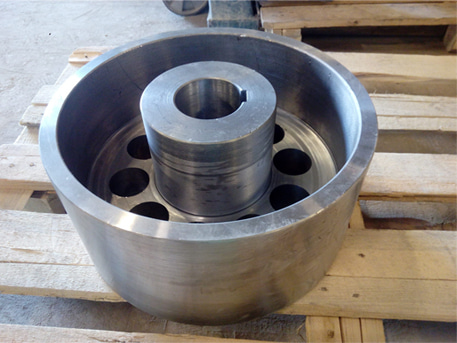

Механическая витая пружина через систему рычагов по умолчанию прижимает фрикционные колодки к шкиву. Гидротолкатель типа ТЭ-80 разжимает пружину, освобождает шкив – устройство расторможено. Барабан может быть исполнен в виде муфты МУВП с тормозным шкивом.

Устройство тормоза крана ТКГ-400 изображено на чертеже:

  1. Электрический гидротолкатель ТЭ;
  2. Основание для неподвижной фиксации;
  3. Витая цилиндрическая пружина сжатия;
  4. Элементы рычажной системы;
  5. Фрикционные асбестовые колодки;
  6. Регулировочные винты;
  7. Шток;
  8. Рычаг-эксцентрик.

Чертеж и габаритные размеры

Серия тормозаLHhAA1aa1bb1b3b2ll1SDdtt1B
ТКГ-40088067030017017068681161251251803084958400226040200

Обслуживание и регулировка

Регулировка кранового тормоза производится по необходимости – когда затормаживающее усилие недостаточно, либо избыточно в расторможенном состоянии.

Последовательность регулировки тормоза ТКГ-400:

  1. Поставить шток толкателя в крайнее верхнее положение;
  2. Опустить шток на 22 мм;
  3. Закрепить рычаги гайками

Замена трансформаторного масла в толкателе производится ежегодно. Периодической смазки по регламенту требуют шарнирные соединения рамы. Замена колодок – по достижении 1/2 первоначальной толщины в середине и 1/3 на концах колодки. Размеры накладок тормоза ТКГ-400 отображены в таблице. В качестве материала для изготовления накладок тормозных колодок используется эластичная фрикционная лента ЭМ-1 (ГОСТ 15960-99).

Фото рамы, гидротолкателя и тормоза в сборе

Где купить в Украине?

Крановые колодочные тормоза ТКГ-400, ТКП-400, ТКТ-400 и ТКТГ-400 предназначены для остановки и удержания валов подъемно-транспортных приводов мостовых, козловых и башенных кранов. Низкокачественный тормоз крана ТКГ400 может привести к постоянным поломкам и выходу из строя крана. Покупая новый заводской тормоз у Систем Качества или ТКГ-400 складского хранения, вы исключите вероятность неприятных сюрпризов. Все крановые тормоза проходят испытания и контроль ОТК и имеют абсолютную статистику безотказности.

Что влияет на цену колодочного тормоза ткг-400?

Покупка напрямую колодочный тормоз ТКГ-400 у Систем Качества – это уже экономия. Но есть и вариант покупки тормозов с толкателем складского хранения, что может еще удешевить. Нежелательна покупка колодочных тормозов ТКГ-400 БУ, т.к. рамка имеет предельное количество циклов работы и подвержена разбалтыванию, потере геометрии и прочности. Для уточнения актуальной цены тормоза ТКГ-400, свяжитесь с менеджером.
