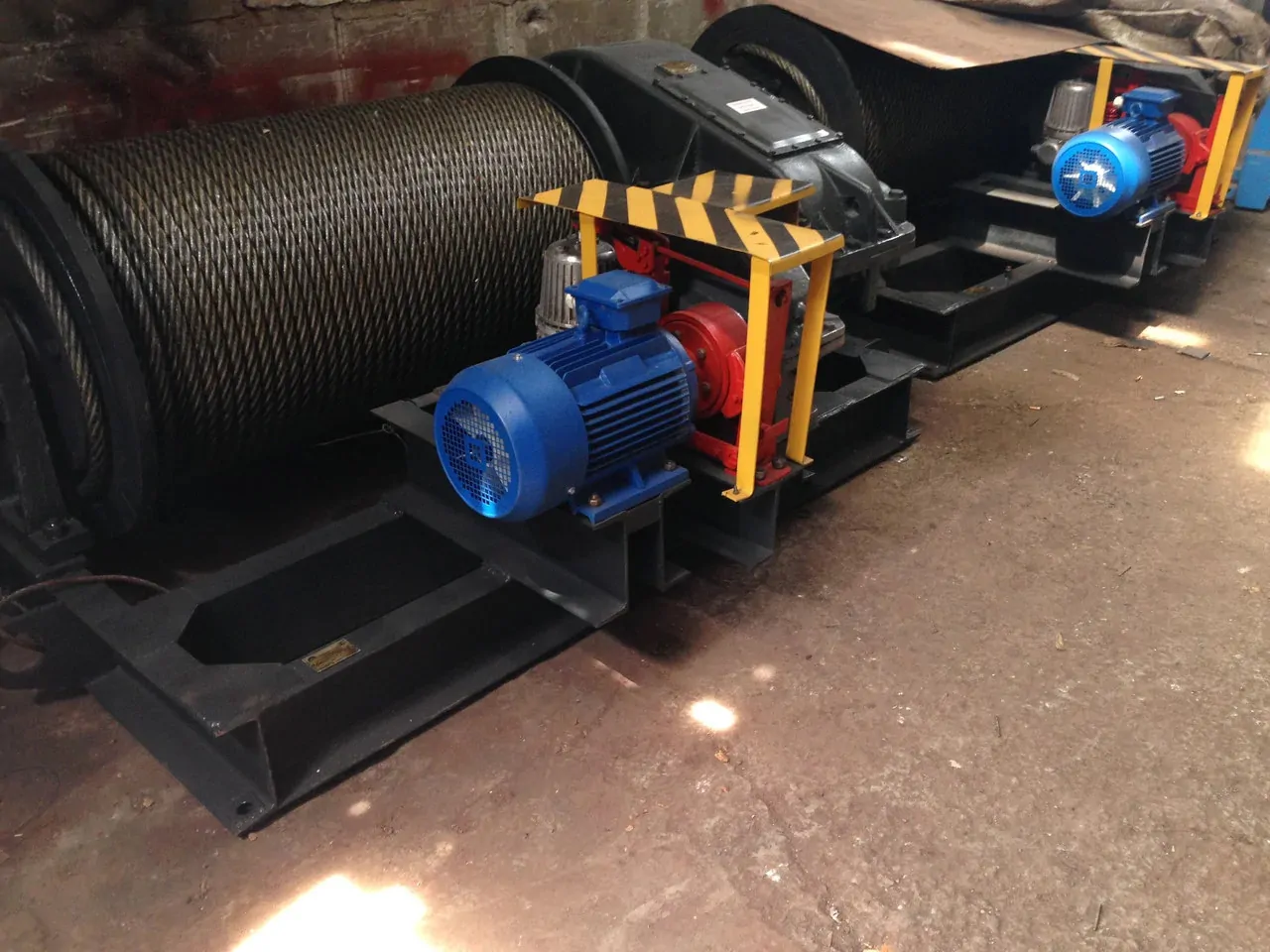

Тяговые лебедки

Каталог

Лебедки ТЛ Лебедки ТЛЧ Лебедки ТЭЛ

Технические характеристики

Основными техническими характеристиками тяговых лебедок являются тяговое усилие, канатоемкость и скорость навивки каната. Для более детального просмотра технических параметров переходите к интересующей модели кликнув на маркировку тяговой лебедки в таблице.

Тяговая лебедка Тяговое усилие, кгс Мощность электродвигателя, кВт Скорость навивки каната на 1 слое, м/с Канатоёмкость барабана, м Диаметр каната, мм
ТЛ-7А-1 5000 15 0,31 250 22,5
ТЛ-7А-2 5800 22 0,32 250 22,5
ТЛ-7Б-1 4500 15 0,36 219 22,5
ТЛ-8А 8000 7,5 0,04 300 28
ТЛ-9А-1 1250 7,5 0,5 219 11
ТЛ-10 10000 11 0,053 300 28
ТЛ-10А 10000 11 0,052 300 30,5
ТЛ-10Б.1 10000 110 0,54 650 28
ТЛ-10Б.2 10000 55 0,27 650 28
ТЛ-12А 250 1,5 0,24 100 4,5
ТЛ-12Б 200 1,5 0,24 70 5,1
ТЛ-14А 420 3,2 0,72 80 6,9
ТЛ-14Б 630 3,2 0,41 50 7,6
ТЛ-14В 630 3,2 0,35 50 6,9
ТЛ-15А 15000 15 0,053 300 33,5
ТЛ-16А 350 1,5 0,24 150 4,5
ТЛ-16М 500 2,2 0,35 130 6,2
ТЛ-16Т 300 1,5 0,17 150 4,5
ТЛ-20 20000 22 0,16 450 36
ТЛ-25 25000 30 0,056 300 42
ТЛЧ-1 1000 4 0,3 100 9,6
ТЛЧ-2 2000 15 0,5 250 14
ТЛЧ-14А 420 3 0,45 300 6,9
ТЛЧ-14Б 630 4 0,3 300 8,3
ТЭЛ-1 1000 4 0,3 50 8,3
ТЭЛ-2 2000 11 0,25 150 14
ТЭЛ-3 3200 11 0,2 250 16,5
ТЭЛ-3,5 3500 11 0,32 250 16,5
ТЭЛ-5 5000 3 0,028 220 22,5
ТЭЛ-5А 5700 7,5 0,02 270 24
ТЭЛ-6 6000 11 0,1 250 22,5
ТЭЛ-7 7000 11 0,15 200 24
ТЭЛ-8 8000 15 0,069 270 25,5
ТЭЛ-10 10000 11 0,065 300 28
ТЭЛ-10.4 10000 11 0,065 300 28
ТЭЛ-10Б 10000 110 0,54 670 28
ТЭЛ-10Б.1 10000 110 0,54 670 28
ТЭЛ-10Б.2 10000 110 0,27 670 28
ТЭЛ-10Д 10000 45/15 0,29/0,075 530 28
ТЭЛ-12 12000 18,5 0,06 300 30,5
ТЭЛ-15 15000 15 0,065 300 32
ТЭЛ-20 20000 22 0,08 200 36,5
ТЭЛ-22 22500 30 0,065 300 42
ТЭЛ-25 25000 30 0,03 300 42
ТЭЛ-30 30000 22 0,07 220 48,5
У5120.60 630 4 0,58 130 8,3
У51200.60 1000 2,2 0,065 130 9,1
УЧ5120.60 630 4 0,35 130 8,3

Требования к эксплуатации

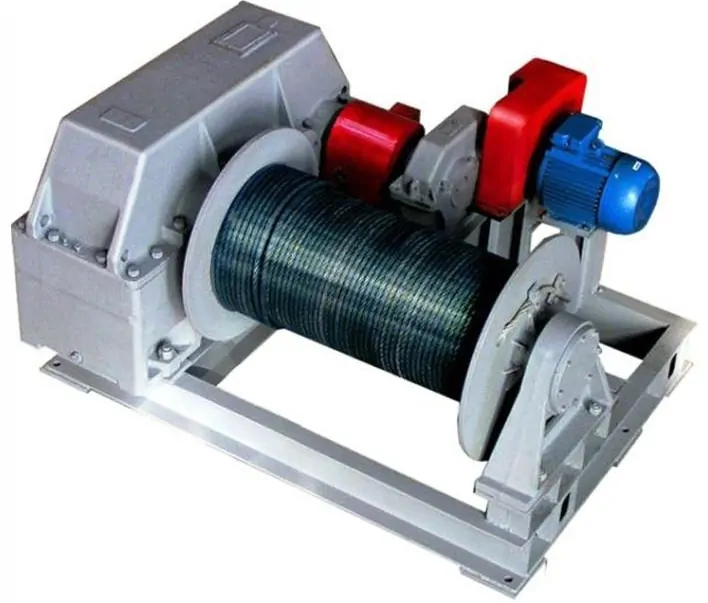

Тяговая лебедка для ждПромышленные тяговые лебедки рассчитаны на эксплуатацию при таких условиях:

  • Температура окружающей среды — от — 40°С до + 40°С.
  • Подводимое питание — 380/600 В, частота тока — 50 Гц.
  • Концентрация пыли — до 10 мг/м3;
  • Рабочее положение – крепление на горизонтальной плоскости;
  • Влажность — не более 85%;
  • Режим работы — легкий, средний.

Устройство

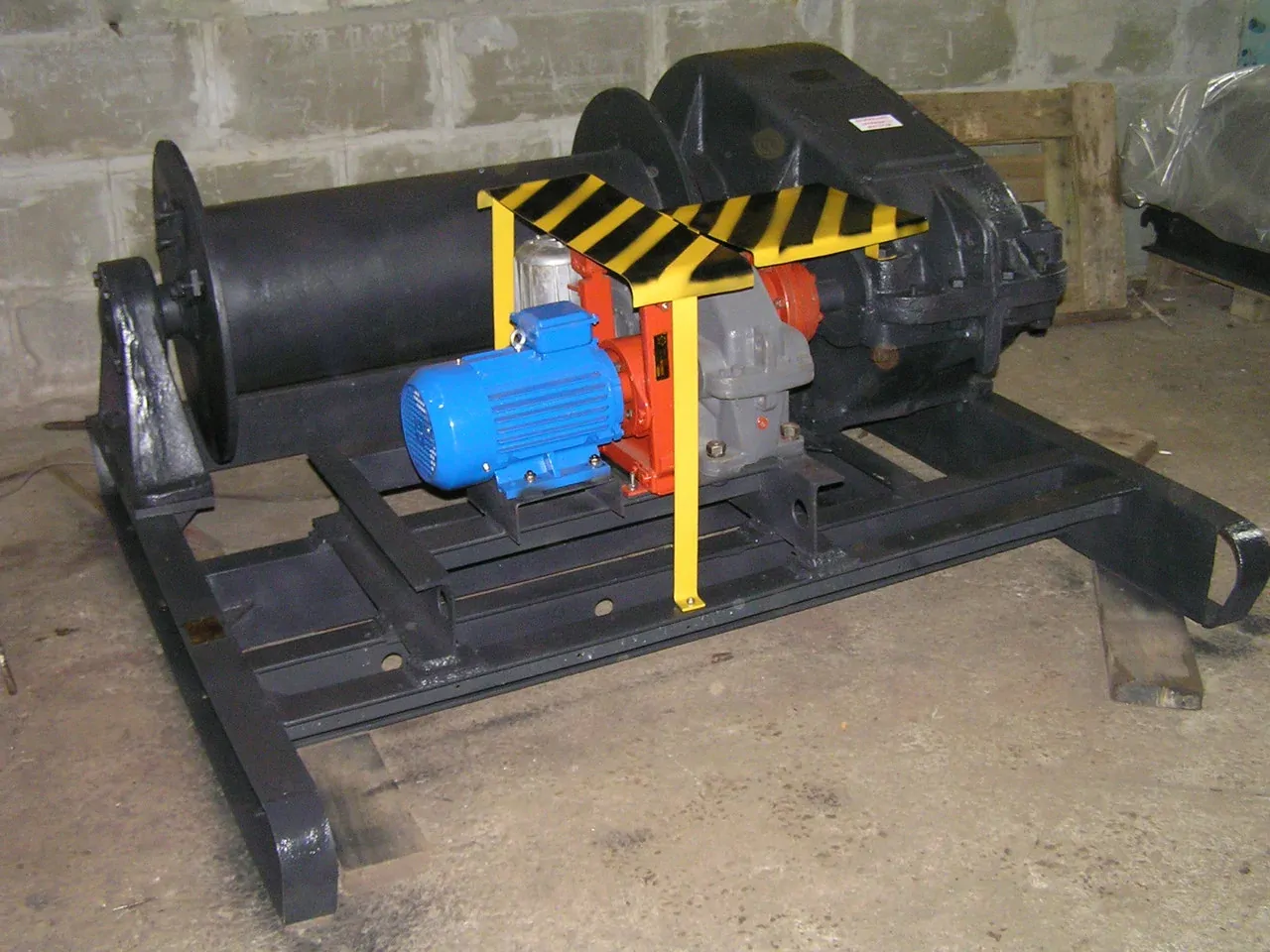

Основные элементы конструкции тяговой лебедки: канатный барабан, механические редукторы, муфты, тормозная система, электродвигатель и пусковая аппаратура — все узлы монтируются на общей сварной раме. Барабан представляет собой стальной или чугунный двухребордный цилиндр для многослойного наматывания троса. Крепится на тихоходный вал редуктора с одной стороны и на подшипниковую опросу с другой. Крепление каната к барабан прижимными планками. Редукторы одноступенчатые, двухступенчатые, трехступенчатые с цилиндрической или червячной передачей.

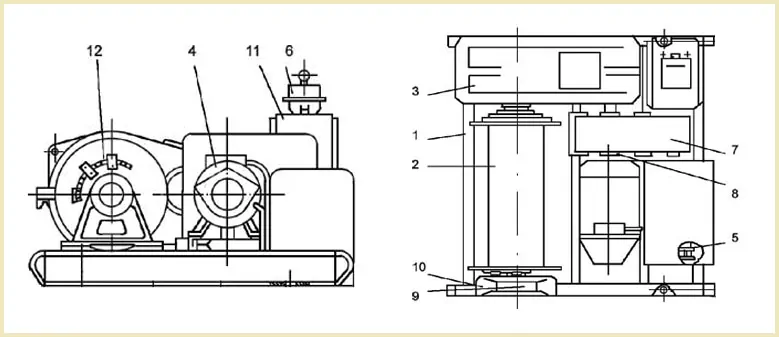

Устройство тяговой лебедки чертеж

  1. Сварная рама;
  2. Барабан;
  3. Редуктор;
  4. Электродвигатель;
  5. Блок резисторов;
  6. Кулачковый контролер;
  7. Тормоз колодочный;
  8. Муфта;
  9. Подшипник;
  10. Выносная опора;
  11. Электрический щит;
  12. Канат (трос).

Установка и крепление

Тяговая лебедка устанавливается на заранее спроектированный фундамент. При выборе места установки учитываются геодезические и геологические изыскания, защита от прямого воздействия осадков и солнечных лучей, свободный доступ к осмотру механизма для проведения ремонтных работ и технического осмотра. Крепеж к площадке выполняется анкерными болтами, строповка через скобы и отверстия предусмотренные конструкцией рамы тяговой лебедки.

Где купить тяговую лебедку в Украине?

У Систем Качества вы можете купить тяговые лебедки: грузовые, судовые, маневровые вагонные железнодорожные, реверсивные, однобарабанные, двухбарабанные. Все оборудование и механизмы соответствуют ГОСТ, проходят испытания и проверку ОТК. Выполним ремонт, поможем подобрать и рассчитать тяговую лебедку, поставим запчасти:

Цена

Цена тяговой лебедки зависит от стоимости и количества оборудования входящего в конструкцию механизма. Лебедки могут комплектоваться запчастями производства Украины, Китая и Белоруссии, адаптируя стоимость под бюджет заказчика. Для просчета цены лебедки тяговой электрической — свяжитесь с менеджером по телефону или пришлите запрос на электронную почту.

Тяговые лебедки обновлено: 25 ноября, 2020 автором: АИР Украины
