Лебедка ТЭЛ-1

Технические характеристики

В таблице указаны технические характеристики электрической лебедки ТЭЛ-1 согласно технического паспорта производителя: тяговое усилие, скорость навивки каната на барабан, масса, канатоемкость и диаметр каната, марка редуктора и двигателя, габариты.

Тяговая лебедкаТехнические характеристики
Тяговое усилие, кгсСкорость навивки, м/сКанатоёмкость, мДиаметр каната, ммРедукторМощность, квтТормозГабаритыВес, кг
ТЭЛ-110000,3508,31Ц2У-2004ТКГ-160750х846х607248

Требования к эксплуатации

Лебедка ТЭЛ 1 рассчитана на эксплуатацию в таких условиях:

  • Температура окружающей среды — от — 40°С до + 40°С;
  • Напряжение питания — 380/660 В;
  • Частота тока — 50 Гц;
  • Концентрация пыли — до 10 мг/м3;
  • Рабочее положение – крепление на горизонтальной плоскости;
  • Влажность — не более 85%;
  • Режим работы — легкий.

Устройство

Тяговая электрическая лебедка ТЭЛ-1 состоит из сварной рамы, на которой установлен редуктор с канатным барабаном, пусковой аппаратуры, электродвигателя и тормозной системы. В тормозную систему входит колодочный тормоз ТКГ с электрогидравлическим толкателем и тормозной шкив выполняющий роль муфты соединения двигателя и механического редуктора. Барабан представляет собой стальной или чугунный двухребордный цилиндр для многослойного наматывания троса. Крепится на тихоходный вал редуктора с одной стороны и на подшипниковую опросу с другой. Крепление каната к барабану прижимными планками.

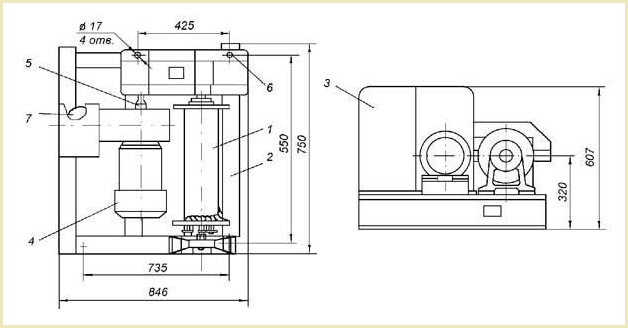

На чертеже изображенный габаритные размеры и основные элементы конструкции лебедки ТЭЛ-1:

  1. Барабан для намотки троса;
  2. Сварная рама;
  3. Защитный кожух;
  4. Муфта втулочно-пальцевая с тормозным шкивом.
  5. Электродвигатель;
  6. Редуктор цилиндрический Ц2У-200;
  7. Колодочный тормоз ТКГ-160.

Где купить тяговую электрическую лебедку ТЭЛ-1 в Украине?

У Систем Качества вы можете купить лебедку ТЭЛ-1 в стандартной комплектации или согласно вашему техническому заданию. Лебедка ТЭЛ1 может поставляться в общепромышленном или взрывозащищенном исполнении. В дополнительную комплектацию входят: частотные преобразователи, радиоуправление или выносной пульт управления, канатоукладчик (тросоукладчик), звуковая сигнализация. Перед отгрузкой все оборудование проходит испытание и проверку ОТК.
В стандартную комплектацию поставки входит: лебедка ТЭЛ-1 без каната, паспорта совмещенные с руководством (инструкцией) по эксплуатации лебедки, электродвигателя, редуктора, колодочного тормоза.

Цена

Цена лебедки ТЭЛ-1 зависит от типа исполнения, комплектации, производителя основных узлов. Лебедки могут комплектоваться запчастями производства Украины, Китая и Белоруссии, адаптируя стоимость под бюджет заказчика. Для просчета цены электрической тяговой лебедки ТЭЛ-1 — свяжитесь с менеджером по телефону или пришлите техническое задание на электронную почту.
