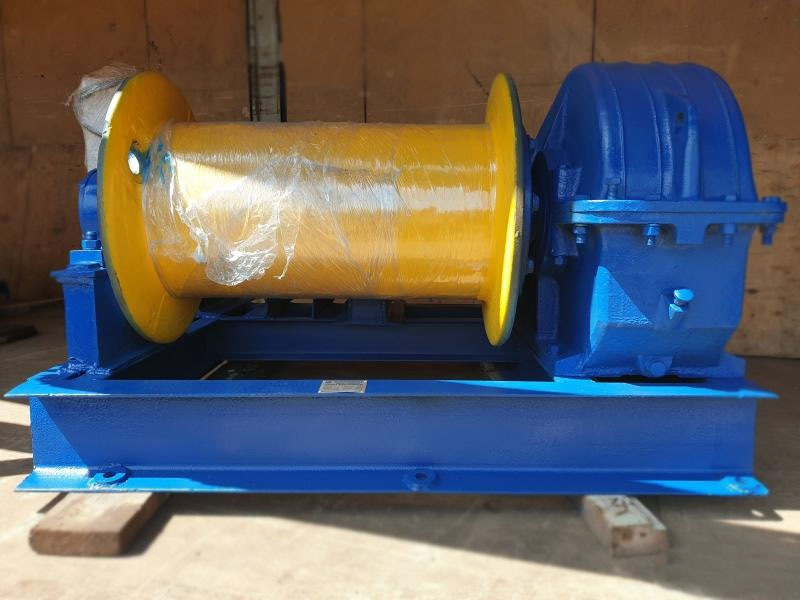

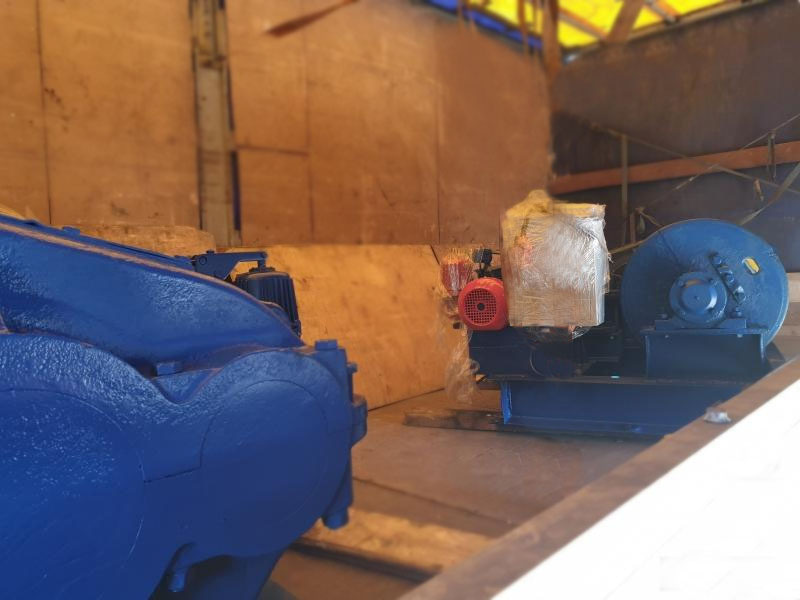

Лебедка ТЭЛ-5 | ТЭЛ-5А

Технические характеристики

В таблице указаны технические характеристики лебедок ТЭЛ-5 и ТЭЛ-5 согласно технического паспорта производителя: тяговое усилие, скорость навивки каната на барабан, масса, канатоемкость и диаметр каната, марка редуктора и двигателя, габариты.

Тяговая лебедкаТехнические характеристики
Тяговое усилие, кгсСкорость навивки, м/сКанатоёмкость, мДиаметр каната, ммРедукторМощность, квтТормозГабаритыВес, кг
ТЭЛ-550000,02822022,5Ц2У-160/Ц2У-3153ТКГ-1601625x1750x14701400
ТЭЛ-5А57000,0227024Ц2У-160/Ц2У-4007,5ТКГ-2001740x1440x10151500

Требования к эксплуатации

Лебедка ТЭЛ 5 А рассчитана на эксплуатацию в таких условиях:

  • Температура окружающей среды — от — 40°С до + 40°С;
  • Напряжение питания — 380/660 В;
  • Частота тока — 50 Гц;
  • Концентрация пыли — до 10 мг/м3;
  • Рабочее положение – крепление на горизонтальной плоскости;
  • Влажность — не более 85%;
  • Режим работы — легкий.

Устройство и габаритные размеры

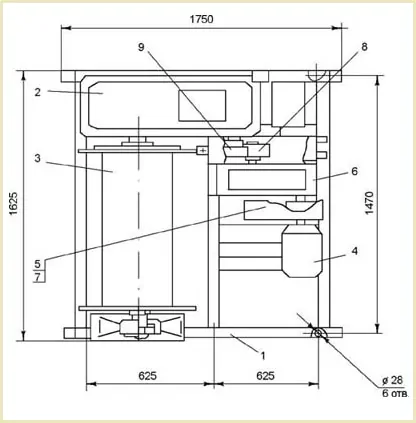

Лебедка ТЭЛ-5

Тяговая электрическая лебедка ТЭЛ-5 состоит из сварной рамы, на которой установлен вспомогательный и основной редуктор с канатным барабаном, пусковой аппаратуры, электродвигателя и тормозной системы. В тормозную систему входит колодочный тормоз ТКГ с электрогидравлическим толкателем ТЭ и тормозной шкив выполняющий роль муфты соединения двигателя и механического редуктора. Барабан представляет собой стальной или чугунный двухребордный цилиндр для многослойного наматывания троса, крепление каната — прижимными планками.

  1. Сварная рама;
  2. Редуктор цилиндрический Ц2У-315;
  3. Барабан для намотки троса;
  4. Электродвигатель 3 кВт;
  5. Муфта втулочно-пальцевая с тормозным шкивом;
  6. Редуктор двухступенчатый Ц2У-160;
  7. Колодочный тормоз ТКГ-160;
  8. Шестерня;
  9. Шестерня.

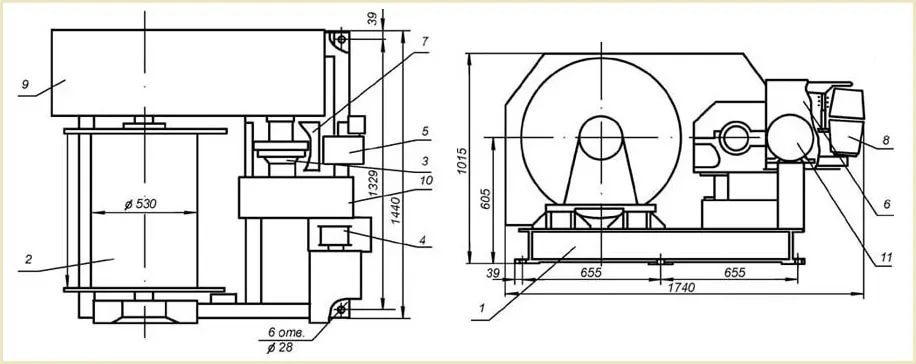

Лебедка ТЭЛ-5А

На чертеже изображенный габаритные размеры и основные элементы конструкции лебедки ТЭЛ-5А:

  1. Сварная рама;
  2. Канатный барабан;
  3. Муфта соединительная;
  4. Муфта втулочно-пальцевая с тормозным шкивом.
  5. Пусковая электроаппаратура;
  6. Защитный кожух;
  7. Защитный кожух;
  8. Колодочный тормоз ТКГ-200;
  9. Редуктор двухступенчатый Ц2У-400;
  10. Редуктор дцилиндрический Ц2У-160;
  11. Электродвигатель АИР132М6 7,5 кВт 1000 об/мин.

Где купить тяговую электрическую лебедку ТЭЛ-5 в Украине?

У Систем Качества вы можете купить лебедку ТЭЛ-5, ТЭЛ-5А в стандартной комплектации или согласно вашему техническому заданию. Лебедка ТЭЛ5 может поставляться в общепромышленном или взрывозащищенном исполнении. В дополнительную комплектацию входят: частотные преобразователи, радиоуправление или выносной пульт управления, канатоукладчик (тросоукладчик), звуковая сигнализация. Перед отгрузкой все оборудование проходит испытание и проверку ОТК.
В стандартную комплектацию поставки входит: лебедка ТЭЛ-5 без каната, паспорта совмещенные с руководством (инструкцией) по эксплуатации лебедки, электродвигателя, редуктора, колодочного тормоза.

Цена

Цена лебедки ТЭЛ-5А или ТЭЛ-5 зависит от типа исполнения, комплектации, производителя основных узлов. Лебедки могут комплектоваться запчастями производства Украины, Китая и Белоруссии, адаптируя стоимость под бюджет заказчика. Для просчета цены электрической тяговой лебедки ТЭЛ-5 А — свяжитесь с менеджером по телефону или пришлите техническое задание на электронную почту.

Лебедка ТЭЛ-5 | ТЭЛ-5А обновлено: 23 сентября, 2020 автором: АИР Украины
