Редуктор Ц2У-160 и 1Ц2У-160

Цилиндрический редуктор Ц2У-160 или 1Ц2У-160 – общепромышленный двухступенчатый редуктор узкого типа, используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это приводы подъемников, элеваторы и изготовление пенобетона. Благодаря узкому типу зубчатых колес, по сравнению со своими предшественниками, редуктор Ц2У-160 обладает высоким крутящим моментом на выходном валу при относительно небольших габаритах.

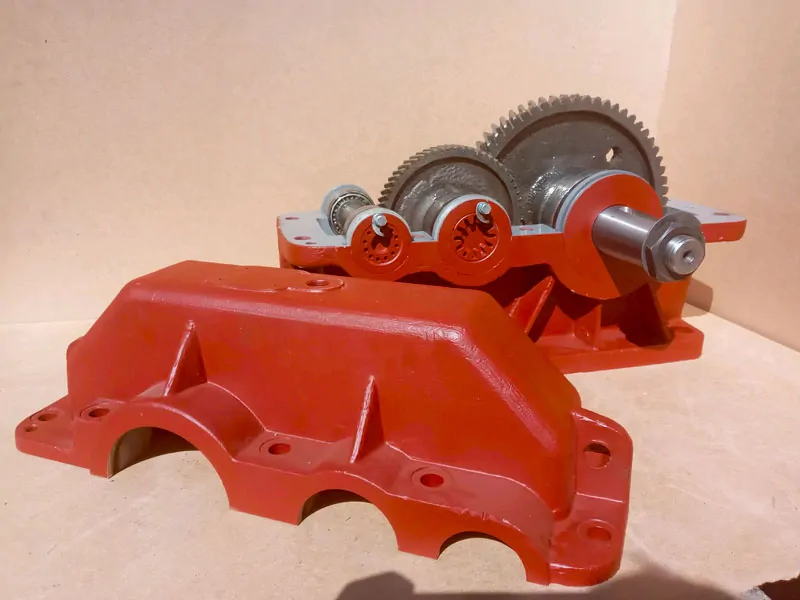

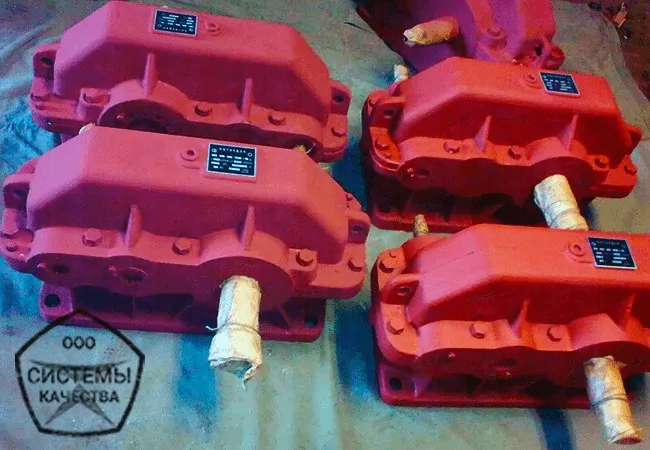

  • Цилиндрический редуктор Ц2У-160 31,5

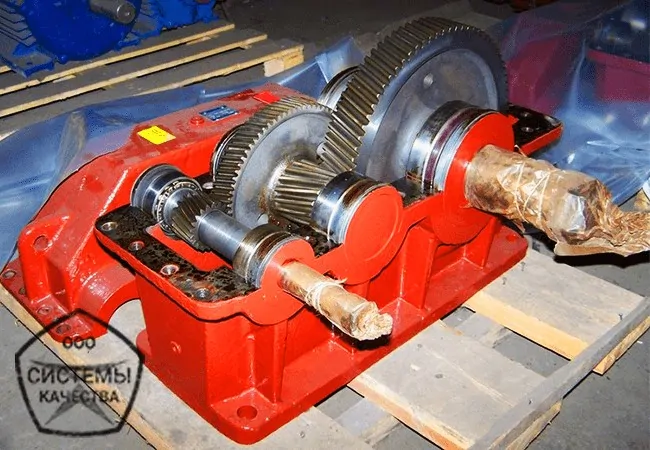

  • редуктор Ц2У-160 - двухступенчатый горизонтальный. Фото

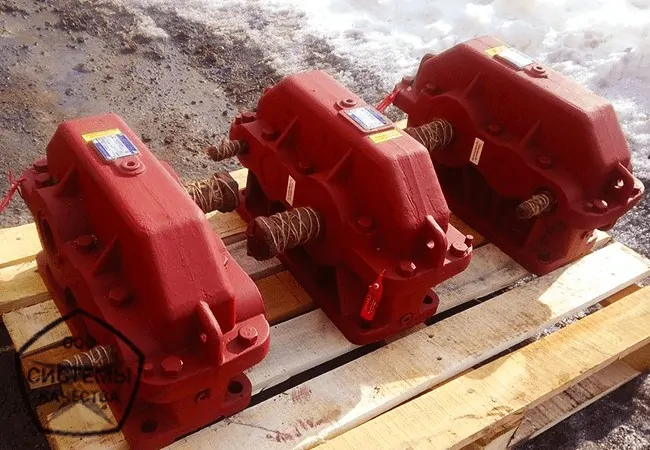

  • редуктор Ц2У-160 16 - двухступенчатый с цилиндрической передачей

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем купить редуктор 1Ц2У-160 с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40. Вал – конический или цилиндрический, любой вариант сборки.

Характеристики

Основные технические характеристики редуктора Ц2У-160 и 1Ц2У-160, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, масса, количество масла и прочее. Характеристики других моделей, можно найти в разделе каталог цилиндрических редукторов.

Типоразмер редуктораНоминальное передаточное числоНоминальная радиальная нагрузка на тихоходном валу, ННоминальный крутящий момент на тихоходном валу, НмОбъем масла, лВес, кгКПД
1Ц2У-1608;10;12,5;16;20;25;31,5;40900012504,5950,97

Особенности эксплуатации

Допустимые режимы эксплуатации редукторов с цилиндрической передачей:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Марка подшипников

В таблице перечислены маркировки и количество подшипников, устанавливаемые на первичный, тихоходный, промежуточный валы.

Выходной валКоличествоПромежуточный валКоличествоВходной валКоличество
7311К27607А27605А2

Чертежи редуктора 1Ц2У-160 и Ц2У-160

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора Ц2У-160.

Чертеж габаритных размеров Ц2У-160

awtawbHH1hLL1ll1l2l3AA1Bd
1601003451702856047520013617022442514021224

Цилиндрический вал

Цилиндрический входной и выходной вал редуктора 1Ц2У-160 и Ц2У-160 зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж и размеры вала Ц2У-160
Валldbt
Входной4222624,5
Выходной105501453,5

Конический вал

Конический вал редуктора Ц2У160 и 1Ц2У160 наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами, зачастую используется для посадки шкивов для ременной передачи. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж конического 1Ц2У-160
Валll1dd1bt
Входной604225M16*1,5513,45
Выходной1108255M36*3,01428,95

Вал в виде части зубчатой муфты

Чертеж вала в виде части зубчатой муфты
Вал в виде части зубчатой муфты редуктора 1Ц2У160 и Ц2У160 используется для присоединения к исполнительному механизму с помощью муфты зубчатого типа. Данный тип вала позволяет увеличить допустимые радиально консольные нагрузки. Диаметр, вынос и прочие размеры указаны на чертеже.

Lll1dd1d2d3bЗацепление
mz
1659381689072f89520440

Варианты сборки

Вариант сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы типа Ц2У-160 с вариантом исполнения 12, 21, 22, 11. Количество и исполнение быстроходных и тихоходных валов, влияют на цену редуктора.

Варианты сборки редукторов горизонтальных

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Условное обозначение полного названия модели редуктора содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровки маркировки 1Ц2У-160

Подбор и покупка редуктора Ц2У-160

На четыре наиболее распространенные варианта сборки двухступенчатых редукторов Ц2У-160 приходится 32 модели с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число12112221
81Ц2У-160-8-121Ц2У-160-8-11Ц2У-160-8-22Ц2У-160-8-21
101Ц2У-160-10-121Ц2У-160-10-11Ц2У-160-10-22Ц2У-160-10-21
12,51Ц2У-160-12,5-121Ц2У-160-12,5-11Ц2У-160-12,5-22Ц2У-160-12,5-21
161Ц2У-160-16-121Ц2У-160-16-11Ц2У-160-16-22Ц2У-160-16-21
201Ц2У-160-20-121Ц2У-160-20-11Ц2У-160-20-22Ц2У-160-20-21
251Ц2У-160-25-121Ц2У-160-25-11Ц2У-160-25-22Ц2У-160-25-21
31,51Ц2У-160-31,5-121Ц2У-160-31,5-11Ц2У-160-31,5-22Ц2У-160-31,5-21
401Ц2У-160-40-121Ц2У-160-40-11Ц2У-160-40-22Ц2У-160-40-21

Цены редукторов Ц2У-160 и 1Ц2У-160

Цена редуктора 1Ц2У-160 по Украине варьируется в зависимости от новизны и качества. Надежный редуктор Ц2У-160 с заводской подготовкой и рабочей гарантией можно купить по цене 10000 грн. Цена редуктора бу – 5000 грн без НДС. Но с ними осторожней.

Кроме того, на стоимость редуктора Ц2У-160 влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор 1Ц2У-160 цену Вам подскажут наши специалисты.

Редуктор Ц2У-160 работает с подъемными механизмами и высоким крутящим моментом. Некачественный цилиндрический редуктор 1Ц2У-160 или Ц2У-160 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор Ц2У-160 или 1Ц2У-160 с передаточными числами 40; 31,5; 25; 20; 16; 12,5; 10; 8 заказывайте специалистам «Систем Качества»
