Классификация и назначение
Шахтные лебедки применяются для механизации множества работ, поэтому каждый тип лебедки обладает своими конструкционными особенностями. Могут быть стационарными или передвижными, пневматическими или с электроприводом. Отличаются габаритными размерами, назначением, характеристиками, мощностью и тд.
Основные виды шахтных и горнорудных лебедок: вспомогательные, маневровые, монтажные, скреперные, посадочные, проходческие, тягальные.

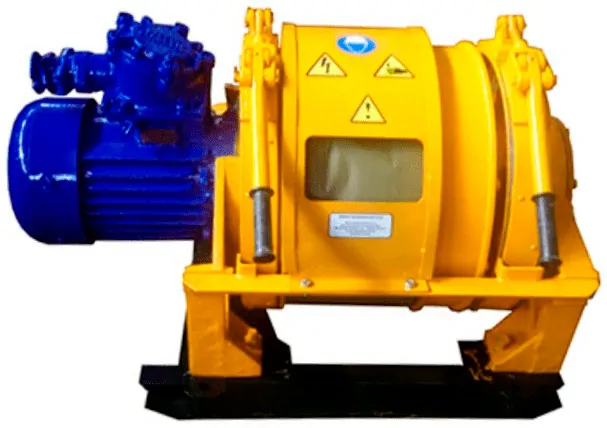

Вспомогательные
Вспомогательные шахтные лебедки применяются для:
- Откатки, перемещения, пуска и подъёма грузов, оборудования, материалов по наклонным или горизонтальным выработкам;
- Выполнения ремонтов, монтажных и демонтажных работ в угольных шахтах;
- Натяжения ленточных и скребковых конвейеров;
- Управления шахтными вентиляционными установками;
- Погрузочно-разгрузочных работ;
- Свинчивания и развинчивания обсадных труб при буровых работах;
- Маневровых работ с составами вагонеток.
В таблице представлены основные технические характеристики лебедок шахтных вспомогательных согласно паспорта и справочника шахтного оборудования.
Лебедка шахтная вспомогательная | Технические характеристики | ||||
Тяговое усилие, кгс | Скорость на последнем слое навивки, м/с | Диаметр каната, мм | Канатоёмкость барабана, м | Мощность двигателя, кВт | |
1ЛВМ | 5000 | 0,08 | 19,5 | 200 | 5,5 |
ЛВМ-25, ЛВМ-25-01 | 2500 | 0,87 | 15 | 1400 | 30 |
1ЛШВ-01 | 1400 | 0,82 | 12 | 300 | 11 |
ЛШВ-14У1 | 1400 | 0,82 | 12 | 300 | 15 |
ЛШВ-25У1 | 2500 | 0,87 | 15 | 1400 | 30 |
1ЛВ-09 | 5000 | 0,08 | 19,5 | 70 | 4 |
1ЛВ-10 | 5000 | 0,08 | 19,5 | 70 | 5,5 |
ЛВУ-25 | 2500 | 1,28 | 15 | 1400 | 30 |
ЛВ-25 | 2500 | 1,2 | 15 | 1200 | 30 |
ЛВ-45 | 4500 | 1,3 | 19 | 1100 | 55 |
ЛВД-24 | 1250 | 0,82 | 12 | 350 | 13 |
ШВ-2000 | 200 | 0,5 | 6,4 | 120 | 1,6 |
ШВА-18000 | 2400-3900 | 0,25 | 15 | 153 | 9 |
ЛВВ-50 | 5000 | 0,07 | 20 | 12 | 5,5 |
ЛВ-50ВГ | 2450/4400 | 0,36/0,63 | – | – | 18,5 |
ЛВ-44-2 | 2700/5000 | 0,36/0,63 | – | – | 15 |
ЛУРВ-10 | 10000 | 0,043 | 26 | 400 | 7,5 |
ЛУРВ-10Г | 10000 | 0,043 | 28 | 426 | 7,5 |
К-92 | 1000 | 0,12 | 50 | 725 | 3,0 |
Посадочные
Посадочные шахтные лебедки используются для:
- Монтажных и демонтажных работ при посадке лав;
- Выполнения транспортировки оборудования к лаве (доставка, погрузка, разгрузка);
- Установки секции крепи в лаве;
- Подтягивания полувагонов, вагонов;
В таблице представлены основные технические характеристики лебедок шахтных посадочных согласно паспорта и справочника шахтного оборудования.
Лебедка шахтная посадочная | Технические характеристики | ||||
Тяговое усилие, кгс | Скорость на последнем слое навивки, м/с | Диаметр каната, мм | Канатоёмкость барабана, м | Мощность двигателя, кВт | |
ЛПК-10Б | 13000 | 0,16 | 20/27 | 60/140 | 22 |
ЛП-130 | 13000 | 0,14 | 23,5 | 150 | 30 |
ЛШП-150У | 15000 | 0,27 | 24 | 215 | 30 |
ЛПТ-55 | 5500 | 0,35 | 15/18,5 | 200/150 | 15 |
ЛПТ-71 | 7100 | 0,2 | 15/18,5 | 200/150 | 15 |

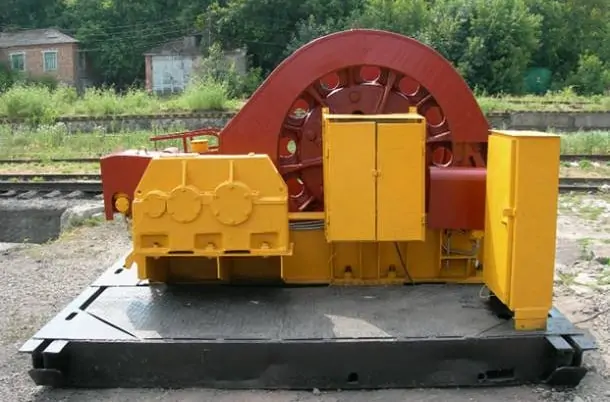

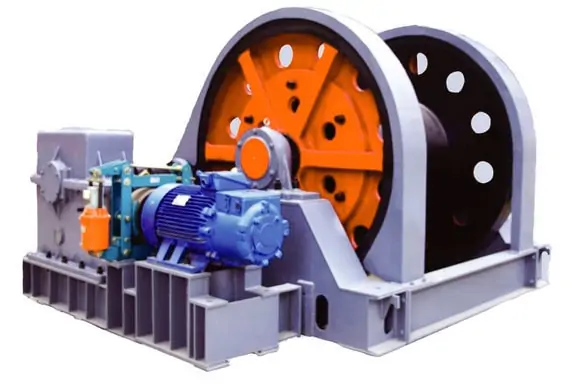

Проходческие
Проходческие шахтные лебедки относятся к передвижному шахтному оборудованию с электрическим, ручным или пневматическим приводом. Производятся горнорудные лебедки под маркировками ЛПЭ, ЛПЭРП, ЛПЭП и предназначены для:
- Подвески шахтного оборудования: проходческих полков, опалубок, спасательных лестниц, коммуникаций;
- Армирования и ремонта стволов шахт;
- Смены и навески канатов;
- Вспомогательных грузоподъёмных и монтажных работ;
В таблице представлены основные технические характеристики лебедок шахтных проходческих согласно паспорта и справочника шахтного оборудования.
Лебедка шахтная проходческая | Технические характеристики | ||||
Статическое напряжение каната на 1 слое, кН | Скорость средняя, м/с | Диаметр каната, мм | Канатоёмкость барабана, м | Мощность двигателя, кВт | |
ЛПЭ-50-500 | 50 | 0,1 | 22,5 | 500 | 5,5 |
ЛПЭ-50-1000 | 60 | 1000 | 11 | ||
ЛПЭ-63-1500 | 63 | 23 | 1500 | ||
ЛПЭ-100-500 | 100 | 32,5 | 500 | ||
ЛПЭ-100-800 | 800 | ||||
ЛПЭ-100-1100 | 1100 | ||||
ЛПЭ-100-1500 | 1500 | ||||
ЛПЭ-160-1500 | 160 | 0,15 | 39 | 25 | |
ЛПЭ-250-1500 | 250 | 40 | 36 | ||
ЛПЭ-450-1500 | 450 | 50 |
Где купить шахтную лебедку в Украине?
У Систем Качества вы можете купить лебедки шахтные вспомогательные, тягальные, проходческие, посадочные, откаточные, монтажные, маневровые, грузовые, распределительные, транспортные, буровые, горнорудные, предохранительные, скреперные, полковые с электрическим, гидравлическим или пневматическим приводом. Все оборудование и механизмы соответствуют ГОСТ, проходят испытания и проверку ОТК.
Выполним ремонт шахтных лебедок любой сложности или поставим запчасти:
• асинхронные трехфазные взрывозащищенные электродвигатели;
• цилиндрические, червячные, глобоидные и другие редукторы лебедок;
• колодочные тормоза ТКГ, тормозные шкивы, гидротолкатели ТЭ;
• зубчатые муфты МЗ и МЗП;
• канатные барабаны.
Цена
Цена шахтной лебедки зависит от стоимости и количества оборудования входящего в конструкцию механизма. Лебедки шахтного типа могут комплектоваться запчастями производства Украины, Китая и Белоруссии, адаптируя стоимость под бюджет заказчика.
