Муфта зубчатая МЗП

Зубчатая муфта типа мзп с промежуточным валом
  • Крановая муфта МЗП

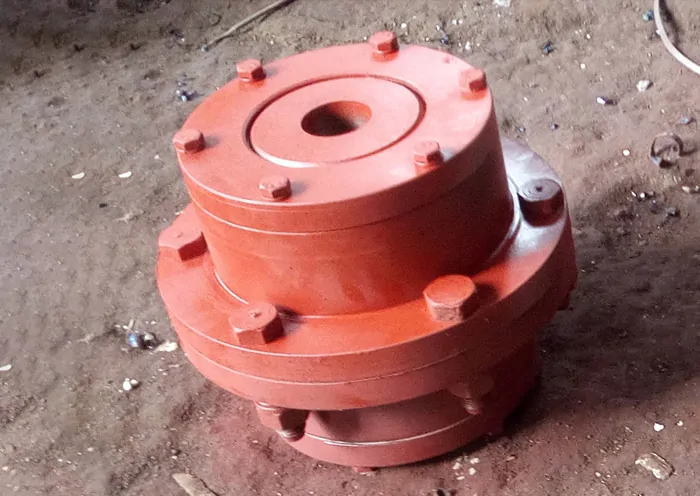

  • МЗП - муфта компенсирующая зубчатого типа

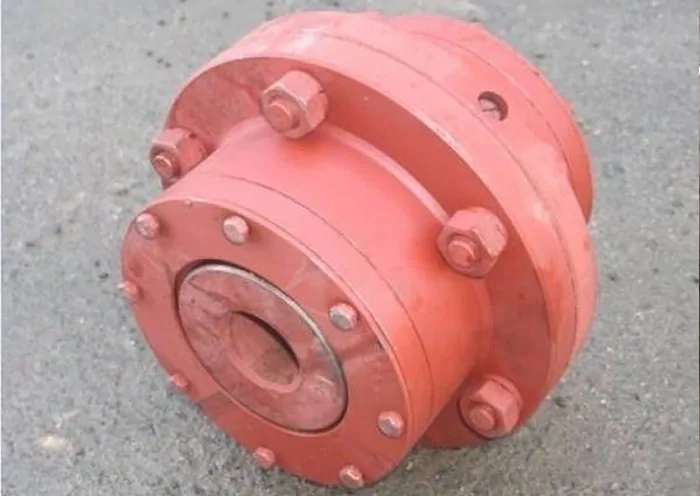

  • Соединительная муфта МЗП с диаметром 50 мм по ГОСТ
Зубчатая муфта МЗП – это компенсирующая муфта с промежуточным валом, состоящая из полумуфты МЗ и фланцевой полумуфты жестко смонтированных между собой. Применяется для соединения валов и передачи крутящего момента от электродвигателя к исполнительному механизму находящихся на расстоянии. За счет своей конструкции, позволяет компенсировать угловые, осевые, радиальные смещения и перекосы. Передаваемый крутящий момент зависит от типоразмера муфты МЗП, варьируется в диапазоне от 1000 до 250000 Нм согласно ГОСТ 50895-96, ГОСТ 5006-83. Для минимизации износа и трения заполняются маслом, предельная температура эксплуатации – 120°C.

Каталог

Таблица содержит основные технические характеристики муфт с промежуточным валом МЗП согласно паспорта – модуль зуба, количество зубьев, объем масла, динамический и маховый момент.

Маркировка

Технические характеристики муфт МЗП
Обозначение
по ГОСТ
5006-94		 Номинальный
крутящий
момент, Н*м		 Предельная
частота
вращения,
об/мин		 Диаметр вала, мм Вес,
кг
MЗП-1 1000-1-У2 1000 6300 40 20,5
MЗП-2 1600-1-У2 1600 5000 50 31
MЗП-3 2500-1-У2 2500 4000 60 51
MЗП-4 4000-1-У2 4000 3350 75 76
MЗП-5 6300-1-У2 6300 2800 90 115
MЗП-6 10000-1-У2 10000 2500 105 170
MЗП-7 16000-1-У2 16000 2120 120 218
MЗП-8 25000-1-У2 25000 1900 140 337
MЗП-9 40000-1-У2 40000 1700 160 355
MЗП-10 63000-1-У2 63000 1400 180 505
MЗП-11 71000-1-У2 71000 1250 220 750
MЗП-12 100000-1-У2 100000 1130 250 1050
MЗП-13 150000-1-У2 150000 1000 280 1500
MЗП-14 200000-1-У2 200000 900 320 1850
MЗП-15 25000-1-У2 250000 800 350 2400

Типоразмер муфты МЗП подбирается по требуемому крутящему моменту умноженному на коэффициенты степени ответственности, условий работы и углового смещения.

Чертеж и таблица с габаритными размерами

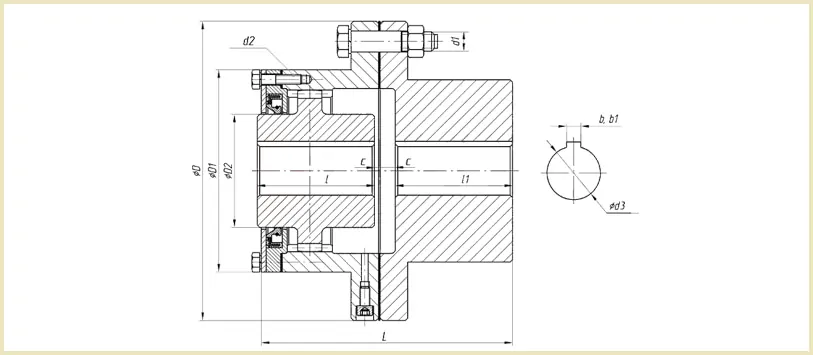

Чертеж габаритных размеров муфты МЗП

Муфты d
не более		 D D1 D2 L l c d1 d2
МЗП1 40 170 110 55 111 55 2,5 М12 М6
МЗП2 50 185 125 70 141 70 2,5 М12 М6
МЗП3 60 220 150 90 175 85 2,5 М16 М6
МЗП4 75 250 175 110 215 105 2,5 М16 М6
МЗП5 90 290 200 130 243 115 5 М20 М6
МЗП6 105 320 230 140 259 125 5 М22 М6
МЗП7 120 350 260 170 289 140 5 М24 М6
МЗП8 140 380 290 190 329 160 5 М24 М6
МЗП9 160 430 330 210 339 165 5 М27 М6
МЗП10 180 490 390 260 369 180 5 М27 М8
МЗП11 220 545 445 300 409 200 5 М27 М8
МЗП12 250 590 490 340 489 240 5 М27 М8
МЗП13 280 680 555 380 529 260 7,5 М30 М8
МЗП14 320 730 610 420 567 280 7,5 М36 М10
МЗП15 360 780 660 480 647 320 7,5 М36 М10

Конструкция

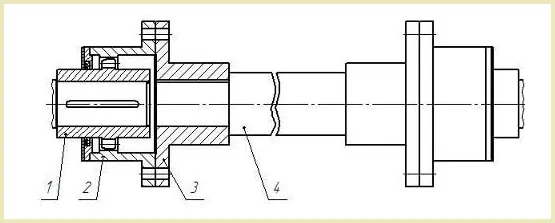

Конструкция и устройство муфты МЗПЗубчатая муфта МЗП конструктивно состоит из двух полумуфт. Первая полуфута имеет устройство аналогичное муфте МЗ, вторая полумуфта фланцевая под запресовку промежуточного вала. Монтаж промежуточного вала выполняется способом горячей или холодной посадки.

  1. Втулка
  2. Обойма
  3. Фланцевая полумуфта
  4. Промежуточный вал

Расшифровка условного обозначения

Полная маркировка муфты МЗП, содержит информацию о допустимом крутящем моменте, диаметре полумуфт, типе посадочных втулок и климатическом исполнении.

расшифровка обозначения маркировки МЗП

Где покупать муфты МЗП в Украине?

Помимо новых муфт МЗП с промежуточным от производителей, в Украине активно продаются МЗП складского хранения и БУ после ремонта. Итог работы зубчатых муфт на высоких крутящих моментах в тяжелом машиностроении с угловыми смещениями и перекосами – подверженность повышенному износу. Вероятные существенные нарушения норм точности ГОСТ в зубчатых муфтах МЗП бу:

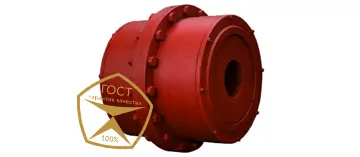

Зубчатая муфта крановая

  • предельная разность соседних окружных шагов
  • превышение допуска зазоров посадочных мест
  • отклонение длины общей нормали
  • не выдержанный допуск толщины зуба

Настойчиво рекомендуем покупать новые муфты МЗП и МЗ, либо пользоваться услугами проверенных поставщиков как «Системы Качества»

Цены производителей

Фиксированный прайс-лист на МЗП с точными актуальными ценами предоставить невозможно из-за обилия факторов, влияющих на стоимость муфты и диапазоном вариантов имеющихся на складе «Систем качества». Цены на зубчатые муфты колеблятся между 3000 грн и 145000 грн.
