Зубчатая муфта МЗ-9 | МЗП-9

Чертеж и таблица с габаритными размерами

Муфты зубчатого типа МЗ-9 и МЗП-9 имеют идентичные размеры и посадочные места. Подробная конструкция изображена на чертеже, размеры в таблице.

Муфта зубчатая МЗ-9

чертеж габаритных размеров МЗ-9

Муфта МЗП-9 с промежуточным валом

чертеж габаритных размеров МЗП-9

№ муфтыd не болееDD1D2Llcd1d2Вес, кг
МЗ-91604303402203401655М27М6200

Технические характеристики

Правильно ли подобран типоразмер зубчатой муфты МЗ-9 можно проверить по формуле, включающей требуемый крутящему момент умноженный на коэффициенты степени ответственности, условий работы и углового смещения. Скачать инструкцию по расчету.

Характеристика муфты зубчатойМЗ-9
Номинальный крутящий момент Нм40000
Максимальная частота вращения, об/мин1700
Диаметр вала, мм160
Маховый момент, кг*м214,2
Количество зубьев46
Длина, мм340
Внешний диаметр муфты, мм430
Масса, кг200
Обозначение по ГОСТ Р50895-961-40000-1-У2

муфта МЗ-9 в разборе

Расшифровка условного обозначения

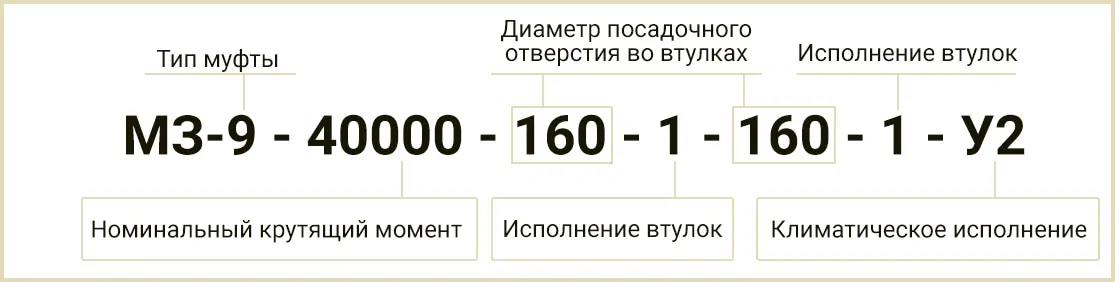

Расшифровка обозначения маркировки МЗ-9

Расшифровка маркировки МЗП-9

Конструкция

конструкция муфт МЗ-9 и МЗП-9Зубчатые муфты МЗ-9 изготавливаются в двух исполнениях посадочных втулок — под цилиндрический или конусный вал. Муфты МЗП-9 — только для присоединения цилиндрических валов.

  1. Втулка
  2. Обойма
  3. Фланцевая полумуфта
  4. Промежуточный вал

Где покупать зубчатые муфты в Украине?

Помимо новых зубчатых муфт от производителя, в Украине активно продаются МЗ-9 и МЗП-9 складского хранения и БУ после ремонта. Для тяжелого машиностроения критически важно соблюдение таких норм точности ГОСТ как:

  • предельная разность соседних окружных шагов
  • отклонение длины общей нормали
  • допуск толщины зуба

Настойчиво рекомендуем покупать новые зубчатые муфты МЗ9, либо заказывать неликвиды только у проверенных поставщиков как «Системы Качества»

Цены производителей

Единой актуальной цены на зубчатую муфту МЗ-9 нет из-за диапазона вариантов имеющихся на складе «Систем качества». Цены на зубчатые муфты МЗ-9 и МЗП-9 начинается от 25200 грн. При этом вы гарантированно получите изделие одобренное заводским отделом технического контроля.
