Зубчатая муфта МЗ-14 | МЗП-14

Чертеж и таблица с габаритными размерами

Муфты зубчатого типа МЗ-14 и МЗП-14 имеют идентичные размеры и посадочные места. Подробная конструкция изображена на чертеже, размеры в таблице.

Муфта зубчатая МЗ-14

чертеж габаритных размеров МЗ-14

Муфта МЗП-14 с промежуточным валом

чертеж габаритных размеров МЗП-14

№ муфтыd не болееDD1D2Llcd1d2Вес, кг
МЗ-143207306104205672807,5М36М10933

Технические характеристики

Правильно ли подобран типоразмер зубчатой муфты МЗ-14 можно проверить по формуле, включающей требуемый крутящему момент умноженный на коэффициенты степени ответственности, условий работы и углового смещения. Скачать инструкцию по расчету.

Характеристика муфты зубчатойМЗ-14
Номинальный крутящий момент Нм200000
Максимальная частота вращения, об/мин900
Диаметр вала, мм60
Маховый момент, кг*м2215
Количество зубьев54
Длина, мм567
Внешний диаметр муфты, мм730
Масса, кг933
Обозначение по ГОСТ Р50895-96200000-1-У2

муфта МЗ-14 в разборе

Расшифровка условного обозначения

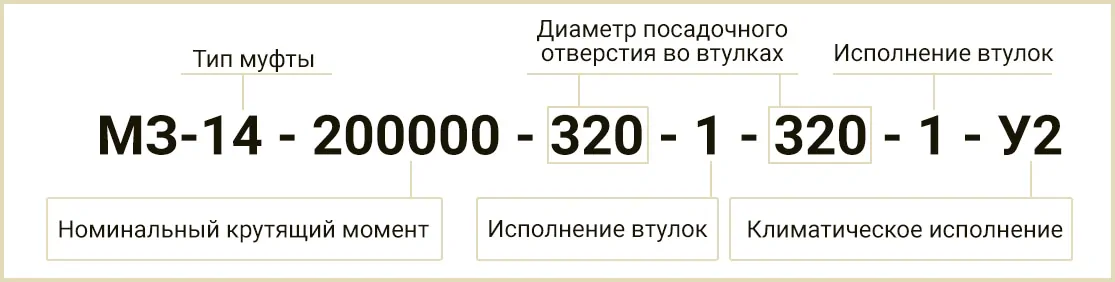

Расшифровка обозначения маркировки МЗ-14

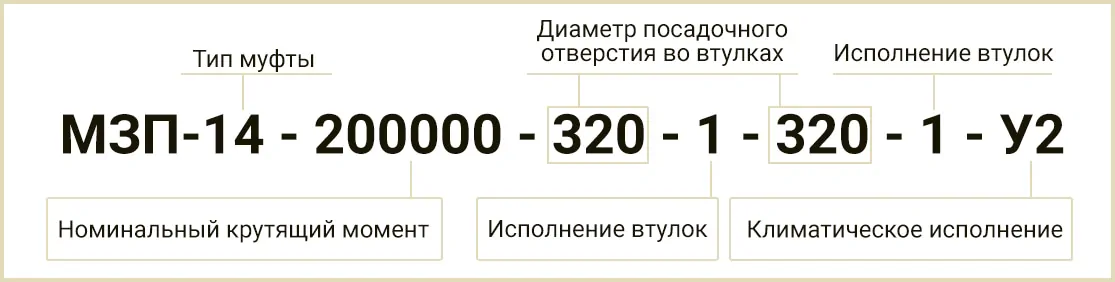

Расшифровка маркировки МЗП-14

Конструкция

конструкция муфт МЗ-14 и МЗП-14Зубчатые муфты МЗ-14 изготавливаются в двух исполнениях посадочных втулок — под цилиндрический или конусный вал. Муфты МЗП-14 — только для присоединения цилиндрических валов.

  1. Втулка
  2. Обойма
  3. Фланцевая полумуфта
  4. Промежуточный вал

Где покупать зубчатые муфты МЗ-14 в Украине?

Помимо новых зубчатых муфт от производителя, в Украине активно продаются МЗ-14 и МЗП-14 складского хранения и БУ после ремонта. Для тяжелого машиностроения критически важно соблюдение таких норм точности ГОСТ как:

  • предельная разность соседних окружных шагов
  • отклонение длины общей нормали
  • допуск толщины зуба

Настойчиво рекомендуем покупать новые зубчатые муфты МЗ14, либо заказывать неликвиды только у проверенных поставщиков как «Системы Качества»

Цены производителей

Единой актуальной цены на зубчатую муфту МЗ-14 нет из-за диапазона вариантов имеющихся на складе «Систем качества». Цены на зубчатые муфты МЗ-14 и МЗП-14 колеблются между 3000 грн и 4500 грн. При этом вы гарантированно получите изделие одобренное заводским отделом технического контроля.
