Зубчатая муфта МЗ-13 | МЗП-13

Чертеж и таблица с габаритными размерами

Муфты зубчатого типа МЗ-13 и МЗП-13 имеют идентичные размеры и посадочные места. Подробная конструкция изображена на чертеже, размеры в таблице.

Муфта зубчатая МЗ-13

чертеж габаритных размеров МЗ-13

Муфта МЗП-13 с промежуточным валом

чертеж габаритных размеров МЗП-13

№ муфтыd не болееDD1D2Llcd1d2Вес, кг
МЗ-132806805553805302607,5М30М8739

Технические характеристики

Правильно ли подобран типоразмер зубчатой муфты МЗ-13 можно проверить по формуле, включающей требуемый крутящему момент умноженный на коэффициенты степени ответственности, условий работы и углового смещения. Скачать инструкцию по расчету.

Характеристика муфты зубчатойМЗ-13
Номинальный крутящий момент Нм150000
Максимальная частота вращения, об/мин1000
Диаметр вала, мм280
Маховый момент, кг*м2160
Количество зубьев48
Длина, мм530
Внешний диаметр муфты, мм680
Масса, кг739
Обозначение по ГОСТ Р50895-961-150000-1-У2

муфта МЗ-13 в разборе

Расшифровка условного обозначения

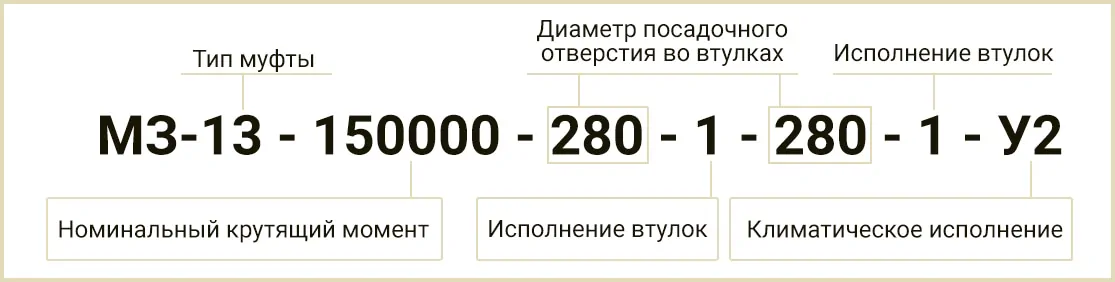

Расшифровка обозначения маркировки МЗ-13

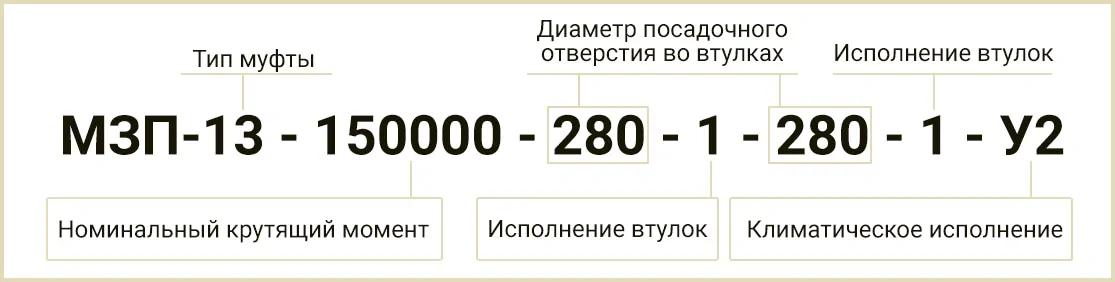

Расшифровка маркировки МЗП-13

Конструкция

конструкция муфт МЗ-13 и МЗП-13Зубчатые муфты МЗ-13 изготавливаются в двух исполнениях посадочных втулок — под цилиндрический или конусный вал. Муфты МЗП-13 — только для присоединения цилиндрических валов.

  1. Втулка
  2. Обойма
  3. Фланцевая полумуфта
  4. Промежуточный вал

Где покупать зубчатые муфты в Украине?

Помимо новых зубчатых муфт от производителя, в Украине активно продаются МЗ-13 и МЗП-13 складского хранения и БУ после ремонта. Для тяжелого машиностроения критически важно соблюдение таких норм точности ГОСТ как:

  • предельная разность соседних окружных шагов
  • отклонение длины общей нормали
  • допуск толщины зуба

Настойчиво рекомендуем покупать новые зубчатые муфты МЗ13, либо заказывать неликвиды только у проверенных поставщиков как «Системы Качества»

Цены производителей

Единой актуальной цены на зубчатую муфту МЗ-13 нет из-за диапазона вариантов имеющихся на складе «Систем качества». Цены на зубчатые муфты МЗ-13 и МЗП-13 начинается от 85000 грн. При этом вы гарантированно получите изделие одобренное заводским отделом технического контроля.
