Зубчатая муфта МЗ-6 | МЗП-6

Муфта зубчатая МЗ-6 – подвижная муфта, компенсирующая угловые, осевые, радиальные смещения при соединении соосных валов промышленного оборудования. Предназначена для передачи крутящего момента до 16000 Нм при частоте вращения до 2500 об/мин и температуре эксплуатации до 120°C. Конструктивно состоит из двух одинаковых полумуфт с зубчатыми венцами эвольвентного профиля.

Муфта МЗП-6 имеют одну идентичную полумуфту МЗ-6, вторая фланцевая — для присоединения валов на расстоянии через промежуточный вал. Обладают высокой износоустойчивостью и длительным сроком службы.

Чертеж и таблица с габаритными размерами

Муфты зубчатого типа МЗ-6 и МЗП-6 имеют идентичные размеры и посадочные места. Подробная конструкция изображена на чертеже, размеры в таблице.

Муфта зубчатая МЗ-6

Муфта МЗП-6 с промежуточным валом

№ муфты d не более D D1 D2 L l c d1 d2 Вес, кг
МЗ-6 105 320 240 150 260 125 5 М22 М6 80

Технические характеристики

Правильно ли подобран типоразмер зубчатой муфты МЗ-6 можно проверить по формуле, включающей требуемый крутящему момент умноженный на коэффициенты степени ответственности, условий работы и углового смещения. Скачать инструкцию по расчету.

Характеристика муфты зубчатой МЗ-6
Номинальный крутящий момент Нм 16000
Максимальная частота вращения, об/мин 2500
Диаметр вала, мм 105
Маховый момент, кг*м2 2,8
Количество зубьев 48
Длина, мм 260
Внешний диаметр муфты, мм 320
Масса, кг 80
Обозначение по ГОСТ Р50895-96 1-16000-1-У2

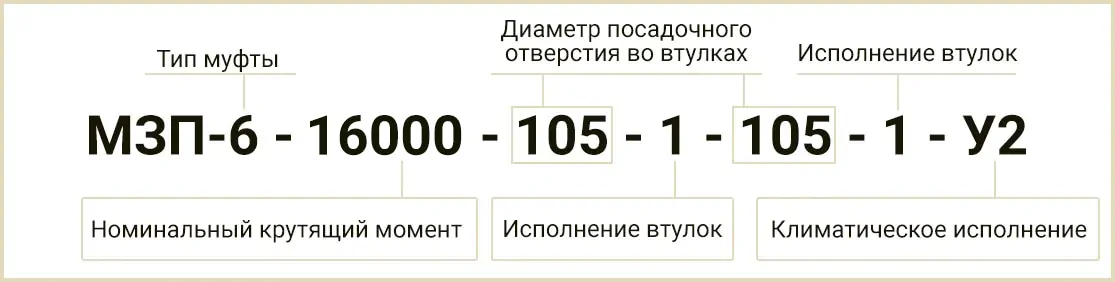

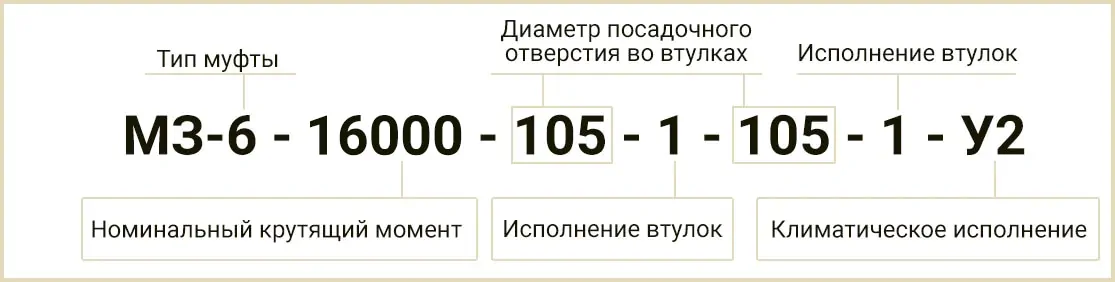

Расшифровка условного обозначения

Конструкция

Зубчатые муфты МЗ-6 изготавливаются в двух исполнениях посадочных втулок — под цилиндрический или конусный вал. Муфты МЗП-6 — только для присоединения цилиндрических валов.

  1. Втулка
  2. Обойма
  3. Фланцевая полумуфта
  4. Промежуточный вал

Где покупать зубчатые муфты в Украине?

Помимо новых зубчатых муфт от производителя, в Украине активно продаются МЗ-6 и МЗП-6 складского хранения и БУ после ремонта. Для тяжелого машиностроения критически важно соблюдение таких норм точности ГОСТ как:

  • предельная разность соседних окружных шагов
  • отклонение длины общей нормали
  • допуск толщины зуба

Настойчиво рекомендуем покупать новые зубчатые муфты МЗ6, либо заказывать неликвиды только у проверенных поставщиков как «Системы Качества»

Цены производителей

Единой актуальной цены на зубчатую муфту МЗ-6 нет из-за диапазона вариантов имеющихся на складе «Систем качества». Цены на зубчатые муфты МЗ-6 и МЗП-6 начинается от 9600 грн. При этом вы гарантированно получите изделие одобренное заводским отделом технического контроля.

Зубчатая муфта МЗ-6 | МЗП-6 обновлено: 20 марта, 2020 автором: АИР Украины
