Зубчатая муфта МЗ-2 | МЗП-2

Чертеж и таблица с габаритными размерами

Муфты зубчатого типа МЗ-2 и МЗП-2 имеют идентичные размеры и посадочные места. Подробная конструкция изображена на чертеже, размеры в таблице.

Муфта зубчатая МЗ-2

чертеж габаритных размеров МЗ-2

Муфта МЗП-2 с промежуточным валом

чертеж габаритных размеров МЗП-2

№ муфтыd не болееDD1D2Llcd1d2Вес, кг
МЗ-25018514585155702,5М12М617

Технические характеристики

Правильно ли подобран типоразмер зубчатой муфты МЗ-2 можно проверить по формуле, включающей требуемый крутящему момент умноженный на коэффициенты степени ответственности, условий работы и углового смещения. Скачать инструкцию по расчету.

Характеристика муфты зубчатойМЗ-2
Номинальный крутящий момент Нм1600
Максимальная частота вращения, об/мин5000
Диаметр вала, мм50
Маховый момент, кг*м20,21
Количество зубьев38
Длина, мм155
Внешний диаметр муфты, мм185
Масса, кг17
Обозначение по ГОСТ …1-1600-1-У2

муфта МЗ-2 в разборе

Расшифровка условного обозначения

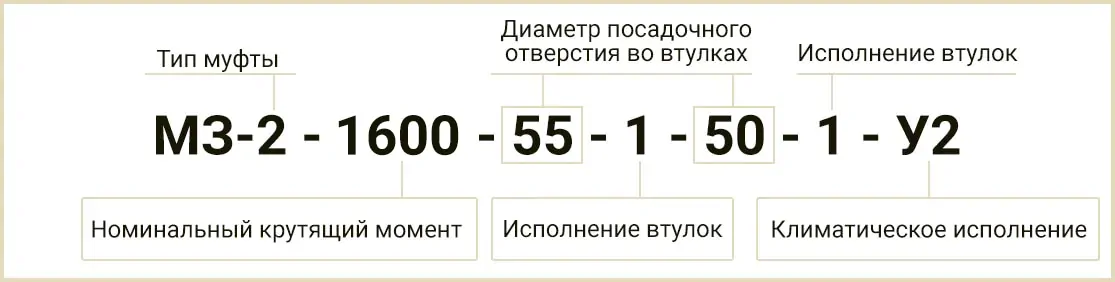

Расшифровка обозначения маркировки МЗ-2

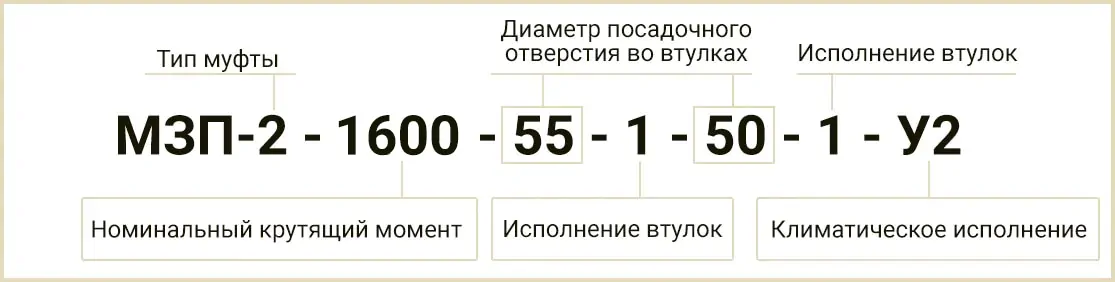

Расшифровка маркировки МЗП-2

Конструкция

конструкция муфт МЗ-2 и МЗП-2Зубчатые муфты МЗ-2 изготавливаются в двух исполнениях посадочных втулок — под цилиндрический или конусный вал. Муфты МЗП-2 — только для присоединения цилиндрических валов.

  1. Втулка
  2. Обойма
  3. Фланцевая полумуфта
  4. Промежуточный вал

Где покупать зубчатые муфты в Украине?

Помимо новых зубчатых муфт от производителя, в Украине активно продаются МЗ-2 и МЗП-2 складского хранения и БУ после ремонта. Для тяжелого машиностроения критически важно соблюдение таких норм точности ГОСТ как:

  • предельная разность соседних окружных шагов
  • отклонение длины общей нормали
  • допуск толщины зуба

Настойчиво рекомендуем покупать новые зубчатые муфты МЗ2, либо заказывать неликвиды только у проверенных поставщиков как «Системы Качества»

Цены производителей

Единой актуальной цены на зубчатую муфту МЗ-2 нет из-за диапазона вариантов имеющихся на складе «Систем качества». Цены на зубчатые муфты МЗ-2 и МЗП-2 начинаются от 2760 грн. При этом вы гарантированно получите изделие одобренное заводским отделом технического контроля.

Зубчатая муфта МЗ-2 | МЗП-2 обновлено: 20 марта, 2020 автором: АИР Украины
