Зубчатая муфта МЗ-1 | МЗП-1

Чертеж и таблица с габаритными размерами

Муфты зубчатого типа МЗ-1 и МЗП-1 имеют идентичные размеры и посадочные места. Подробная конструкция изображена на чертеже, размеры в таблице.

Муфта зубчатая МЗ-1

чертеж габаритных размеров МЗ-1

Муфта МЗП-1 с промежуточным валом

чертеж габаритных размеров МЗП-1

№ муфтыd не болееDD1D2Llcd1d2Вес, кг
МЗ-1 (МЗП-1)4016511060115552,5М12М611

Технические характеристики

Правильно ли подобран типоразмер зубчатой муфты МЗ-1 можно проверить по формуле, включающей требуемый крутящему момент умноженный на коэффициенты степени ответственности, условий работы и углового смещения. Скачать инструкцию по расчету

Характеристика муфты зубчатойМЗ-1
Номинальный крутящий момент Нм1000
Максимальная частота вращения, об/мин6300
Диаметр вала, мм60
Маховый момент, кг*м20,12
Количество зубьев30
Длина, мм115
Внешний диаметр муфты, мм110
Масса, кг11
Обозначение по ГОСТ Р50895-961-1000-1-У2

муфта МЗ-1 в разборе

Расшифровка условного обозначения

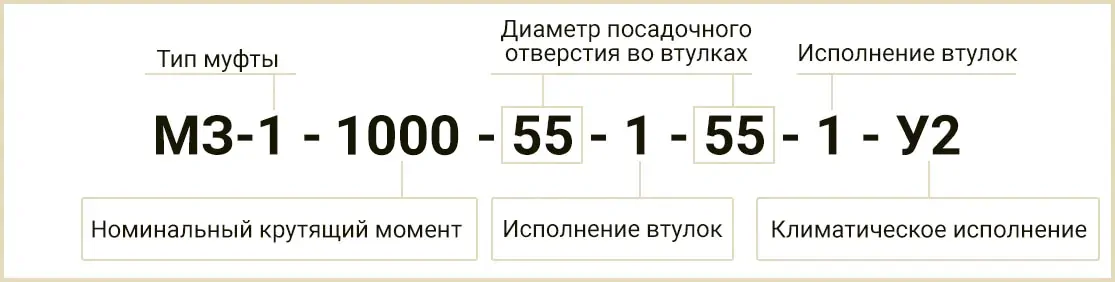

Расшифровка обозначения маркировки МЗ-1 с шильдика

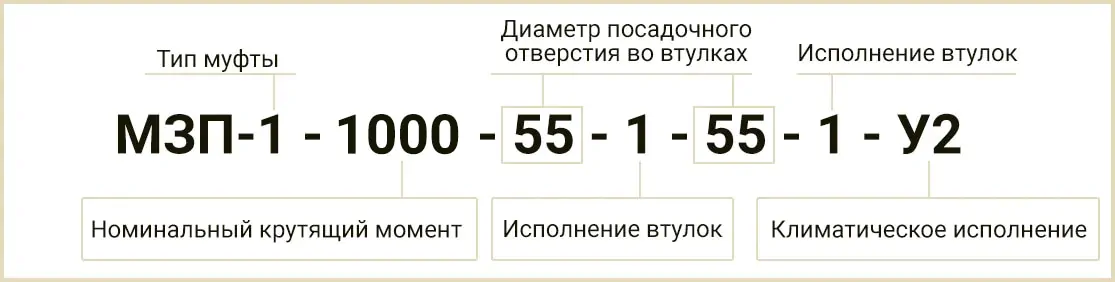

Расшифровка маркировки МЗП-1 условное обозначение с заводской бирки

Конструкция

конструкция муфт МЗ-1 и МЗП-1Зубчатые муфты МЗ-1 изготавливаются в двух исполнениях посадочных втулок — под цилиндрический или конусный вал. Муфты МЗП-1 — только для присоединения цилиндрических валов.

  1. Втулка
  2. Обойма
  3. Фланцевая полумуфта
  4. Промежуточный вал

Где покупать зубчатые муфты МЗ-1 в Украине?

Помимо новых зубчатых муфт от производителя, в Украине активно продаются МЗ-1 и МЗП-1 складского хранения и БУ после ремонта. Для тяжелого машиностроения критически важно соблюдение таких норм точности ГОСТ как:

  • предельная разность соседних окружных шагов
  • отклонение длины общей нормали
  • допуск толщины зуба

Настойчиво рекомендуем покупать новые зубчатые муфты МЗ1, либо заказывать неликвиды только у проверенных поставщиков как «Системы Качества»

Цены производителей

Единой актуальной цены на зубчатую муфту МЗ-1 нет из-за диапазона вариантов имеющихся на складе «Систем качества». Цены на зубчатые муфты МЗ-1 и МЗП-1 начинаются от 2480 грн. При этом вы гарантированно получите изделие одобренное заводским отделом технического контроля.
