Зубчатая муфта МЗ-12 | МЗП-12

Муфта МЗ-12 с размерами согласно ГОСТ
  • Компенсирующая зубчатая муфта МЗ-12
  • Зубчатая муфта МЗ12
  • Муфта соединительная МЗ-12
Муфта зубчатая МЗ-12 – подвижная муфта, компенсирующая угловые, осевые, радиальные смещения при соединении соосных валов промышленного оборудования. Предназначена для передачи крутящего момента до 100000 Нм при частоте вращения до 1130 об/мин и температуре эксплуатации до 120°C. Конструктивно состоит из двух одинаковых полумуфт с зубчатыми венцами эвольвентного профиля.

Муфта МЗП-12 имеют одну идентичную полумуфту МЗ-12, вторая фланцевая – для присоединения валов на расстоянии через промежуточный вал. Обладают высокой износоустойчивостью и длительным сроком службы.

Чертеж и таблица с габаритными размерами

Муфты зубчатого типа МЗ-12 и МЗП-12 имеют идентичные размеры и посадочные места. Подробная конструкция изображена на чертеже, размеры в таблице.

Муфта зубчатая МЗ-12

чертеж габаритных размеров МЗ-12

Муфта МЗП-12 с промежуточным валом

чертеж габаритных размеров МЗП-12

№ муфты d не более D D1 D2 L l c d1 d2 Вес, кг
МЗ-12 250 590 490 340 490 240 5 М27 М8 550

Технические характеристики

Правильно ли подобран типоразмер зубчатой муфты МЗ-12 можно проверить по формуле, включающей требуемый крутящему момент умноженный на коэффициенты степени ответственности, условий работы и углового смещения. Скачать инструкцию по расчету.

Характеристика муфты зубчатой МЗ-12
Номинальный крутящий момент Нм 100000
Максимальная частота вращения, об/мин 1130
Диаметр вала, мм 250
Маховый момент, кг*м2 85
Количество зубьев 54
Длина, мм 490
Внешний диаметр муфты, мм 590
Масса, кг 550
Обозначение по ГОСТ Р50895-96 1-100000-1-У2

муфта МЗ-12 в разборе

Расшифровка условного обозначения

Расшифровка обозначения маркировки МЗ-12

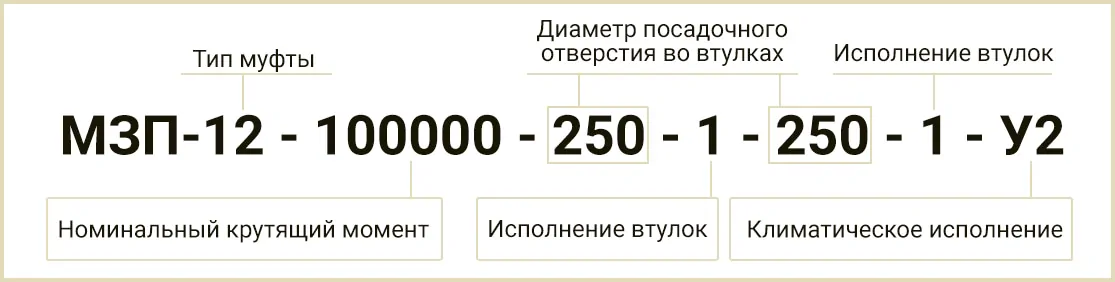

Расшифровка маркировки МЗП-12

Конструкция

конструкция муфт МЗ-12 и МЗП-12Зубчатые муфты МЗ-12 изготавливаются в двух исполнениях посадочных втулок – под цилиндрический или конусный вал. Муфты МЗП-12 – только для присоединения цилиндрических валов.

  1. Втулка
  2. Обойма
  3. Фланцевая полумуфта
  4. Промежуточный вал

Где покупать зубчатые муфты в Украине?

Помимо новых зубчатых муфт от производителя, в Украине активно продаются МЗ-12 и МЗП-12 складского хранения и БУ после ремонта. Для тяжелого машиностроения критически важно соблюдение таких норм точности ГОСТ как:

  • предельная разность соседних окружных шагов
  • отклонение длины общей нормали
  • допуск толщины зуба

Настойчиво рекомендуем покупать новые зубчатые муфты МЗ12, либо заказывать неликвиды только у проверенных поставщиков как «Системы Качества»

Цены производителей

Единой актуальной цены на зубчатую муфту МЗ-12 нет из-за диапазона вариантов имеющихся на складе «Систем качества». Цены на зубчатые муфты МЗ-12 и МЗП-12 начинается от 54640 грн. При этом вы гарантированно получите изделие одобренное заводским отделом технического контроля.
