Зубчатая муфта МЗ-3 | МЗП-3

Чертеж и таблица с габаритными размерами

Муфты зубчатого типа МЗ-3 и МЗП-3 имеют идентичные размеры и посадочные места. Подробная конструкция изображена на чертеже, размеры в таблице.

Муфта зубчатая МЗ-3

чертеж габаритных размеров МЗ-3

Муфта МЗП-3 с промежуточным валом

чертеж габаритных размеров МЗП-3

№ муфтыd не болееDD1D2Llcd1d2Вес, кг
МЗ-360210160100175852,5М16М625

Технические характеристики

Правильно ли подобран типоразмер зубчатой муфты МЗ-3 можно проверить по формуле, включающей требуемый крутящему момент умноженный на коэффициенты степени ответственности, условий работы и углового смещения. Скачать инструкцию по расчету.

Характеристика муфты зубчатойМЗ-3
Номинальный крутящий момент Нм4000
Максимальная частота вращения, об/мин4000
Диаметр вала, мм60
Маховый момент, кг*м20,42
Количество зубьев40
Длина, мм175
Внешний диаметр муфты, мм210
Масса, кг25
Обозначение по ГОСТ …1-4000-1-У2

муфта МЗ-3 в разборе

Расшифровка условного обозначения

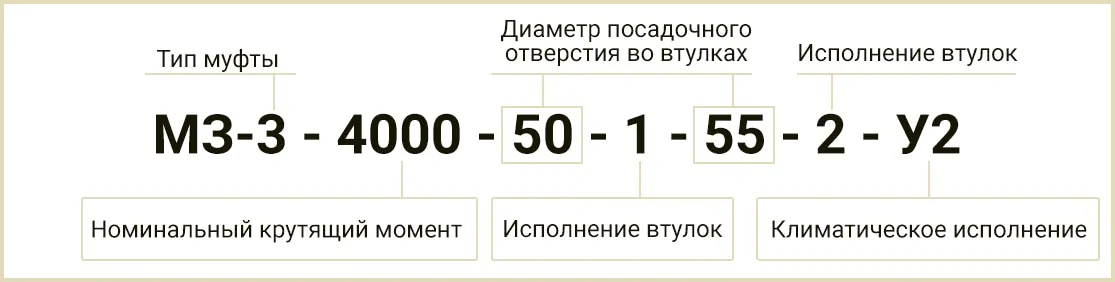

Расшифровка обозначения маркировки МЗ-3

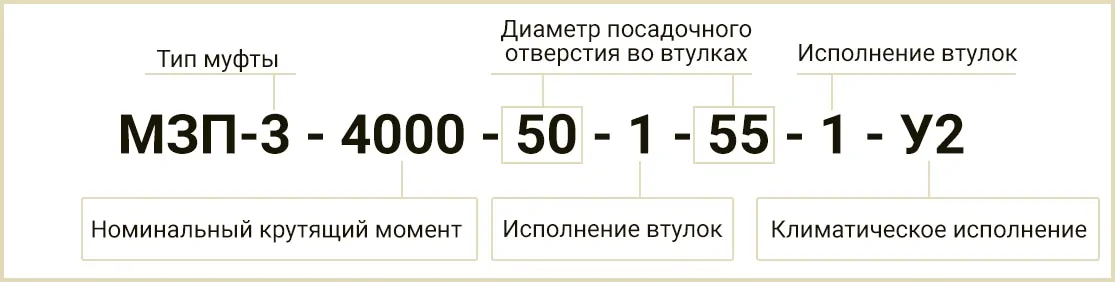

Расшифровка маркировки МЗП-3

Конструкция

конструкция муфт МЗ-3 и МЗП-3Зубчатые муфты МЗ-3 изготавливаются в двух исполнениях посадочных втулок — под цилиндрический или конусный вал. Муфты МЗП-3 — только для присоединения цилиндрических валов.

  1. Втулка
  2. Обойма
  3. Фланцевая полумуфта
  4. Промежуточный вал

Где покупать зубчатые муфты в Украине?

Помимо новых зубчатых муфт от производителя, в Украине активно продаются МЗ-3 и МЗП-3 складского хранения и БУ после ремонта. Для тяжелого машиностроения критически важно соблюдение таких норм точности ГОСТ как:

  • предельная разность соседних окружных шагов
  • отклонение длины общей нормали
  • допуск толщины зуба

Настойчиво рекомендуем покупать новые зубчатые муфты МЗ3, либо заказывать неликвиды только у проверенных поставщиков как «Системы Качества»

Цены производителей

Единой актуальной цены на зубчатую муфту МЗ-3 нет из-за диапазона вариантов имеющихся на складе «Систем качества». Цены на зубчатые муфты МЗ-3 и МЗП-3 начинается от 4160 грн. При этом вы гарантированно получите изделие одобренное заводским отделом технического контроля.
