Лебедка ТЛ-25

Технические характеристики

В таблице указаны технические характеристики лебедки ТЛ-25 согласно технического паспорта производителя: тяговое усилие, скорость навивки каната на барабан, масса, канатоемкость и диаметр каната, марка редуктора и двигателя, габариты.

Тяговая лебедкаТехнические характеристики
Тяговое усилие, кгсСкорость навивки, м/сКанатоёмкость, мДиаметр каната, ммРедукторМощность, квтТормозГабаритыВес, кг
ТЛ-25250000,0630042РМ-1000/Ц2У-25030ТКГ-3002250x2690x17005500

Требования к эксплуатации

Лебедка ТЛ 25 рассчитана на эксплуатацию в таких условиях:

  • Температура окружающей среды — от — 40°С до + 40°С;
  • Напряжение питания — 380/660 В;
  • Частота тока — 50 Гц;
  • Концентрация пыли — до 10 мг/м3;
  • Рабочее положение – крепление на горизонтальной плоскости;
  • Влажность — не более 85%;
  • Режим работы — легкий.

Устройство

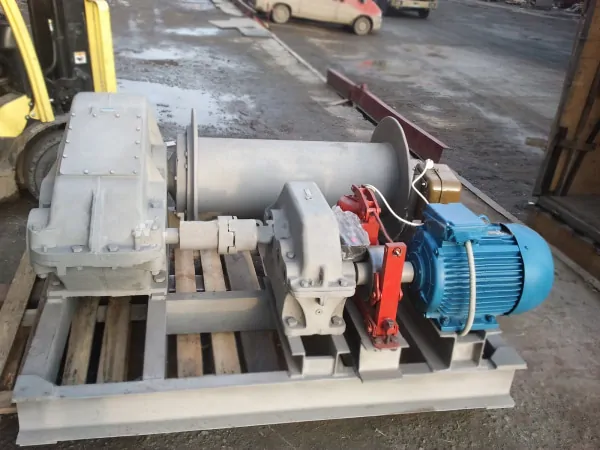

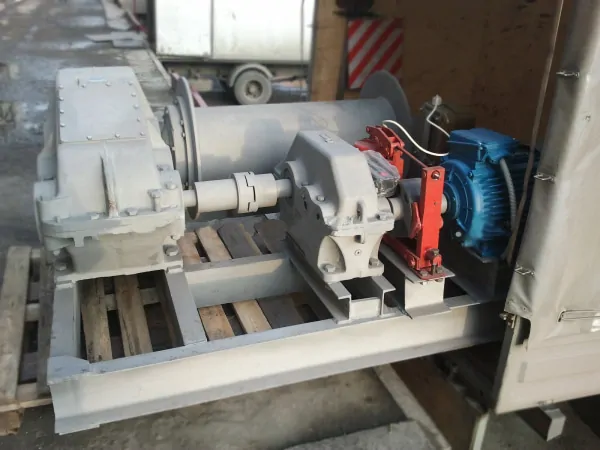

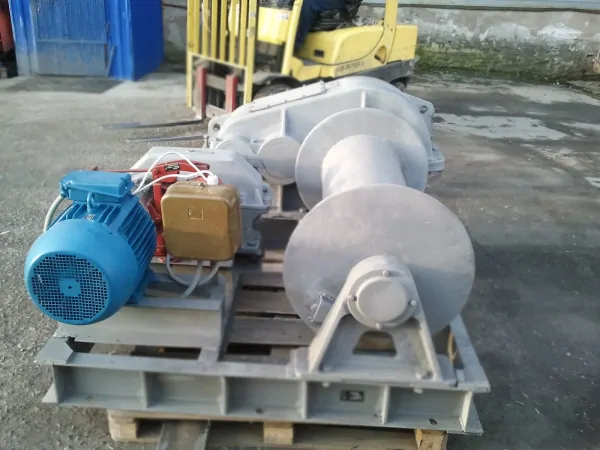

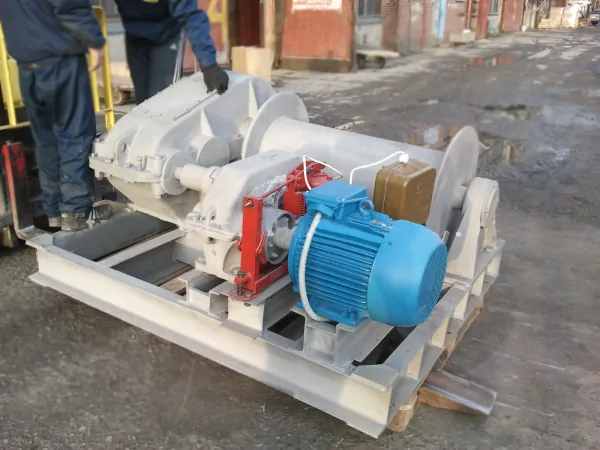

Тяговая электрическая лебедка ТЛ-25 состоит из сварной рамы, на которой установлены два редуктора (РМ-1000 и 1Ц2У-250) соединенных между собой жесткой муфтой, барабан для намотки каната, пусковой аппаратуры, электродвигателя 30 кВт и тормозной системы. В тормозную систему входит колодочный тормоз ТКГ-300 с электрогидравлическим толкателем ТЭ-50 и тормозной шкив выполняющий роль муфты соединения двигателя и механического редуктора. Барабан представляет собой стальной или чугунный двухребордный цилиндр для многослойного наматывания троса. Крепится на тихоходный вал главного редуктора с одной стороны и на подшипниковую опросу с другой. Крепление каната к барабану прижимными планками.

Где купить тяговую электрическую лебедку ТЛ-25 в Украине?

У Систем Качества вы можете купить лебедку ТЛ-25 в стандартной комплектации или согласно вашему техническому заданию. Может поставляться в общепромышленном или взрывозащищенном исполнении. В дополнительную комплектацию входят: частотные преобразователи, радиоуправление или выносной пульт управления, канатоукладчик (тросоукладчик), звуковая сигнализация. Перед отгрузкой все оборудование проходит испытание и проверку ОТК.
В стандартную комплектацию поставки входит: лебедка ТЛ-25 без каната, паспорта совмещенные с руководством (инструкцией) по эксплуатации лебедки, электродвигателя, редуктора, колодочного тормоза.

Цена

Цена лебедки ТЛ-25 зависит от типа исполнения, комплектации, производителя основных узлов. Лебедки могут комплектоваться запчастями производства Украины, Китая и Белоруссии, адаптируя стоимость под бюджет заказчика. Для просчета цены электрической лебедки ТЛ-25 — свяжитесь с менеджером по телефону или пришлите техническое задание на электронную почту.

Лебедка ТЛ-25 обновлено: 17 сентября, 2020 автором: АИР Украины
