Редуктор РМ-500

Циліндрічний редуктор РМ-500 – машинобудівний двоступінчастий редуктор, що використовується при повторно-короткочасних та постійних режимах роботи. Основна сфера застосування – це приводи вантажопідіймальних кранів, гірничодобувна промисловість, лебідки. Редуктори РМ є попередниками всіх редукторів, які виготовлялися пост радянському просторі. За роки виробництва проводилося безліч модернізацій з метою усунення недоліків. Головна особливість – робота з відносно підвищеною запиленістю.

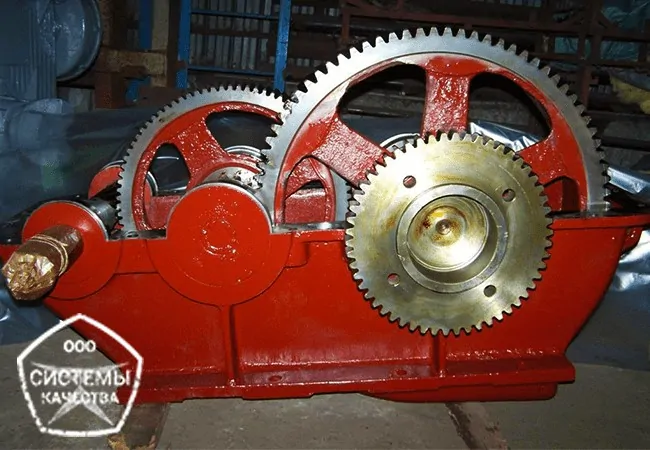

  • Циліндричний редуктор РМ-500-50

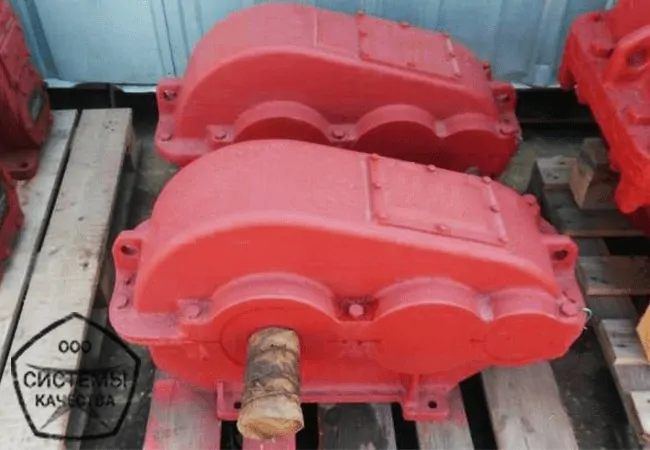

  • редуктор РМ-500 - двоступінчатий горизонтальний

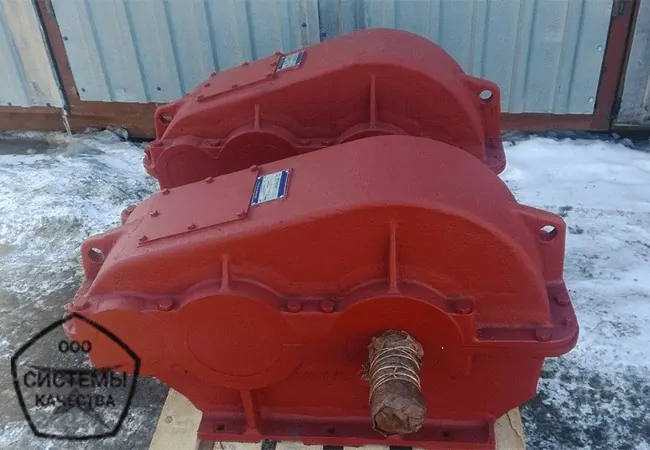

  • редуктор РМ-500-31,5 - двоступінчастий косозубий

«Системи якості» відомі в Україні своїм підходом до надійності та контролю якості. Пропонуємо купити редуктор РМ-400 з передавальними числами 8; 10; 12,5; 16; 20; 22,4; 31,5; 40; 50. Вал – конічний або циліндричний, будь-який варіант складання.

Технічні характеристики

Основні технічні характеристики редуктора РМ-500, заявлені у паспорті, зведені у таблиці. Діапазон передавальних чисел, граничний крутний момент на виході, навантаження на тихохідному валу, вага та інше. Характеристики інших моделей, можна знайти в розділі каталог циліндрічних редукторів.

Типорозмір редуктора Номінальне передавальне число Номінальне радіальне навантаження на тихохідному валу, Н Номінальний крутний момент на тихохідному валу Нм Об’єм оливи, л Вага, кг КПД
РМ-500 8;10;12,5;16;20;22,4;31,5;40;50 17000 1700 11 390 0,98

Особливості експлуатації

Допустимі режими експлуатації редукторів з циліндричною передачею:
  • Допустиме постійне та плаваюче навантаження;
  • Можливе реверсивне включення;
  • Для тривалих режимів та частих включень;
  • Максимальна частота обертання на вході – 1500 об/хв;
  • Концентрація пилу до 10 мг/м³.

Марка подшипников

У таблиці маркування підшипників, що встановлюються на швидкохідний, тихохідний, проміжний вали. Ця таблиця буде необхідною при заміні підшипників, що вийшли з ладу.

Вихідний вал Кількість Проміжний вал Кількість Вхідний вал Кількість
317 2 317 2 410 2

Креслення редуктора РМ-500

Креслення з габаритними та приєднувальними розмірами відповідно до технічного паспорта наведено для простоти підбору та підготовки до монтажу редуктора РМ-500.

Креслення габаритних розмірів РМ

awc awt awb H H1 H2 H3 L L1 L2 L3 L4 L5 B B1 B2 d n,шт
500 300 200 592 300 – 25 956 620 480 – 330 330 350 350 310 17 4

Циліндрічний вал

Циліндрічний вхідний та вихідний вал редуктора РМ-500 найчастіше використовується при приєднанні до виконавчого механізму за допомогою зубчатих муфт МЗ, МУВП та тд. Діаметр, винос та інші розміри вказані на кресленні.

Креслення циліндричного валу редуктора
Вал l d b t
Вхідний 123 80m6 22 88
Вихідний 130 95m6 25 104

Конічний вал

Конічний вал редуктора РМ-500 найбільш практичний, так як не вимагає великих зусиль при монтажі в порівнянні з циліндричними валами, що часто використовується для посадки шкивів для ремінної передачі. Діаметр, винос та інші розміри вказані на кресленні.

Креслення конічного валу редуктора
Вал l l1 d d1 b t
Вхідний 110 82 50 M36*3,0 16 25,95

Вал у вигляді частини зубчастої муфти

Чертеж вала в виде части зубчатой муфты редуктора
Вал у вигляді частини зубчастої муфти редуктора РМ-500 використовується для приєднання до виконавчого механізму за допомогою зубчастої муфти типу. Цей тип валу дозволяє збільшити допустимі радіально консольні навантаження. Діаметр, винос та інші розміри вказані на кресленні.

L l l1 d d1 d2 b k Зачеплення
m z
63 16 50 120 170 232 35 32 4 56

Варіанти збірки

Варіант збірки – це схема компонування та розташування основних елементів редуктора. Варто зазначити, що найбільш поширеними та затребуваними є редуктори РМ-500 з варіантом збірки 12, 21, 22, 11. Збірка 31, 32, 33 використовуються при установці кранових гальмових барабанів з електрогідравлічними гальмами ТКГ на другий кінець первинного валу. Кількість та виконання швидкохідних та тихохідних валів впливають на ціну редуктора.

Схема варіантів збирання редуктора

При цьому деякі варіанти збірки є вкрай дефіцитними та виготовляються лише на замовлення.

Розшифровка маркування

Умовне позначення повної назви моделі редуктора містить інформацію про передавальне число, варіант збірки, міжосьову відстань і кліматичне виконання.

Розшифрування маркування РМ-500

Підбір та покупка редуктору РМ-500

На чотири найбільш поширені варіанти збірки двоступінчастих редукторів РМ-500 припадає 36 моделі з різними передатними числами, маркування яких наведено в таблиці. Дізнайтеся характеристики, підбирайте потрібне для Вас маркування і замовляйте спеціалістам «Систем Якості»

Варіант збірки/Передавальне число 12 11 22 21
8 РМ-500-8-12 РМ-500-8-11 РМ-500-8-22 РМ-500-8-21
10 РМ-500-10-12 РМ-500-10-11 РМ-500-10-22 РМ-500-10-21
12,5 РМ-500-12,5-12 РМ-500-12,5-11 РМ-500-12,5-22 РМ-500-12,5-21
16 РМ-500-16-12 РМ-500-16-11 РМ-500-16-22 РМ-500-16-21
20 РМ-500-20-12 РМ-500-20-11 РМ-500-20-22 РМ-500-20-21
22,4 РМ-500-22,4-12 РМ-500-22,4-11 РМ-500-22,4-22 РМ-500-22,4-21
31,5 РМ-500-31,5-12 РМ-500-31,5-11 РМ-500-31,5-22 РМ-500-31,5-21
40 РМ-500-40-12 РМ-500-40-11 РМ-500-40-22 РМ-500-40-21
50 РМ-500-50-12 РМ-500-50-11 РМ-500-50-22 РМ-500-50-21

Ціни редуктора РМ-500

Ціна редуктора РМ-500 по Україні варіюється в залежності від новизни та якості. Надійний РМ-5400 із заводською підготовкою та робочою гарантією можна купити за ціною 30000 грн. Ціна бу – 15000 грн без ПДВ. Але з ними обережніше.

Крім того, на вартість впливає варіант збірки та передавальне число. Дефіцитні моделі коштуватимуть дорожче. На редуктор РМ-500 ціну Вам підкажуть наші спеціалісти.

Попередження при купівлі редуторівРедуктор РМ-500 працює з підйомними механізмами і високим крутним моментом. Неякісний РМ 400 може стати причиною простою підприємства та навіть травматизму. Купуючи у «Систем Якості», ви виключаєте можливість неприємних сюрпризів. Європейські стандарти технічного контролю надають «Системам» абсолютну статистику безвідмовності промислового обладнання.

Редуктор РМ-500 з передавальними числами 50; 40; 31,5; 22,4; 20; 16; 12,5; 10; 8 замовляйте спеціалістам «Систем Якості»
