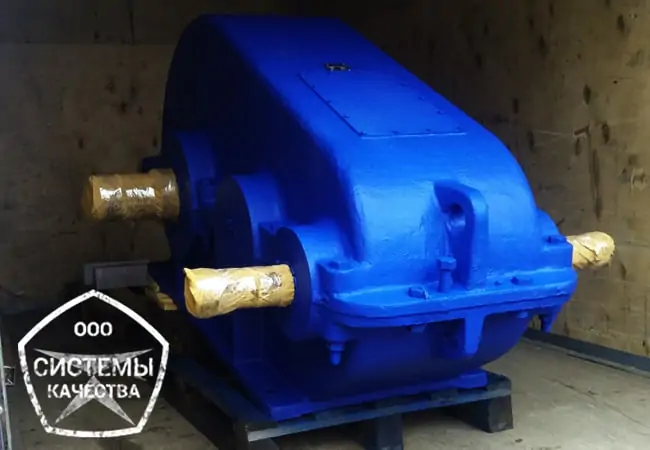

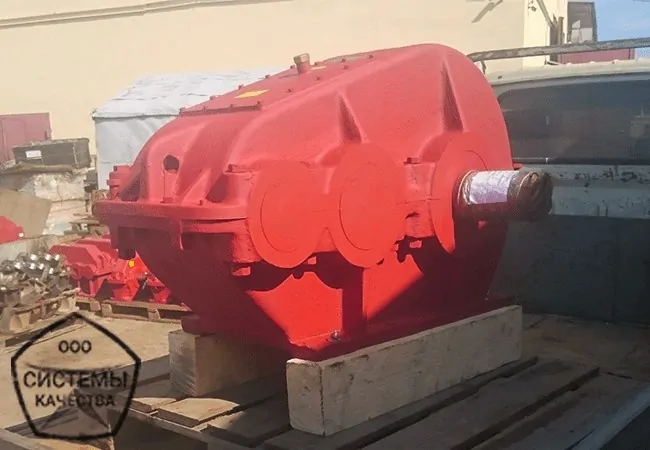

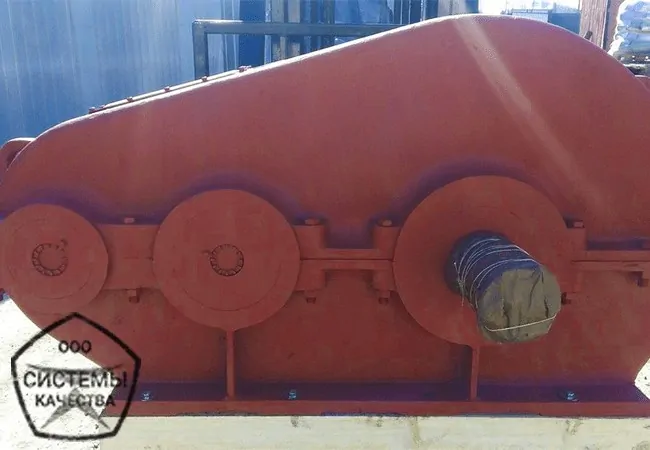

Циліндрічний редуктор РМ-850 – машинобудівний двоступінчастий редуктор, що використовується при повторно-короткочасних та постійних режимах роботи. Основна сфера застосування – це приводи вантажопідіймальних кранів, гірничодобувна промисловість, лебідки. Редуктори РМ є попередниками всіх редукторів, які виготовлялися пост радянському просторі. За роки виробництва проводилося безліч модернізацій з метою усунення недоліків. Головна особливість – робота з відносно підвищеною запиленістю.

«Системи якості» відомі в Україні своїм підходом до надійності та контролю якості. Пропонуємо купити редуктор РМ-850 з передавальними числами 8; 10; 12,5; 16; 20; 22,4; 31,5; 40; 50. Вал – конічний або циліндричний, будь-який варіант збірки.

Технічні характеристики

Основні технічні характеристики редуктора РМ-850, заявлені у паспорті, зведені у таблиці. Діапазон передавальних чисел, граничний крутний момент на виході, навантаження на тихохідному валу, вага та інше. Характеристики інших моделей, можна знайти в розділі каталог циліндрічних редукторів.

Типорозмір редуктора	Номінальне передавальне число	Номінальне радіальне навантаження на тихохідному валу, Н	Номінальний крутний момент на тихохідному валу, Нм	Об’єм оливи, л	Вага, кг	КПД
РМ-850	8;10;12,5;16;20;22,4;31,5;40;50	111000	10500	44	1230	0,98

Особливості експлуатації

Допустимі режими експлуатації редукторів з циліндричною передачею:

Допустиме постійне та плаваюче навантаження;
Можливе реверсивне включення;
Для тривалих режимів та частих включень;
Максимальна частота обертання на вході – 1500 об/хв;
Концентрація пилу до 10 мг/м³.

Марка підшипників

У таблиці маркування підшипників, що встановлюються на швидкохідний, тихохідний, проміжний вали. Ця таблиця буде необхідною при заміні підшипників, що вийшли з ладу.

Вихідний вал	Кількість	Проміжный вал	Кількість	Вхідний вал	Кількість
7528	2	7526	2	7318	2
7530, 7526	по 1	7526	2	7318	2

Креслення редуктора РМ-850

Креслення з габаритними та приєднувальними розмірами відповідно до технічного паспорта наведено для простоти підбору та підготовки до монтажу редуктора РМ-850.

awc	awt	awb	H	H1	H2	H3	L	L1	L2	L3	L4	L5	B	B1	B2	B3	d	n,шт
850	500	350	875	400	105	35	1632	1100	900	300	550	510	580	580	520	408	32	8

Циліндрічний вал

Циліндрічний вхідний та вихідний вал редуктора РМ-850 найчастіше використовується при приєднанні до виконавчого механізму за допомогою зубчатих муфт МЗ, МУВП та тд. Діаметр, винос та інші розміри вказані на кресленні.

Вал	l	d	b	t
Вихідний	200	130m6	32	141

Конічний вал

Конічний вал редуктора РМ-850 найбільш практичний, так як не вимагає великих зусиль при монтажі в порівнянні з циліндричними валами, що часто використовується для посадки шкивів для ремінної передачі. Діаметр, винос та інші розміри вказані на кресленні.

Вал	l	l1	d	d1	b	t
Вхідний	170	130	90	M64*4,0	22	46,8

Вал у вигляді частини зубчастої муфти

Креслення валу у вигляді частини зубчастої муфти редуктора

Вал у вигляді частини зубчастої муфти редуктора РМ-850 використовується для приєднання до виконавчого механізму за допомогою зубчастої муфти типу. Цей тип валу дозволяє збільшити допустимі радіально консольні навантаження. Діаметр, винос та інші розміри вказані на кресленні.

L	l	l1	d	d1	d2	b	k	Зачеплення
L	l	l1	d	d1	d2	b	k	m	z
73	22	78	190	260	448	50	40	8	54

Варіанти збірки

Варіант збірки – це схема компонування та розташування основних елементів редуктора. Варто зазначити, що найбільш поширеними та затребуваними є редуктори РМ-850 з варіантом збірки 12, 21, 22, 11. Збірка 31, 32, 33 використовуються при установці кранових гальмових барабанів з електрогідравлічними гальмами ТКГ на другий кінець первинного валу. Кількість та виконання швидкохідних та тихохідних валів впливають на ціну редуктора.

При цьому деякі варіанти збірки є вкрай дефіцитними та виготовляються лише на замовлення.

Розшифровка маркування

Умовне позначення повної назви моделі редуктора містить інформацію про передавальне число, варіант збірки, міжосьову відстань і кліматичне виконання.

Підбір та покупка редуктору РМ-850

На чотири найбільш поширені варіанти збірки двоступінчастих редукторів РМ-850 припадає 36 моделей з різними передатними числами, маркування яких наведено в таблиці. Дізнайтеся характеристики, підбирайте потрібне для Вас маркування і замовляйте спеціалістам «Систем Якості»

Варіант збірки/Передавальне число	12	11	22	21
8	РМ-850-8-12	РМ-850-8-11	РМ-850-8-22	РМ-850-8-21
10	РМ-850-10-12	РМ-850-10-11	РМ-850-10-22	РМ-850-10-21
12,5	РМ-850-12,5-12	РМ-850-12,5-11	РМ-850-12,5-22	РМ-850-12,5-21
16	РМ-850-16-12	РМ-850-16-11	РМ-850-16-22	РМ-850-16-21
20	РМ-850-20-12	РМ-850-20-11	РМ-850-20-22	РМ-850-20-21
22,4	РМ-850-22,4-12	РМ-850-22,4-11	РМ-850-22,4-22	РМ-850-22,4-21
31,5	РМ-850-31,5-12	РМ-850-31,5-11	РМ-850-31,5-22	РМ-850-31,5-21
40	РМ-850-40-12	РМ-850-40-11	РМ-850-40-22	РМ-850-40-21
50	РМ-850-50-12	РМ-850-50-11	РМ-850-50-22	РМ-850-50-21

Ціни редуктора РМ-850

Ціна редуктора РМ-850 по Україні варіюється в залежності від новизни та якості. Надійний РМ-850 із заводською підготовкою та робочою гарантією можна купити за ціною 65000 грн. Ціна бу – 35000 грн без ПДВ. Але з ними обережніше.

Крім того, на вартість впливає варіант збірки та передавальне число. Дефіцитні моделі коштуватимуть дорожче. На редуктор РМ-850 ціну Вам підкажуть наші спеціалісти.

Редуктор РМ-850 працює з підйомними механізмами і високим крутним моментом. Неякісний РМ 850 може стати причиною простою підприємства та навіть травматизму. Купуючи у «Систем Якості», ви виключаєте можливість неприємних сюрпризів. Європейські стандарти технічного контролю надають «Системам» абсолютну статистику безвідмовності промислового обладнання.

Редуктор РМ-850 з передавальними числами 50; 40; 31,5; 22,4; 20; 16; 12,5; 10; 8 замовляйте спеціалістам «Систем Якості»
