Редуктор РЦД-250

Циліндрічний редуктор РЦД-250 – крановий двоступінчастий редуктор, використовується при повторно-короткочасних та постійних режимах роботи. Основна сфера застосування – це приводи вантажопідіймальних кранів, гірничодобувна промисловість. Виготовляються з евольвентним косозубим зачепленням зубчастих коліс або зачепленням Новікова.

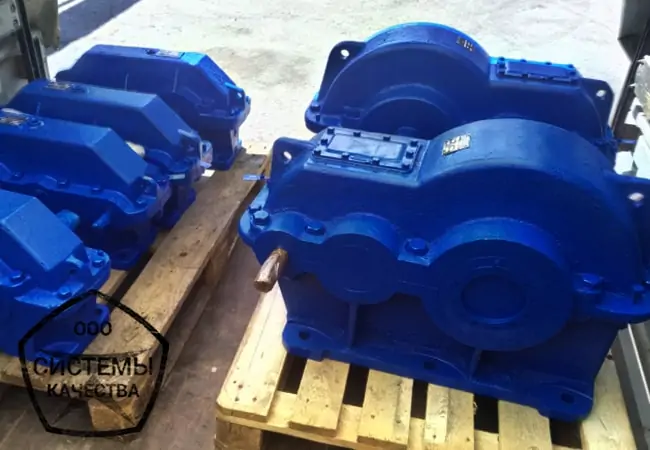

  • Циліндрічний редуктор РЦД-250-40

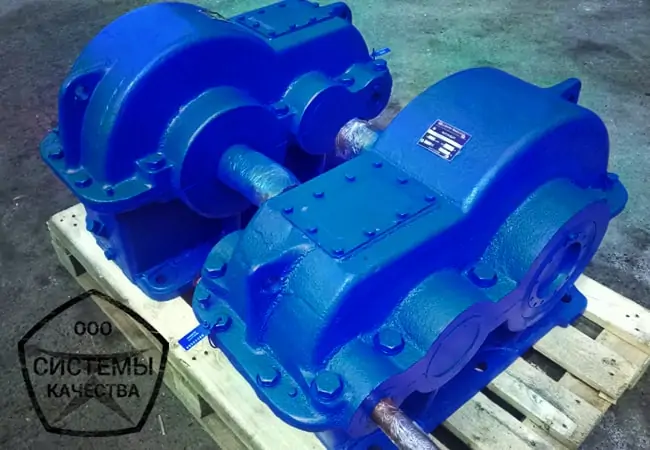

  • редуктор РЦД-250-20 - двоступінчастий горизонтальний

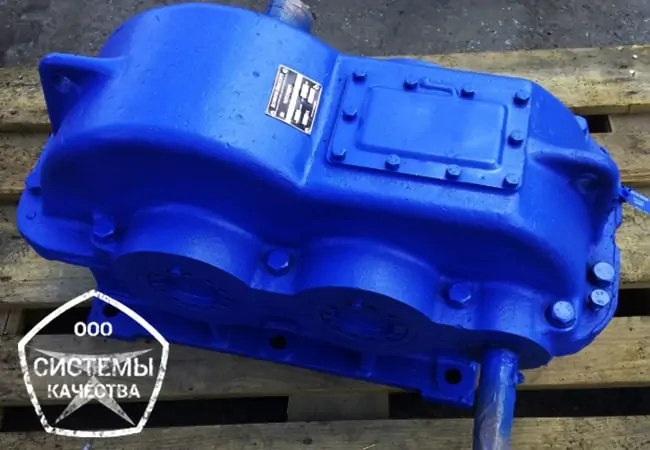

  • редуктор РЦД-250-31,5 - двоступінчастий косозубий

«Системи якості» відомі в Україні своїм підходом до надійності та контролю якості. Пропонуємо добротний редуктор РЦД-250 з передатними числами 10; 16; 20; 25; 31,5; 40. Вал – конічний або циліндричний, будь-який варіант збірки.

Технічні характеристики

Основні технічні характеристики редуктора РЦД-250, заявлені у паспорті, зведені у таблиці. Діапазон передавальних чисел, граничний крутний момент на виході, навантаження на тихохідному валу, вага та інше. Характеристики інших моделей, можна знайти в розділі каталог циліндрічних редукторів.

Типорозмір редуктора Номінальне передавальне число Номінальне радіальне навантаження на тихохідному валу, Н Номінальний крутний момент на тихохідному валу, Нм Вага, кг КПД
РЦД-250 10;16;20;25;31,5;40 10000 431-505 87 0,94

Особливості експлуатації

Технічні характеристики редуктора циліндричного РЦД-250 визначають допустимі режими експлуатації:
  • Допустиме постійне та плаваюче навантаження;
  • Можливе реверсивне включення;
  • Для тривалих режимів та частих включень;
  • Максимальна частота обертання на вході – 1500 об/хв;
  • Концентрація пилу до 10 мг/м³.

Марка подшипников

Вказані маркування підшипників, що встановлюються на швидкохідний, тихохідний, проміжний вали. Дана таблиця буде необхідною при заміні підшипників, що вийшли з ладу у редукторі РЦД-250.

Типорозмір Вихідний вал Кількість Проміжний вал Кількість Вхідний вал Кількість
РЦД-250 7311 2 7507 2 7306 или 306К 2

Об’єм оливи, що заливається

У даній таблиці вказаний обсяг масла, що заливається в редукторах РЦД-250. Своєчасна заміна і правильний обсяг оливи, що заливається – основний фактор тривалості і безвідмовної роботи. Експлуатація без оливи категорично заборонена!

Модель Об’єм оливи, що заливається, л
РЦД-250 2,3

Розміри та креслення редуктора РЦД-250

Креслення з габаритними та приєднувальними розмірами відповідно до технічного паспорта наведено для простоти підбору та підготовки до монтажу редуктора РЦД-250.

Креслення габаритних розмірів РЦД

awt awb H H1 h L L1 l l1 l2 l3 l4 l5 A A1 B d
150 100 315 160 24 520 400 185 115 220 230 235 165 330 200 250 23

Розміри та креслення валів

Циліндрічний вал

Циліндричний вхідний і вихідний вал редуктора РЦД-250 найчастіше використовується при приєднанні до виконавчого механізму за допомогою зубчатих муфт МЗ, МУВП та тд. Діаметр, винос та інші розміри вказані на кресленні.

Креслення циліндричного валу редуктора
Вал l d b t
Вихідний 82 45 14 49,5

Конічний вал

Конічний вал редуктора РЦД-250 найбільш практичний, так як не вимагає великих зусиль при монтажі в порівнянні з циліндричними валами, що часто використовується для посадки шкивів для ремінної передачі. Діаметр, винос та інші розміри вказані на кресленні.

Креслення конічного валу редуктора
Вал l l1 d d1 b t
Вхідний 80 58 30 M20*1,5 5 15,55

Варіанти збірки редукторів РЦД-250

Варіантизбірки – це схема компонування та розташування основних елементів редуктора. Варто зазначити, що найбільш поширеними та затребуваними є редуктори РЦД-250 з варіантом складання 12, 21, 22, 11. Складання 31, 32, 33 використовуються при установці кранових гальмових барабанів з електрогідравлічними гальмами ТКГ  на другий кінець первинного валу.

Схема варіантів збирання редуктора

При цьому деякі варіанти збірки є вкрай дефіцитними та виготовляються лише на замовлення.

Розшифровка маркування

Для оформлення правильного запиту наводимо розшифровку маркування. Умовне позначення повної назви моделі редуктора містить інформацію про передавальне число, варіант збірки, міжосьову відстань і кліматичне виконання.

Розшифрування маркування РЦД-250

Всі варіанти збірки РЦД250 та передавальні числа

На чотири найбільш поширені варіанти збірки двоступінчастих РЦД 250 припадає 24 моделі з різними передатними числами, маркування яких наведені в таблиці. Дізнайтеся характеристики, підбирайте цікаве для Вас маркування і замовляйте спеціалістам «Систем Якості»

Варіант збірки/Передавальне число 12 11 22 21
10 РЦД-250-10-12 РЦД-250-10-11 РЦД-250-10-22 РЦД-250-10-21
16 РЦД-250-16-12 РЦД-250-16-11 РЦД-250-16-22 РЦД-250-16-21
20 РЦД-250-20-12 РЦД-250-20-11 РЦД-250-20-22 РЦД-250-20-21
25 РЦД-250-25-12 РЦД-250-25-11 РЦД-250-25-22 РЦД-250-25-21
31,5 РЦД-250-31,5-12 РЦД-250-31,5-11 РЦД-250-31,5-22 РЦД-250-31,5-21
40 РЦД-250-40-12 РЦД-250-40-11 РЦД-250-40-22 РЦД-250-40-21

Ціна

Ціна редуктора РЦД-250 по Україні варіюється в залежності від новизни та якості. Надійний РЦД-250-40 із заводською підготовкою та робочою гарантією може досягати ціни 9000 грн. Ціна бу – 4000. Але з ними обережніше.

Крім того, на ціну впливає варіант збірки та передавальне число. Дефіцитні моделі коштуватимуть дорожче. На редуктор РЦД-250 ціну Вам підкажуть наші спеціалісти.

Попередження при купівлі редуторівРедуктор РЦД-250 працює з підйомними механізмами і високим крутним моментом. Неякісний РЦД250 може стати причиною простою підприємства та навіть травматизму. Купуючи у «Систем Якості», ви виключаєте ризики неприємних сюрпризів. Європейські стандарти технічного контролю надають «Системам» абсолютну статистику безвідмовності промислового обладнання.
