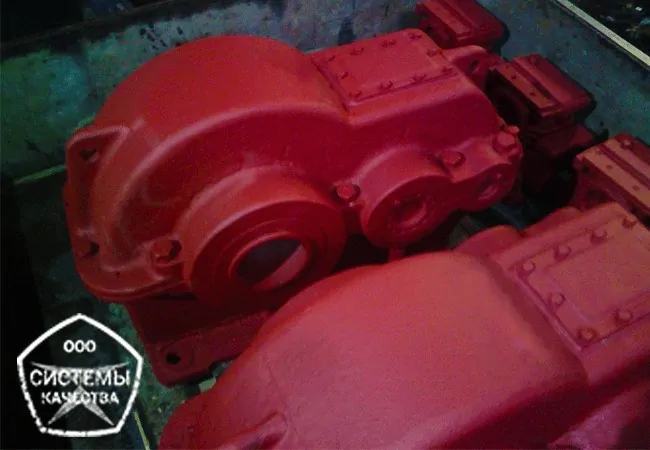

Редуктор РЦД-350

Циліндрічний редуктор РЦД-350 – крановий двоступінчастий редуктор, використовується при повторно-короткочасних та постійних режимах роботи. Основна сфера застосування – це приводи вантажопідіймальних кранів, гірничодобувна промисловість. Виготовляються з евольвентним косозубим зачепленням зубчастих коліс або зачепленням Новікова.

«Системи якості» відомі в Україні своїм підходом до надійності та контролю якості. Пропонуємо добротний редуктор РЦД-350 з передатними числами 10; 16; 20; 25; 31,5; 40. Вал – конічний або циліндричний, будь-який варіант збірки.
Замовити редуктор PЦД-350

Технічні характеристики

Основні технічні характеристики редуктора РЦД-350, заявлені у паспорті, зведені у таблиці. Діапазон передавальних чисел, граничний крутний момент на виході, навантаження на тихохідному валу, вага та інше. Характеристики інших моделей, можна знайти в розділі каталог циліндрічних редукторів.

Особливості експлуатації

Марка подшипников

Вказані маркування підшипників, що встановлюються на швидкохідний, тихохідний, проміжний вали. Дана таблиця буде необхідною при заміні підшипників, що вийшли з ладу у редукторі РЦД-350.

Об’єм оливи, що заливається

У даній таблиці вказаний обсяг масла, що заливається в редукторах РЦД-350. Своєчасна заміна і правильний обсяг оливи, що заливається – основний фактор тривалості і безвідмовної роботи. Експлуатація без оливи категорично заборонена!

Розміри та креслення редуктора РЦД-350

Креслення з габаритними та приєднувальними розмірами відповідно до технічного паспорта наведено для простоти підбору та підготовки до монтажу редуктора РЦД-350.

Розміри та креслення валів

Циліндрічний вал

Циліндричний вхідний і вихідний вал редуктора РЦД-350 найчастіше використовується при приєднанні до виконавчого механізму за допомогою зубчатих муфт МЗ, МУВП та тд. Діаметр, винос та інші розміри вказані на кресленні.

Вал	l	d	b	t
Вихідний	105	65	18	71

Конічний вал

Конічний вал редуктора РЦД-350 найбільш практичний, так як не вимагає великих зусиль при монтажі в порівнянні з циліндричними валами, що часто використовується для посадки шкивів для ремінної передачі. Діаметр, винос та інші розміри вказані на кресленні.

Вал	l	l1	d	d1	b	t
Вхідний	80	58	35	M20*1,5	6	18,05

Варіанти збірки редукторів РЦД-350

Варіантизбірки – це схема компонування та розташування основних елементів редуктора. Варто зазначити, що найбільш поширеними та затребуваними є редуктори РЦД-350 з варіантом складання 12, 21, 22, 11. Складання 31, 32, 33 використовуються при установці кранових гальмових барабанів з електрогідравлічними тормозами ТКГ на другий кінець первинного валу.

При цьому деякі варіанти збірки є вкрай дефіцитними та виготовляються лише на замовлення.

Розшифровка маркування

Для оформлення правильного запиту наводимо розшифровку маркування. Умовне позначення повної назви моделі редуктора містить інформацію про передавальне число, варіант збірки, міжосьову відстань і кліматичне виконання.

Всі варіанти збірки РЦД350 та передавальні числа

На чотири найбільш поширені варіанти збірки двоступінчастих РЦД 350 припадає 24 моделі з різними передатними числами, маркування яких наведені в таблиці. Дізнайтеся характеристики, підбирайте цікаве для Вас маркування і замовляйте спеціалістам «Систем Якості»

Ціна

Ціна редуктора РЦД-350 по Україні варіюється в залежності від новизни та якості. Надійний РЦД-350-40 із заводською підготовкою та робочою гарантією може досягати ціни 11000 грн. Ціна бу – 6000. Але з ними обережніше.

Крім того, на ціну впливає варіант збірки та передавальне число. Дефіцитні моделі коштуватимуть дорожче. На редуктор РЦД-350 ціну Вам підкажуть наші спеціалісти.

Редуктор РЦД-350 працює з підйомними механізмами і високим крутним моментом. Неякісний РЦД350 може стати причиною простою підприємства та навіть травматизму. Купуючи у «Систем Якості», ви виключаєте ризики неприємних сюрпризів. Європейські стандарти технічного контролю надають «Системам» абсолютну статистику безвідмовності промислового обладнання.

Редуктор РЦД-350 з передавальними числами 40; 31,5; 25; 20; 16; 10; замовляйте спеціалістам «Систем Якості»
