Редуктор Ц2-750

Циліндрічний редуктор Ц2-750 – крановий двоступінчастий редуктор, що використовується при повторно-короткочасних режимах роботи. Основна сфера застосування – це приводи вантажопідіймальних кранів. Даний тип редуктора виготовляється з роздвоєним шевронним зачепленням на першому ступені, така конструкція підвищує плавність ходу та значно збільшує термін служби.

«Системи якості» відомі в Україні своїм підходом до надійності та контролю якості. Пропонуємо добротний редуктор Ц2-750 з передатними числами 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50. Вал – конічний або циліндричний, будь-який варіант збірки.
Замовити редуктор Ц2-750

Технічні характеристика

Основні технічні характеристики редуктора Ц2-750, заявлені у паспорті, зведені у таблиці. Діапазон передавальних чисел, граничний крутний момент, на виході, навантаження на тихохідному валу, вага та інше. Характеристики інших моделей, можна знайти в розділі каталог циліндрічних редукторів.

Особливості експлуатації

Марка підшипників

Вказані маркування підшипників, що встановлюються на швидкохідний, тихохідний, проміжний вали. Дана таблиця буде необхідною при заміні підшипників, що вийшли з ладу у редукторі Ц2-750.

Об’єм оливи, що заливається

У даній таблиці вказаний обсяг масла, що заливається в редукторах Ц2-750. Своєчасна заміна і правильний обсяг оливи, що заливається – основний фактор тривалості і безвідмовної роботи. Експлуатація без оливи категорично заборонена!

Розміри та креслення редуктора Ц2-750

Креслення з габаритними та приєднувальними розмірами відповідно до технічного паспорта наведено для простоти підбору та підготовки до монтажу редуктора Ц2-750.

Розміри та креслення валів

Циліндрічний вал

Циліндричний вхідний і вихідний вал редуктора Ц2-750 найчастіше використовується при приєднанні до виконавчого механізму за допомогою кранових муфт МЗ, МУВП та тд. Діаметр, винос та інші розміри вказані на кресленні.

Вал	d	d1	d2	l	l1	b	t	п
Вихідний	170s6	105	M16	240	26	40	184	3

Конічний вал

Конічний вал найбільш практичний, так як не вимагає великих зусиль при монтажі в порівнянні з циліндричними валами, що часто використовується для посадки шкивів для ремінної передачі. Діаметр, винос та інші розміри вказані на кресленні.

Вал	l	l1	d	d1	b	t
Вхідний	170	130	80	M56*4,0	20	41,25
Вихідний	300	240	170	M125*4,0	40	88

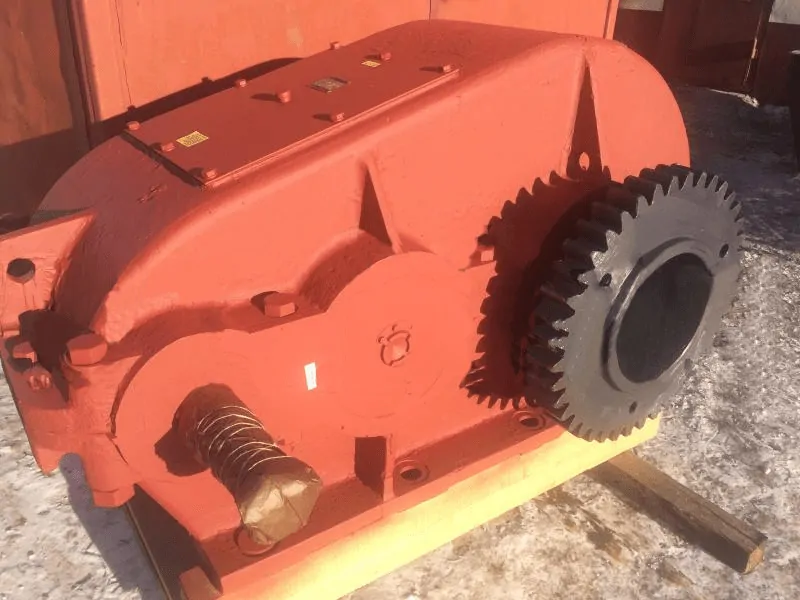

Вал у вигляді частини зубчастої муфти

Вал у вигляді частини  зубчастої муфти редуктора Ц2-750 використовується для приєднання до виконавчого механізму за допомогою муфти зубчастого типу. Цей тип валу дозволяє збільшити допустимі радіально консольні навантаження. Діаметр, винос та інші розміри вказані на кресленні.

L	l	l1	d	d1	d2	b	Зачеплення
							m	z
480	20	90	504	200f8	290	60	12	40

Варіанти збірки редуктора Ц2-750

Варіантизбірки – це схема компонування та розташування основних елементів редуктора. Варто зазначити, що найбільш поширеними та затребуваними є редуктори Ц2-750 з варіантом складання 12, 21, 22, 11. Складання 31, 32, 33 використовуються при установці гальмових шкивів з крановими гальмами ТКГ на другий кінець первинного валу.

При цьому деякі варіанти збірки є вкрай дефіцитними та виготовляються лише на замовлення.

Розшифровка маркування

Для оформлення правильного запиту наводимо розшифровку маркування. Умовне позначення повної назви моделі редуктора містить інформацію про передавальне число, варіант збірки, міжосьову відстань і кліматичне виконання.

Всі варіанти збірки та передавальні числа

На чотири найбільш поширені варіанти складання двоступінчастих Ц2-750 припадає 36 моделей з різними передатними числами, маркування яких наведено в таблиці. Дізнайтеся характеристики, підбирайте поотрібне Вам маркування і замовляйте спеціалістам «Систем Якості»

Ціна

Ціна редуктора Ц2-750 по Україні варіюється в залежності від новизни та якості. Надійний Ц2-750 із заводською підготовкою та робочою гарантією може досягати ціни 35000 грн. Ціна бу – 20000. Але з ними обережніше.

Крім того, на ціну впливає варіант збірки та передавальне число. Дефіцитні моделі коштуватимуть дорожче. На редуктор Ц2-750 ціну Вам підкажуть наші спеціалісти.

Редуктор Ц2-750 працює з підйомними механізмами і високим крутним моментом. Неякісний Ц2-750 може стати причиною простою підприємства та навіть травматизму. Купуючи у «Систем Якості», ви виключаєте вірогідність неприємних сюрпризів. Європейські стандарти технічного контролю надають «Системам» абсолютну статистику безвідмовності промислового обладнання.

Редуктор Ц2-750 з передавальними числами 50; 40; 31,5; 25; 20; 16; 12,5; 10; 8 замовляйте спеціалістам «Систем Якості»
