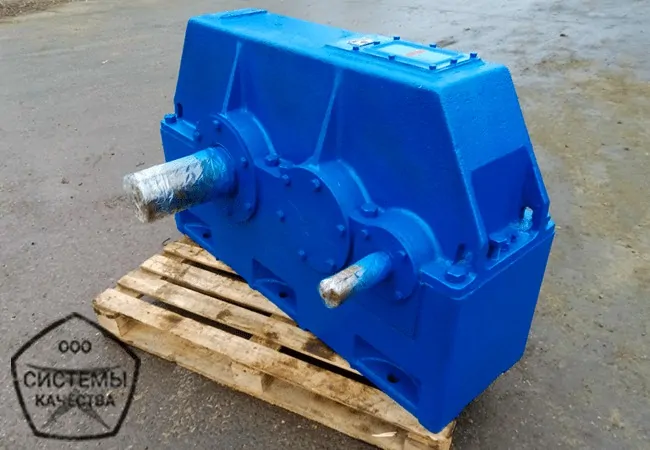

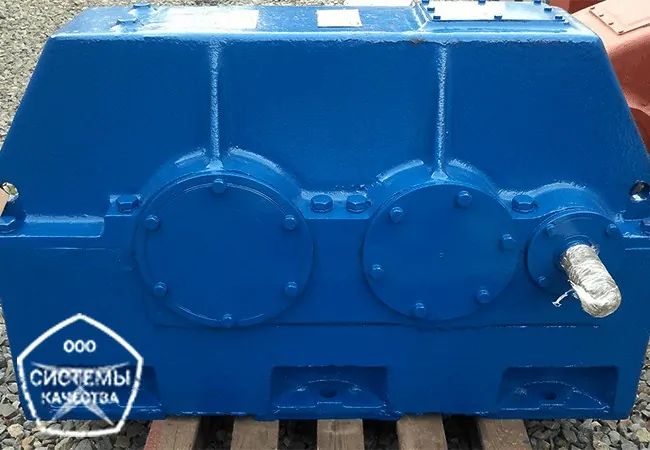

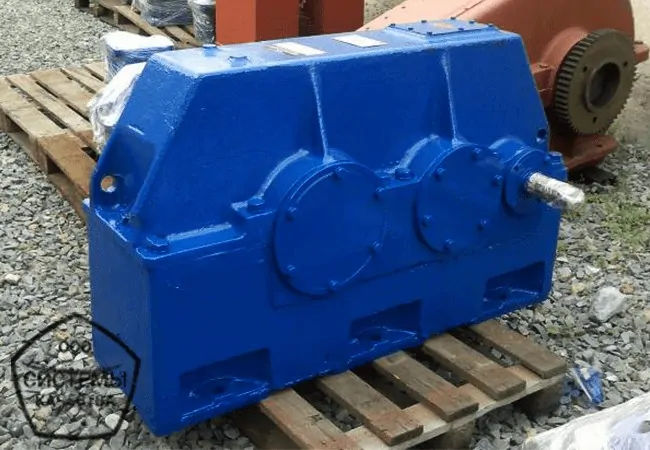

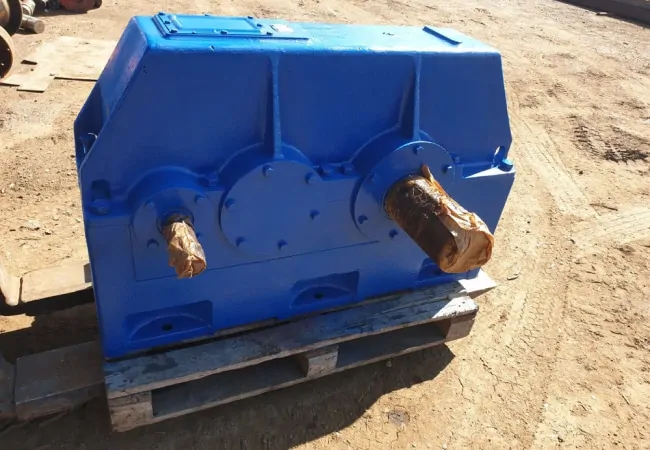

Редуктор Ц2У-355Н та 1Ц2У-355Н

Циліндрічний редуктор Ц2У-355Н або 1Ц2У-355Н – загальнопромисловий двоступінчастий редуктор вузького типу, використовується при повторно-короткочасних та постійних режимах роботи. Основна сфера застосування – це приводи вантажопідіймальних кранів, елеватори, дробарки. Завдяки зачепленню Новікова, збільшена здатність навантаження і зменшено рівень шуму щодо евольвентного зачеплення. Пропонуємо добротний редуктор Ц2У-355 з передавальними числами 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50. Вал – у вигляді частини зубчастої муфти або циліндричний, будь-який варіант збірки.

Ціна

від 45000 грн

Замовити редуктор Ц2У-355 або 1Ц2У-355

•
•
•

Технічні характеристики

Основні технічні характеристики редуктора Ц2У-355Н і 1Ц2У-355Н, заявлені в паспорті, зведені в таблиці. Діапазон передавальних чисел, граничний крутний момент на виході, навантаження на тихохідному валу, вага та інше. Характеристики інших моделей, можна знайти в розділі каталог циліндрічних редукторів.

Особливості експлуатації

Марка підшипників

Вказано маркування та кількість підшипників, що встановлюються на вхідний, вихідний, проміжний вали редукторів Ц2У-355Н. Довідкова інформація буде корисною при самостійному ремонті та заміні пошкоджених підшипників..

Об’єм масла, що заливається

Недолік оливи призводить до швидкого зносу частин, що труться. У таблиці можна знайти правильний об’єм масла, що заливається для кожного типорозміру редукторів 1Ц2У-355. Експлуатація без оливи суворо заборонена!

Розміри та креслення редуктора 1Ц2У-355 та Ц2У-355Н

Креслення з габаритними та приєднувальними розмірами відповідно до технічного паспорта наведено для легкості підбору та підготовки до монтажу редуктора Ц2У355Н.

Розміри та креслення валів

Циліндрічний вал

Циліндричний вхідний та вихідний вал редуктора 1Ц2У-355Н та Ц2У-355Н найчастіше використовується при приєднанні до виконавчого механізму за допомогою муфт типу МЗ, МУВП і тд. Діаметр, винос та інші розміри вказані на кресленні.

Вал	l	d	b	t
Вхідний	110	55	16	59
Вихідний	210	125	32	132

Вал для приборів управління

Даний вал редуктора Ц2У-355Н та 1Ц2У-355Н використовується для приєднання приладів керування. Діаметр, винос та інші розміри вказані на кресленні.

Вал	L	b	d	d1	d2	d3
Вихідний	235	5	125h9	75h9	55	M8*20

Вал у вигляді частини зубчастої муфти

Вал у вигляді частини зубчастої муфти редуктора 1Ц2У-355Н та Ц2У-355Н використовується для приєднання до виконавчого механізму за допомогою муфти зубчастого типу. Цей тип валу дозволяє збільшити допустимі радіально консольні навантаження. Діаметр, винос та інші розміри вказані на кресленні.

L	l	l1	d	d1	d2	d3	b	Зачеплення
								m	z
310	12,5	65	294	130	110f8	140	35	7	40

Варіанти збірки редуктора 1Ц2У-315Н

Варіанти збірки редуктора Ц2У-355Н це схема компонування та розташування основних елементів редуктора. Варто зазначити, що найбільш поширеними та затребуваними є редуктори Ц2У-355Н з варіантом збірки 12, 21, 22, 11. Збірки 31, 32, 33 використовуються при установці гальмоих шкивів з колодочними гальмами ТКГ на другий кінець швидкохідного валу.

При цьому деякі варіанти складання є вкрай дефіцитними та виготовляються лише на замовлення.

Розшифровка маркування Ц2У-355Н

Для тих, хто тільки знайомиться з циліндровими редукторами Ц2У-355Н, наводимо розшифровку маркування. Умовне позначення повної назви моделі редуктора містить інформацію про передавальну кількість, варіант складання, міжосьову відстань і кліматичне виконання.

Всі варіанти збірки Ц2У-355Н та передавальні числа

На чотири найбільш поширені варіанти збірки двоступінчастих редукторів Ц2У-355Н припадає 36 моделей з різними перевальними числами, маркування яких наведено в таблиці. Дізнайтеся характеристики, підбирайте потрібне для Вас маркування і замовляйте спеціалістам «Систем Якості»

Ціна

Ціна редуктора 1Ц2У-355Н по Україні варіюється в залежності від новизни та якості. Надійний редуктор Ц2У-355 із заводською підготовкою та робочою гарантією може досягати за ціною 35000 грн. Ціна редуктора бу – 18000. Але з ними обережніше.

Окрім того, на ціну редуктора Ц2У355Н впливає варіант збірки та передавальне число. Дефіцитні моделі коштуватимуть дорожче. На редуктор 1Ц2У355Н ціну Вам підкажуть наші фахівці.

Редуктор Ц2У-355Н працює з підйомними механізмами і високим крутним моментом. Неякісний циліндричний редуктор 1Ц2У-355Н або Ц2У-355Н може стати причиною простою підприємства та навіть травматизму. Купуючи у «Систем Якості», ви виключає вірогідність неприємних сюрпризів. Європейські стандарти технічного контролю надають «Системам» абсолютну статистику безвідмовності промислового обладнання.

Редуктор Ц2У-355Н або 1Ц2У-355Н з передавальними числами 50; 40; 31,5; 25; 20; 16; 12,5; 10; 8 замовляйте спеціалістам «Систем Якості»
