Редуктор Ц2У-400Н та 1Ц2У-400Н

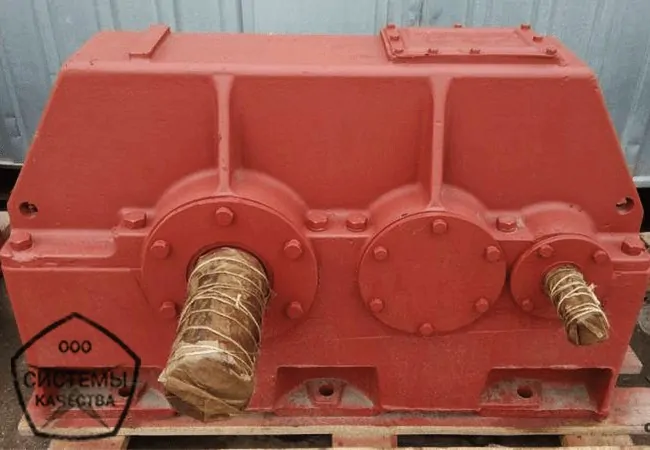

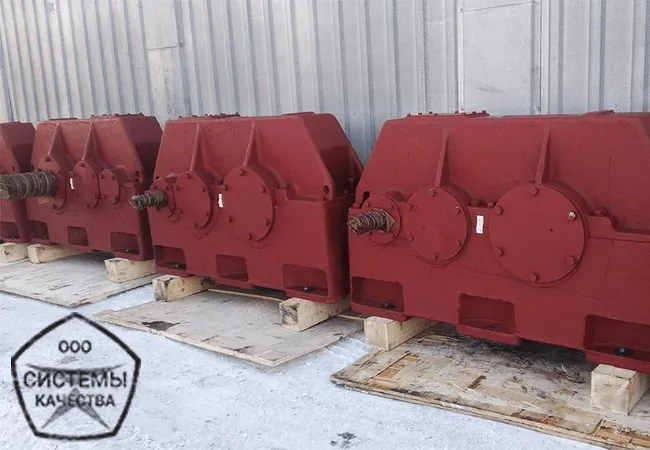

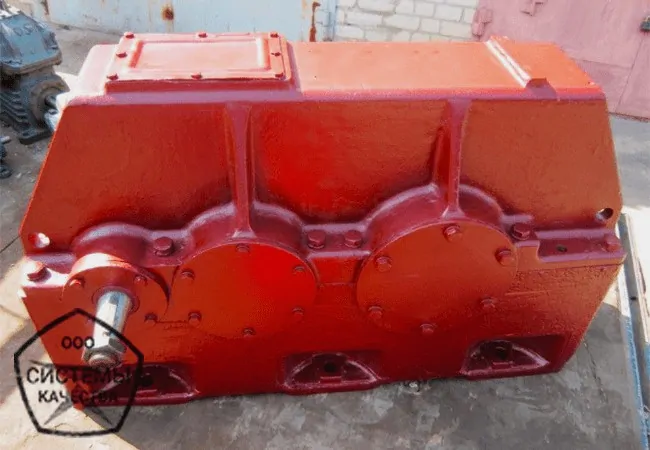

Циліндрічний редуктор Ц2У-400 або 1Ц2У-400Н – загальнопромисловий двоступінчастий редуктор вузького типу, використовується при повторно-короткочасних та постійних режимах роботи. Основна сфера застосування – це приводи вантажопідіймальних кранів, елеватори, дробарки. Завдяки зачепленню Новікова, збільшена здатність навантаження і зменшено рівень шуму щодо евольвентного зачеплення.

«Системи якості» відомі в Україні своїм підходом до надійності та контролю якості. Пропонуємо добротний редуктор 1Ц2У-400 з передавальними числами 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50. Вал – у вигляді частини зубчастої муфти або циліндричний, будь-який варіант збірки.
Замовити редуктор Ц2У-400Н

Технічні характеристики

Основні технічні характеристики редуктора Ц2У-400 і 1Ц2У-400, заявлені в паспорті, зведені в таблиці. Діапазон передавальних чисел, граничний крутний момент на виході, навантаження на тихохідному валу, вага та інше. Характеристики інших моделей, можна знайти в розділі каталог циліндрічних редукторів.

Особливості експлуатації

Марка підшипників

Вказано маркування та кількість підшипників, що встановлюються на вхідний, вихідний, проміжний вали редукторів Ц2У-400. Довідкова інформація буде корисною при самостійному ремонті та заміні пошкоджених підшипників..

Об’єм масла, що заливається

Недолік оливи призводить до швидкого зносу частин, що труться. У таблиці можна знайти правильний об’єм масла, що заливається для кожного типорозміру редукторів 1Ц2У-400. Експлуатація без оливи суворо заборонена!

Розміри та креслення редуктора 1Ц2У-400 та Ц2У-400

Креслення з габаритними та приєднувальними розмірами відповідно до технічного паспорта наведено для легкості підбору та підготовки до монтажу редуктора Ц2У-400.

Розміри та креслення валів

Циліндрічний вал

Циліндричний вхідний та вихідний вал редуктора 1Ц2У-400 та Ц2У-400 найчастіше використовується при приєднанні до виконавчого механізму за допомогою муфт типу МЗ, МУВП і тд. Діаметр, винос та інші розміри вказані на кресленні.

Вал	l	d	b	t
Вхідний	140	60	18	64
Вихідний	250	140	36	148

Вал для приборів управління

Даний вал редуктора 1Ц2У-400 та Ц2У-400 використовується для приєднання приладів керування. Діаметр, винос та інші розміри вказані на кресленні.

Вал	L	b	d	d1	d2	d3
Вихідний	240	5	140h9	75h9	55	M8*20

Вал у вигляді частини зубчастої муфти

Вал у вигляді частини зубчастої муфти редуктора 1Ц2У-400 та Ц2У-400 використовується для приєднання до виконавчого механізму за допомогою муфти зубчастого типу. Цей тип валу дозволяє збільшити допустимі радіально консольні навантаження. Діаметр, винос та інші розміри вказані на кресленні.

L	l	l1	d	d1	d2	d3	b	Зачеплення
								m	z
335	15	65	336	180	150f8	215	40	8	40

Варіанти збірки редуктора 1Ц2У-40

Варіанти збірки редуктора Ц2У-400 це схема компонування та розташування основних елементів редуктора. Варто зазначити, що найбільш поширеними та затребуваними є редуктори Ц2У-400 з варіантом збірки 12, 21, 22, 11. Збірки 31, 32, 33 використовуються при установці гальмових шкивів з колодочними гальмами ТКГ на другий кінець швидкохідного валу.

При цьому деякі варіанти складання є вкрай дефіцитними та виготовляються лише на замовлення.

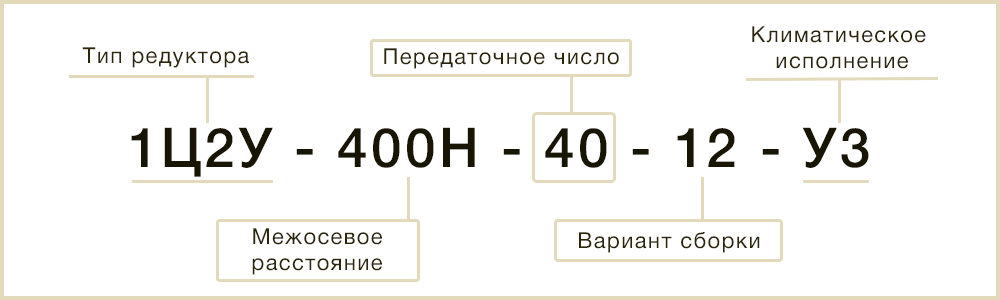

Розшифровка маркування

Для тих, хто тільки знайомиться з циліндровими редукторами Ц2У-400, наводимо розшифровку маркування. Умовне позначення повної назви моделі редуктора містить інформацію про передавальну кількість, варіант складання, міжосьову відстань і кліматичне виконання.

Всі варіанти збірки Ц2У-400 та передавальні числа

На чотири найбільш поширені варіанти збірки двоступінчастих редукторів Ц2У-400 припадає 36 моделей з різними перевальними числами, маркування яких наведено в таблиці. Дізнайтеся характеристики, підбирайте потрібне для Вас маркування і замовляйте спеціалістам «Систем Якості»

Ціна

Ціна редуктора 1Ц2У-400 по Україні варіюється в залежності від новизни та якості. Надійний редуктор Ц2У-400 із заводською підготовкою та робочою гарантією може досягати за ціною 35000 грн. Ціна редуктора бу – 18000. Але з ними обережніше.

Окрім того, на ціну редуктора Ц2У-400 впливає варіант збірки та передавальне число. Дефіцитні моделі коштуватимуть дорожче. На редуктор 1Ц2У-400 ціну Вам підкажуть наші фахівці.

Редуктор Ц2У-400 працює з підйомними механізмами і високим крутним моментом. Неякісний циліндричний редуктор 1Ц2У-400 або Ц2У-400 може стати причиною простою підприємства та навіть травматизму. Купуючи у «Систем Якості», ви виключає вірогідність неприємних сюрпризів. Європейські стандарти технічного контролю надають «Системам» абсолютну статистику безвідмовності промислового обладнання.

Редуктор Ц2У-400 або 1 Ц2У-400 з передавальними числами 50; 40; 31,5; 25; 20; 16; 12,5; 10; 8 замовляйте спеціалістам «Систем Якості»
