Редуктор 1Ц2У та Ц2У

Каталог

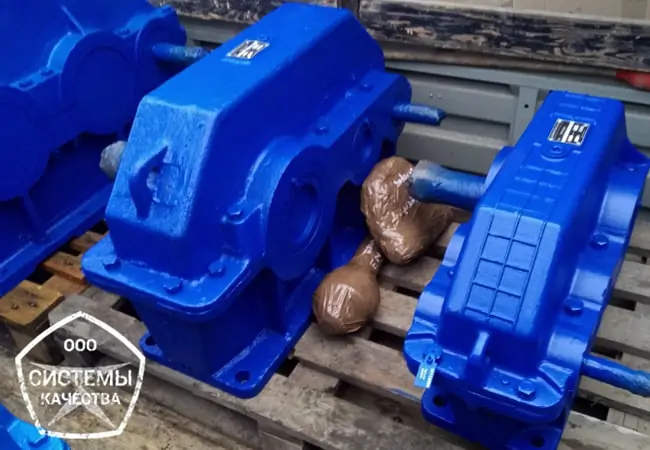

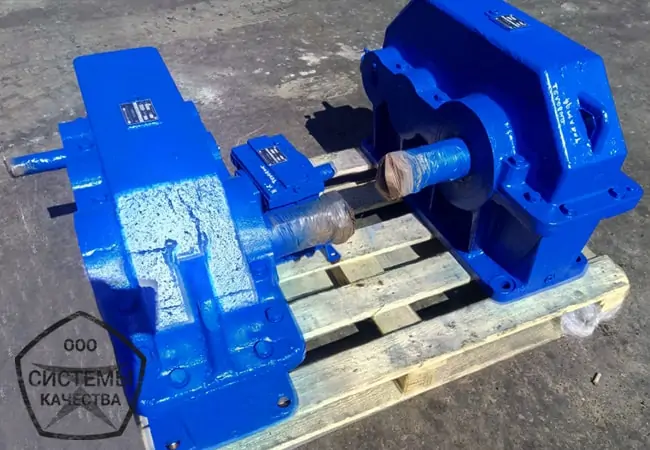

Редуктор Ц2У — горизонтальний двоступінчастий циліндричний вузький тип. Випускаються в 5 типорозмірах з діапазоном крутного моменту від 500 до 5000 Нм. Виробляється з передатними числами від 8–40, зайняв свою нішу у приводах підйомно-транспортного обладнання, елеваторів, дровоколів.

Технічні характеристики

У розділі зібрані технічні характеристики та довідкова інформація: збірне креслення, параметри зубчастих передач, технічні характеристики коліс та валів. Незамінна інформація для ремонту, обслуговування, виробництва запчастин для редуктору 1Ц2У. Для перегяду характеристик інших моделей, переходите за посиланням каталог циліндрічних редукторів.

•
•
•

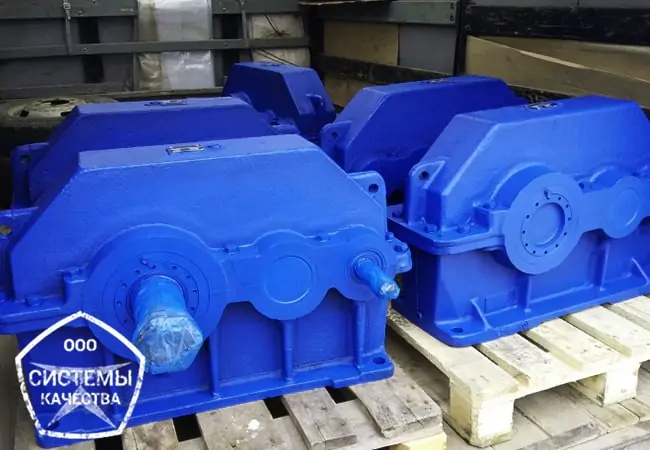

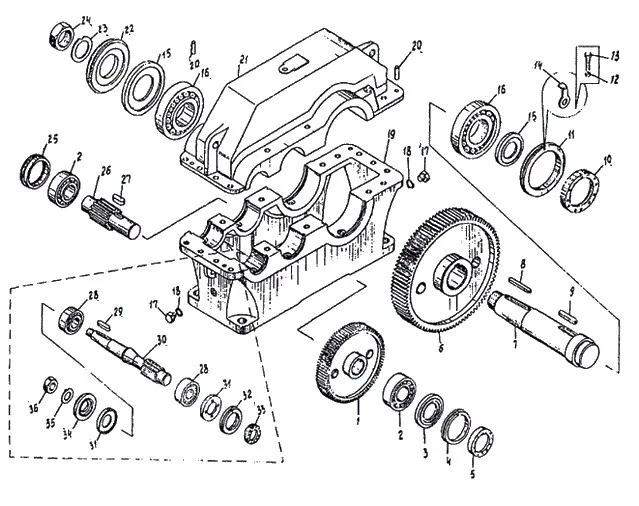

Збірне креслення

Зображено конструкцію циліндричного редуктора, з найменуваннями та правильним розташуванням валів, зубчастих коліс, підшипників у корпусі.

№	Найменування	№	Найменування	№	Найменування
1	Зубчате колесо	13	Болт	25	Кришка
2	Підшипник	14	Замок	26	Вал-шестерня
3	Нажимна шайба	15	Нажимна шайба	27	Шпонка
4	Кришка	16	Підшипник	28	Підшипник
5	Регулювальний винт	17	Пробка	29	Шпонка
6	Зубчате колесо	18	Прокладка	30	Вал-шестерня
7	Тихохідний вал	19	Корпус	31	Нажимна шайба
8	Шпонка	20	Штифт	32	Кришка
9	Шпонка	21	Кришка	33	Регулювальний
10	Регулювальний винт	22	Кришка	34	Кришка
11	Кришка	23	Шайба	35	Шайба
12	Шайба	24	Гайка	36	Гайка

Характеристики зачеплення зубчастих передач

У таблиці вказано номінальні та фактичні передавальні числа, характеристики зачеплення зубчастих передач редуктора Ц2У: кількість зубів на колесах та вал-шестернях, модуль, міжосьова відстань першого та другого ступеня, ширина зубчастих коліс.

Типорозмір редуктору Ц2У	Передавальне число		1 ступень					2 ступень
	фактичне	номінальне	Awб	B1	z1	z2	m	Awт	B2	z3	z4	m
100	8,23	8	80	20	33	67	1,5	100	25	19	77	2
	10,15	10								16	80
	12,96	12,5								13	83
	16,21	16			20	80				19	77
	20	20								16	80
	25,54	25								13	83
	31,17	31,5			17	83
	39,92	40			14	86
125	8,23	8	80	20	33	67	1,5	125	32	19	77	2,5
	10,15	10								16	80
	12,96	12,5								13	83
	16,21	16			20	80				19	77
	20	20								16	80
	25,54	25								13	83
	31,17	31,5			17	83
	39,92	40			14	86
160	8,11	8	100	25	32	64	2	160	40	20	80	3
	10	10								17	83
	12,77	12,5								14	86
	16,43	16			19	77				20	80
	20	20								17	83
	25,88	25								14	86
	31,93	31,5			16	80
	40,77	40			14	82				13	87
200	8,23	8	125	32	32	64	2,5	200	50	19	77	4
	10,15	10								16	80
	12,96	12,5								13	83
	16,21	16			19	77				19	77
	20	20								16	80
	25,54	25								13	83
	31,17	31,5			16	80
	39,92	40			13	83
250	8,23	8	160	40	33	67	3	250	63	19	77	5
	10,15	10								16	80
	12,96	12,5								13	83
	16,21	16			20	80				19	77
	20	20								16	80
	25,54	25								13	83
	31,17	31,5			17	83
	39,92	40			14	86

Де, Аwб и Аwт – межосьова відстань, мм

B₁ и B₂ – ширина колеса, мм

m – модуль зубів, мм

z – кількість зубів

кут нахилу зубів ß=16°15’37”

Параметри валів та колес

У цій таблиці зазначено технічні параметри валів і коліс циліндричного редуктора ЦУ: маркування сталі, види термічної обробки та твердість. Ця інформація буде важливою для виготовлення та заміни деталей передач Ц2У та 1Ц2У, що вийшли з ладу.

Деталь	Довжина валу-шестерні	Ширина	Діаметр	Модуль	Матеріал	Термічна обробка та твердість
Колеса, шестерні	–	16-80	62-550	1,25-3	Сталь 25ХГМ	Нітроцементація 56-63 HRC, для серцевини 35-45 HRC
Вал-шестерні	120-1180	–	20-220
Колеса, шестерні	–	17-80	62-550	4-6	Сталь 25ХГМ, 20ХН2М
Вал-шестерні	120-1180	–	20-220
Колеса, шестерні	–	60-105	125-704	4-8	Сталь 25ХГМ, 20ХН3А	Цементація 56-63 HRC, для серцевини 35-45 HRC
Вал-шестерні	315-1090	–	64-252
Колеса	–	112-180	610-1240	9-14	Сталь 40ХН2МА	Загартування ТВЧ під шаром рідини 50-54 HRC, для серцевини  8-32 HRC
Вал-шестерні, шестерні	285-1620	–	112-264	7-14

Ціны

Циліндрічний редуктор	Ціна
	с НДС	без НДС
Ц2У-100	от 6720 грн	от 5600 грн
Ц2У-125	от 7500 грн	от 6250 грн
Ц2У-160	от 11520 грн	от 9600 грн
Ц2У-200	от 14 040 грн	от 11700 грн
Ц2У-250	от 24 000 грн	от 20000 грн

а довгі роки виробництва редуктор ЦУ неодноразово модернізувався різними заводами Радянського простору. У зв’язку з цим деталі однакових редукторів можуть відрізнятися між собою і бути не взаємозамінними. Характеристики зубчастих передач Ц2У відрізнятимуться від 1Ц2У за модулем та кількістю зубів при ідентичних передавальних числах. Будьте обережні при замовленні комплектуючих без затверджених креслень – деталі можуть не підійти.

Редуктор ЦУ або 1ЦУ з передатними числами 6,3; 5; 4; 3,15; 2,5; 2 замовляйте спеціалістам «Систем Якості»
