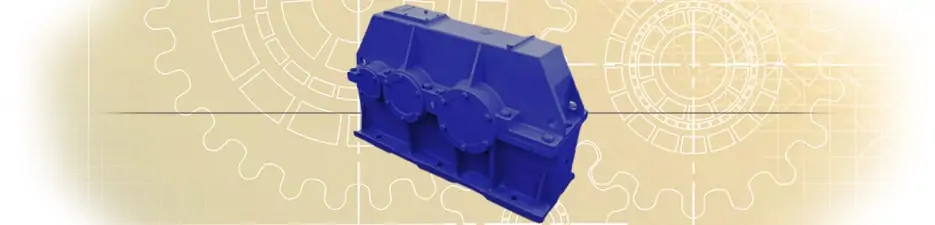

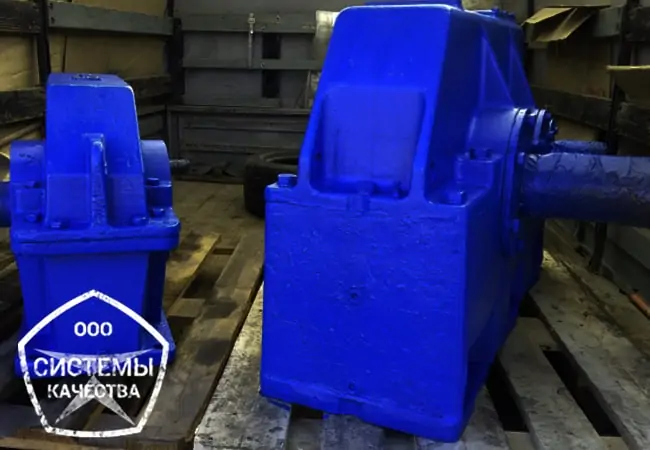

Редуктори Ц2У-Н и Ц2Н — циліндрічні двоступінчасті із зачепленням Новікова. Виготовляються з циліндричними вхідними та вихідними валами, при варіантах збірки 31,32,11,12, 21,22 – можлива комплектація тихохідним валом у вигляді частини зубчастої муфти. Номінальний крутний момент від 8700 до 56000 Нм, передавальні числа від 8–50. Призначення: приводи підйомно-транспортного обладнання, грануляторів, лебідок тощо.

Технічні характеристики

Нижче зведено технічні характеристики, необхідні для правильної експлуатації, заміни запчастин та ремонту редукторів 1Ц2Н та 1Ц2У-Н: параметри зубчастих передач із зачепленням Новікова, типи сталі та твердість коліс. Для перегляду характеристик інших моделей переходьте за посиланням каталог циліндрічних редукторів.

Характеристики зачеплення зубчастих передач

У таблиці зведено характеристики зубчастих передач із зачепленням Новікова, фактичні та номінальні передавальні числа редукторів Ц2У-Н та Ц2Н, модуль та кількість зубів, розміри зубчастих коліс першого та другого ступеня, міжосьова відстань. Дані характеристики будуть корисні для замовлення запчастин та визначення передавального числа.

Типорозмір редуктора Ц2У-Н	Передавальне число		1 ступень					2 ступень
Типорозмір редуктора Ц2У-Н	фактичне	номінальне	Awб	ß	z1	z2	m	Awт	ß	z3	z4	m
315	8,1	8	200	16°15’37”	32	64	4	315	16°15’37”	19	77	6,3
	10,4	10			27	69				19	77
	12,8	12,5			23	73				19	77
	16,4	16			19	77				19	77
	20,3	20			19	77				16	80
	25	25			16	80				16	80
	31,9	31,5			13	83				16	80
	38,86	40			11	85				16	80
	49,3	50			11	85				13	83
355	8,1	8	225	16°15’37”	32	64	4,5	315	16°15’37”	19	77	7,1
	10,4	10			27	69				19	77
	12,8	12,5			23	73				19	77
	16,4	16			19	77				19	77
	20,3	20			16	80				19	77
	25	25			16	80				16	80
	31,9	31,5			13	83				16	80
	38,86	40			11	85				16	80
	49,3	50			11	85				13	83
400	8,1	8	250	16°15’37”	32	64	5	315	16°15’37”	19	77	8
	10,4	10			27	69				19	77
	12,8	12,5			23	73				19	77
	16,4	16			19	77				19	77
	20,3	20			19	77				16	80
	25	25			16	80				16	80
	31,9	31,5			13	83				16	80
	38,86	40			11	85				16	80
	49,3	50			11	85				13	83
450	8,1	8	280	15°21’32”	40	80	4,5	315	16°15’37”	22	86	8
	10,4	10			34	86				22	86
	12,8	12,5			29	91				22	86
	16,4	16			24	96				22	86
	20,3	20			20	100				22	86
	25	25			20	100				18	90
	31,9	31,5			16	104				18	90
	38,86	40			16	104				15	93
	49,3	50			13	107				15	93
500	8,0	8	315	16°11’42”	41	80	5	315	15°38’05”	21	86	9
	10,0	10			35	86				21	86
	12,4	12,5			30	91				21	86
	15,7	16			25	96				21	86
	20,7	20			20	101				21	86
	25	25			20	101				18	89
	32,4	31,5			16	105				18	89
	40,2	40			16	105				15	92
	50,9	50			13	108				15	92

Де, Аwб та Аwт – міжосьова відстань, мм

m – модуль зубів, мм

z – кількість зубів

ß – кут нахилу зубів

Параметри зубчатих коліс

У таблиці вказано твердість та марка сталі зубчастих коліс – необхідні параметри при виробництві запчастин до циліндричних редукторів Ц2У-Н. Неправильний підбір сталі або неправильне загартування, можуть призвести до швидкого виходу з ладу.

Колесо зубчате	Твердіість	Марка сталі
z1	269…302 HB	40ХН2МА
z2	241…285 HB	40Х
z3	269…302 HB	40ХН2МА
z4	241…285 HB	40Х

За довгі роки виробництва редуктор Ц2У-Н неодноразово модернізувався різними заводами Радянського простору. У зв’язку з цим деталі однакових редукторів можуть відрізнятися між собою і бути не взаємозамінними. Характеристики зубчастих передач 1Ц2У-Н відрізняються від Ц2Н за модулем та кількістю зубів при ідентичних передавальних числах. При замовленні деталей без креслень будьте обережні – запчастини можуть не підійти.

Редуктор Ц2У або 1Ц2Н з передавальними числами 50; 40; 31,5; 25; 20; 16; 12,5; 10; 8 замовляйте спеціалістам «Систем Якості»
