Редуктор Ц2Н-450 и 1Ц2Н-450

Цилиндрический редуктор Ц2Н-450 или 1Ц2Н-450 – общепромышленный двухступенчатый редуктор, используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это приводы грузоподъемных кранов, элеваторы, дробилки. Благодаря зацеплению Новикова, увеличена нагрузочная способность и уменьшен уровень шума относительно эвольвентного зацепления.

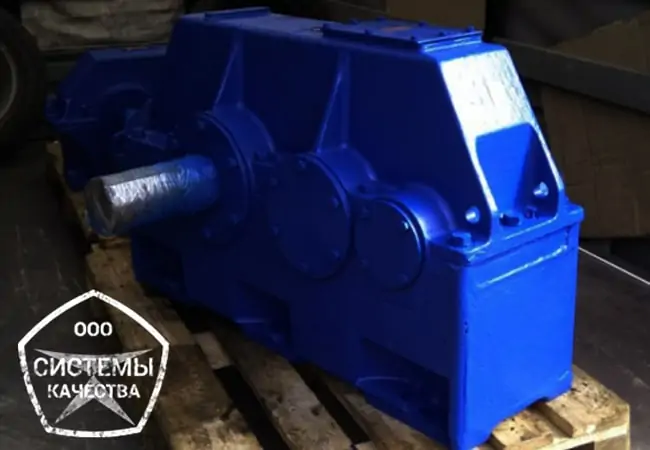

  • Цилиндрический редуктор Ц2Н-450 31,5
  • редуктор Ц2Н-450 25 - двухступенчатый горизонтальный

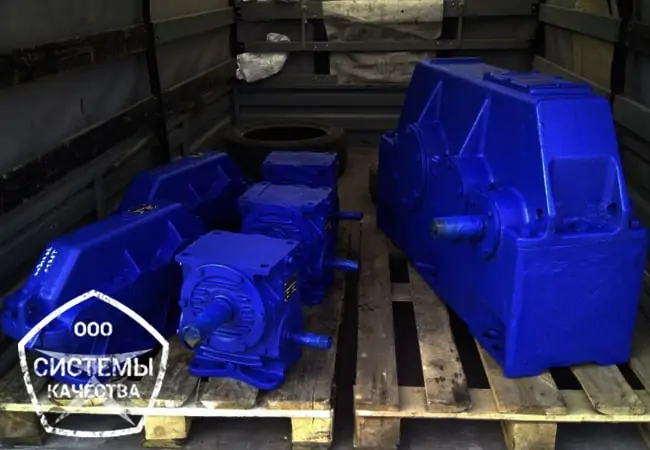

  • редуктор 1Ц2Н-450 40 - двухступенчатый с зацепление Новикова

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор 1Ц2Н-450 с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50. Вал – в виде части зубчатой муфты или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора Ц2Н-450 и 1Ц2Н-450, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе каталог цилиндрических редукторов.

Типоразмер редуктора Номинальное передаточное число Номинальная радиальная нагрузка на тихоходном валу, Н Номинальный крутящий момент на тихоходном валу, Нм Вес, кг КПД
Ц2Н-450 8;10;12,5;16;20;25;31,5;40;50 71000 40000 1530 0,97

Особенности эксплуатации

Технические характеристики редуктора цилиндрического Ц2Н-450 определяют допустимые режимы эксплуатации:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Марка подшипников

Указаны маркировки и количество подшипников устанавливаемые на входной, выходной, промежуточный валы редукторов Ц2Н-450. Справочная информация будет полезна при самостоятельном ремонте и замене поврежденных подшипников.

Типоразмер редуктора Выходной вал Количество Промежуточный вал Количество Входной вал Количество
Ц2Н-450 7536 2 7622А 2 7616 2

Объем заливаемого масла

Недостаток масла приводит к быстрому износу трущихся частей. В таблице можно найти правильный объем заливаемого масла для каждого типоразмера редукторов 1Ц2Н-450. Эксплуатация без масла строго запрещена!

Тип редуктора Объем заливаемого масла
1Ц2Н-450 160

Размеры и чертеж редуктора 1Ц2Н-450 и Ц2Н-450

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора Ц2Н-450.

Размеры и чертеж редуктора Ц2Н-450

awt awb H H1 h L L1 L2 L3 L4 L5 L6 B B1 B2 d
450 280 955 475 50 1475 1060 530 310 510 500 650 630 515 590 36

Размеры и чертеж валов

Цилиндрический вал

Цилиндрический входной и выходной вал редуктора 1Ц2Н-450 и Ц2Н-450 зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала редуктора
Вал l d b t
Входной 170 80 22 85
Выходной 300 160 40 169

Вал для приборов управления

Данный вал редуктора Ц2Н-450 и 1Ц2Н-450 используется для присоединения приборов управления. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж вала для присоединения приборов управления
Вал L b d d1 d2 d3
Выходной 340 5 180h9 75h9 55 M8*20

Вал в виде части зубчатой муфты

Чертеж вала в виде части зубчатой муфты
Вал в виде части зубчатой муфты редуктора 1Ц2Н-450 и Ц2Н-450 используется для присоединения к исполнительному механизму с помощью муфты зубчатого типа. Данный тип вала позволяет увеличить допустимые радиально консольные нагрузки. Диаметр, вынос и прочие размеры указаны на чертеже.

L l l1 d d1 d2 d3 b Зацепление
m z
440 15 70 420 200 160f8 230 50 10 40

Варианты сборки редуктора 1Ц2Н-450

Варианты сборки редуктора Ц2Н-450 – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы 1Ц2Н-450 с вариантом сборки 12, 21, 22, 11. Сборки 31, 32, 33 используются при установке тормозных шкивов с колодочными тормозами ТКГ на второй конец быстроходного вала.

Варианты сборки редукторов горизонтальных

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Для тех, кто только знакомится с цилиндрическими редукторами Ц2Н-450, приводим расшифровку маркировки. Условное обозначение полного названия модели редуктора содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки 1Ц2Н-450 40 12

Все варианты сборки Ц2Н-450 и передаточные числа

На четыре наиболее распространенные варианта сборки двухступенчатых редукторов Ц2Н-450 приходится 36 моделей с разными передаточными числами, маркировки, которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число 12 11 22 21
8 1Ц2Н-450-8-12 1Ц2Н-450-8-11 Ц2Н-450-8-22 Ц2Н-450-8-21
10 1Ц2Н-450-10-12 1Ц2Н-450-10-11 Ц2Н-450-10-22 Ц2Н-450-10-21
12,5 1Ц2Н-450-12,5-12 1Ц2Н-450-12,5-11 Ц2Н-450-12,5-22 Ц2Н-450-12,5-21
16 1Ц2Н-450-16-12 1Ц2Н-450-16-11 Ц2Н-450-16-22 Ц2Н-450-16-21
20 1Ц2Н-450-20-12 1Ц2Н-450-20-11 Ц2Н-450-20-22 Ц2Н-450-20-21
25 1Ц2Н-450-25-12 1Ц2Н-450-25-11 Ц2Н-450-25-22 Ц2Н-450-25-21
31,5 1Ц2Н-450-31,5-12 1Ц2Н-450-31,5-11 Ц2Н-450-31,5-22 Ц2Н-450-31,5-21
40 1Ц2Н-450-40-12 1Ц2Н-450-40-11 Ц2Н-450-40-22 Ц2Н-450-40-21
50 1Ц2Н-450-50-12 1Ц2Н-450-50-11 Ц2Н-450-50-22 Ц2Н-450-50-21

Цена

Цена редуктора 1Ц2Н-450 по Украине варьируется в зависимости от новизны и качества. Надежный редуктор Ц2Н-450 с заводской подготовкой и рабочей гарантией может достигать по цене 80000 грн. Цена редуктора бу – 30000. Но с ними осторожней.

Кроме того, на цену редуктора Ц2Н-450 влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор 1Ц2Н-450 цену Вам подскажут наши специалисты.

Редуктор Ц2Н-450 работает с подъемными механизмами и высоким крутящим моментом. Некачественный цилиндрический редуктор 1Ц2Н-450 или Ц2Н-450 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор Ц2Н-450 или 1Ц2Н-450 с передаточными числами 50; 40; 31,5; 25; 20; 16; 12,5; 10; 8 заказывайте специалистам «Систем Качества»

Редуктор Ц2Н-450 и 1Ц2Н-450 обновлено: 3 июня, 2020 автором: АИР Украины
