Барабан крановий грузовий БК

•
•
•

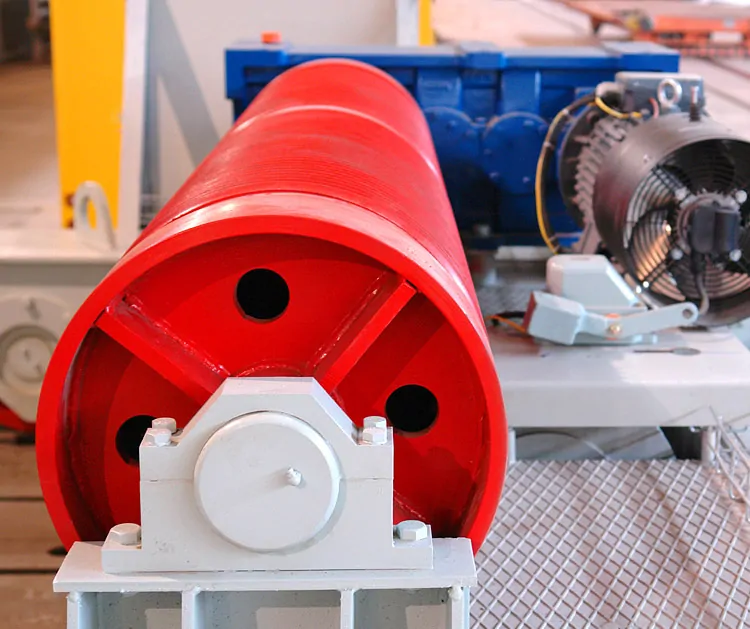

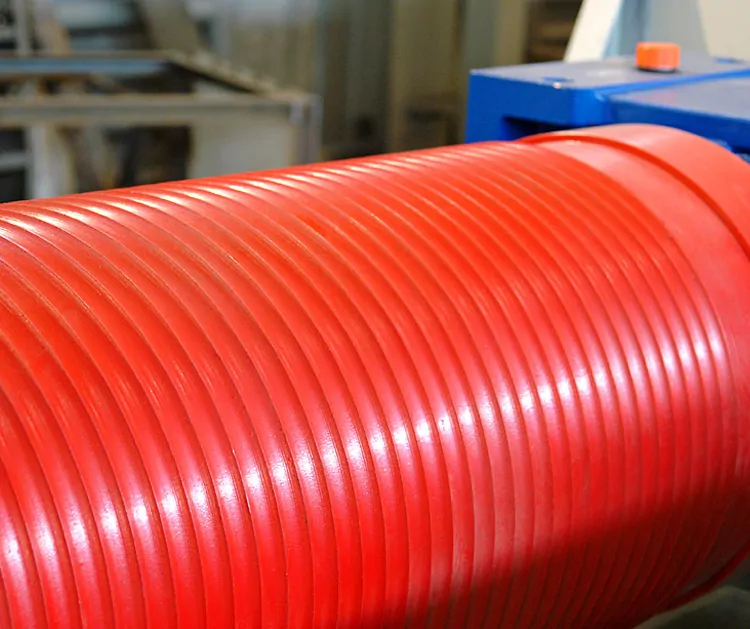

Крановий барабан – це елемент механізму підйому кранів для намотування тягового каната. Багатошарові БК встановлюється на лебідках всіх видів, монтажно-тягових механізмах, одношарові – на візках мостових, козлових, баштових кранів. Виготовляються з литої заготовки або труби з приварними фланцями та маточиною в торцях. Мають ліву та праву зустрічну нарізку для рівномірного укладання каната, зубчастий вінець на валу для з’єднання з редуктором.

Окрім вантажного канатного БК барабанами в кранах називають кабельні барабани, блоки, тормозні шківи

Ціна

від 6810 грн

Хочу дізнатися більше про ціни

Замовитипередзвоніть мені

Каталог канатних барабанів БК

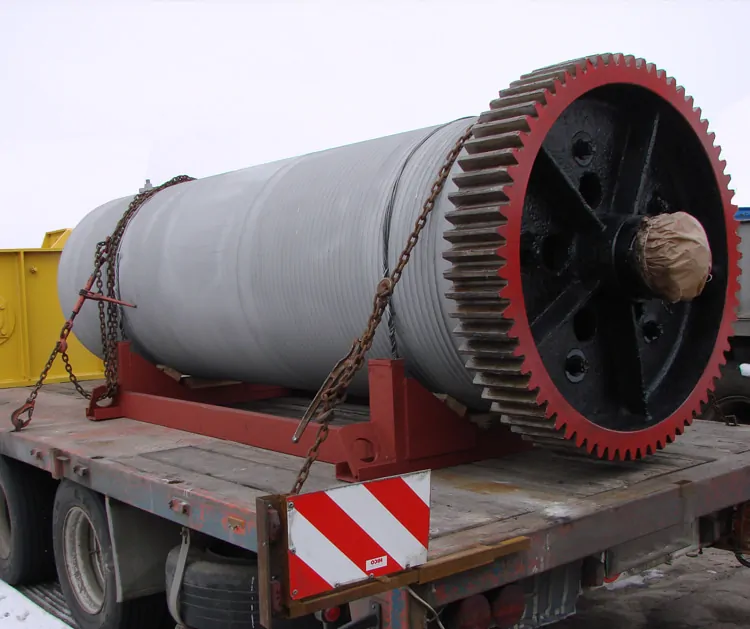

У таблиці наведено стандартні маркування. На замовлення можливе виготовлення вантажних кранових барабанів діаметром 1000, 1250, 1500, 2000, 2500, 2750, 3000, 3500 та 3750 мм.

При виготовленні на замовлення важливими параметрами є: діаметр зубчастого вінця, діаметр валу, радіус канавки, крок нарізки канавки, висота профілю канавки, гладка відстань між зустрічними струмками.

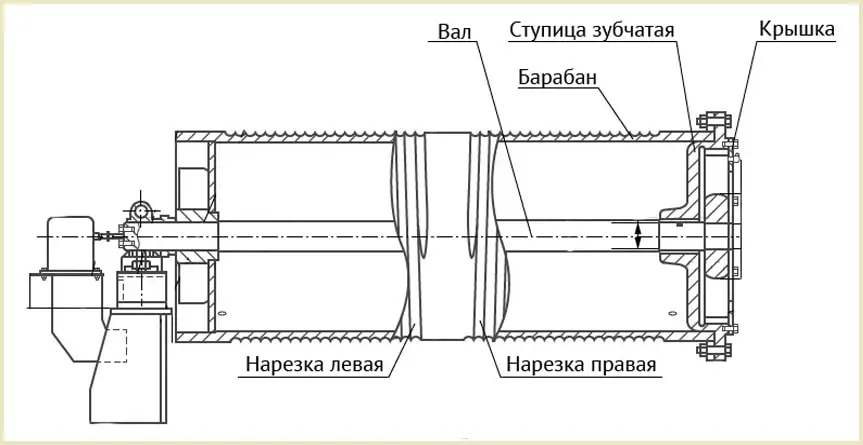

Улаштування і креслення

Грузовой барабан крану – це циліндр з гладкою чи нарізною поверхнею, закріплений кронштейнами на опорних плитах рами кранового візка. В торцях встановлені фланці і ступиці для фіксації на валу. На кінці валу для передачі обертаючого момента від редуктора і компенсації зміщень і перекосів встановлена зубчаста муфта МЗ або зубчасте колесо.

ГОСТ и розрахунок для лебідки мостового, козлового, баштового кранів

Вимоги до канату та кранового барабана:

• повне заповнення в один шар у крайньому верхньому положенні гачкової підвіски
• наявність залишкового намотування не менше 1,5 витка в крайньому нижньому положенні
• канавки діаметром мінімально більше троса для розподілу навантаження

Барабани кранові, їх з’єднання з редуктором нормовано галузевим стандартом ОСТ 24.191.02

Расчет БК, канатів і блоків в мостових, козлових, портальних, баштових грузопідйомних кранах нормує ГОСТ 33710-2015

Купить грузовий крановий барабан

Системи якості виготовляють вантажні канатні барабани для механізмів підйому маневрових, монтажних, кранових лебідок діаметром від 260 мм до 3750 мм за ГОСТом та кресленнями замовника.

Доступні види вантажних барабанів кранових БК:

• нарізні
• гладкі
• фрікційні

Купівля вантажних барабанів БУ із зносом струмків загрожує неправильним укладанням, заплутуванням, зменшенням плями контакту та подальшим швидким зносом кранового каната.

Ціни і виготовлення в Україні

В Україні налагоджено виробництво добротних вантажних кранових барабанів БК із обічанок, труб та литих заготовок. Матеріали – чавун марки СЧ-20 або сталь марки 20Л та 35Л. Метод виготовлення, специфіка креслення при виробництві на замовлення, діаметр та довжина визначають підсумкову вартість.

В окремих випадках на складі Систем Якості можуть бути канатні кранові барабани зі зберігання – для мостових, баштових, козлових, портальних кранів. Подібні деталі механізмів підйому – хороша альтернатива виготовлення нових за строками та ціною.
