Технічні характеристики мотор-редукторів виробництва Україна

Кожен тип мотор-редуктора має різні параметри і сферу застосування. Для перегляду детальних технічних характеристик – переходьте до моделей мотор-редукторів.

Модель мотор-редуктора	Тип передачі	Технічні характеристики
Модель мотор-редуктора	Тип передачі	швідкість обертання тихохідного вала, об/хв	Потужність двигуна, кВт	Обертаючий момент, Нм	Радіальне навантаження, Н	Вага в зборі, кг
3МП-31,5	Планетарний	2.2, 3.55, 4.4, 5.6, 7.1, 9, 12.5, 16, 18, 22.4, 28; 35,5; 45; 56; 71; 90; 112; 140; 180, 224, 280	0,18–5,5	110–230	1980-3630	29–58
3МП-40			0,18–11	219–375	2520-4620	40–125
3МП-50			0,18–15	369–750	3840-7040	57–189
3МП-63			0,25-37	731-1544	4800-8800	107-365
3МП-80			0,37-55	1086-2295	6600-12100	191-525
3МП-100			1,1-90	2173-4590	9000-16500	270-790
3МП-125			2,2-132	3639-9180	11100-20350	612-1375
МПО1М-10		130, 170, 195, 250	3-11	110-530	1500	110-530
МПО2М-10		0.63, 6.3, 16, 20, 31.5, 50, 63	0,37-3	135-600	3000	71-102
МПО2М-15		0.56, 4.6, 6.7, 14, 18, 31, 45, 59	0,55-11	930-2350	7000	186-267
МПО2М-18		5.5, 6.7, 15, 18, 22, 32, 49, 64	1,5-15	1795-3085	12000	425-535
МР1-315 МР1-500		100, 125, 160, 200, 250, 315	11-45	544-1737	3000	285-400
МР1-315 МР1-500		80, 100, 125, 160, 200, 250, 315	37-132	2038-6948	12000	635-1110
МР2-315 МР2-500		25, 32, 40, 50, 64, 80	11-45	2076-6733	12000	435-540
МР2-315 МР2-500		16, 20, 25, 32, 40, 50, 64, 80	30-132	5384-16832	24000	900-1450
МР3-315 МР3-500		6.3, 8, 10, 12.5, 16, 20	3-15	3259-8147	12000	362-450
МР3-315 МР3-500		5, 6.3, 8, 10, 12.5, 16, 20	11-45	8039-26072	24000	995-1110
МЧ-40, 2МЧ-40	Червячный	9; 12,5; 16; 18; 22,4; 28; 35,5; 45; 56; 71; 90; 112; 140; 180	0,12–0,75	25–40	300	20–26
МЧ-63, 2МЧ-63			0,25–3,0	68–150	1200	36–60
МЧ-80, 2МЧ-80			0,25–4,0	102–260	2400	44–71
МЧ-100			0,55–11	208–500	5000	72–151
МЧ-125			0,75–22	485–1000	8000	117–272
МЧ-160			1,5–45	971–2000	15000	199–425
МЧ2-40		0,22; 0,35; 0,44; 0,56; 0,7; 0,9; 1,1; 1,4; 1,75; 2,2; 2,8; 3,5; 4,4; 5,6; 7; 9	0,12	25–40	300	36
МЧ2-63			0,12–0,18	90–150	1200	49
МЧ2-80			0,12–0,37	143–280	2400	56–60
МЧ2-100			0,12–0,75	294–520	5000	81–87
МЧ2-125			0,12–1,1	562–1000	8000	126–136
МЧ2-160			0,12–3,0	1375–2000	15000	206–234
4МЦ2С-63	Циліндричний	28; 35,5; 45; 56; 71; 90; 112; 140; 180	0,55–3,0	115–202	300	20–26
4МЦ2С-80			0,75–5,5	231–371	1200	36–60
4МЦ2С-100			1,5–7,5	462–798	2400	44–71
4МЦ2С-125			3,0–18,5	928–1464	5000	72–151

Моделі забіжних мотор-редукторів

Мотор-редуктір	Технічні характеристики
Мотор-редуктір	Передаточне число	Обертаючий момент, Нм	Частота обертання вала, об/хв	Кількість мастила, л	Вага, кг	Корпус
NMRV30	7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100	9-54	5-373	0,05	1,2	Алюміній
NMRV40		19-60		0,1	2,3
NMRV50		34-113		0,15	3,5
NMRV63		74-200		0,3	6,2
NMRV75		100-299		0,5	9
NMRV90		170-608		1	13
NMRV110		306-945		2,2	35	Чавун
NMRV130		348-1545		3,3	48
NMRV150		698-1426		5,4	84

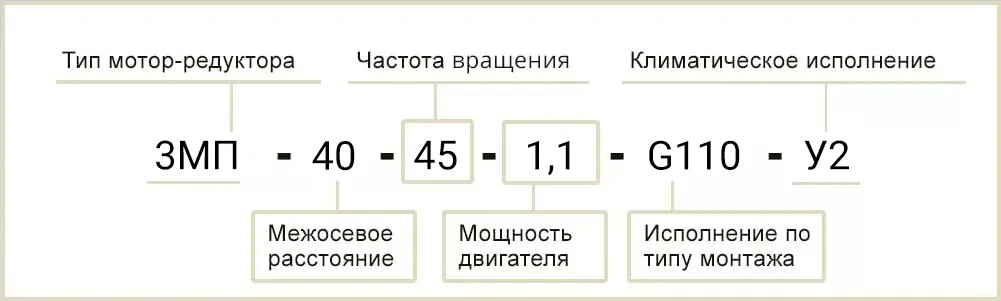

Розшифровка позначення маркування

Умовне позначення маркування мотор-редуктора містить інформацію про частоту обертання вихідного валу, монтажне та кліматичне виконання, потужність електродвигуна, міжосьову відстань. Нижче наводимо розшифрування маркування.

Виробники мотор-редукторів

Виробники мотор-редукторів в Україні до сих пір випускають обладнання кресленням СРСР, частково проводячи модернізації, але з дотриманням радянських ДСТУ, ТУ. Ринок все більше починають заповнюти мотор-редуктори Китая, Італії, Німеччини і інших європейських країн. Найбільш популярні зарубіжні виробники: bonfiglioli, nmrv, nord, bauer, sew, transtecno, innovari, keb, mnhl, siemens, kmr, rossi, rmi, jmc, geze, tramec, demag, siti.

Марки змазки для мотор-редукторів

Масло для мастила мотор-редуктора підбирається за типом передачі та температурою навколишнього середовища. У таблиці рекомендовані масла для мотор-редукторів із черв’ячним, циліндричним та планетарним типом передачі.

Тип передачі мотор-редуктора	Марки масел	Температура навколишнього середовища
Планетарний	ТАп-15, ТСп-14,5, ГСп-10	0…+50 °С
Планетарний	ТС-з9	–40…0 °С
Черв’ячний	ИГП-152, ИГП-182, МС-20	0…+50 °С
	АСЗП-6, АСЗП-10	–40…0 °С
	Трансол-100	–40…+50 °С
Циліндричний	ТСп-10	–40…0 °С
	ИРП-150, ИСП-110	–10…+25 °С
	ИТП-200, ИТП-300	–15…+50 °С

Купити мотор-редуктор в Україні

У нас ви можете купити мотор-редуктор чи підібрати редуктор для мотора. На складі Систем Якості завжди можна знайти компактні міні мотор-редуктори з потужністю від 1 кВт до 2,2 кВт з живленням від мережі 220В, низькооборотні мотор-редуктори з частотою обертання від 0,22 об/хв та інші великогабаритні та малогабаритні мотор-редуктори для промисловості та сільського господарства.

Перш ніж купити мотор-редуктор, треба визначитися з:

Типом передачі – кожен тип передачі призначений для певного режиму експлуатації і може не впоратися з поставленною задачею;
Необхідним обертаючим моментом і радіально-консольними навантаженнями – залежать від міжосьової відстані редукторної частини і потужності встановленного електродвигуна;
Частотою обертання вала – визначитися яка кількість обертів в хвилину вам необхідно для привода обладнання;
Варіантом збірки чи монтажним виконанням – полегшить установку чи заміну мотор-редуктора;
Наявністю ЕМТ – чи потрібна установка електромагнітного гальма на мотор-редуктор.

При появі проблем з підбором мотор-редуктора – звертайтесь до наших експертів за консультацією.

Ціна

Ціна мотор-редуктора залежить від типу передачі, міжосьової відстані, потужності двигуна і варіанта збірки. Так як величезна кількість вітчизняних промислових мотор-редукторів знято з виробництва і на ринку України залишилися лише неліквіди та бу, на ціну можуть впливати передавальне число та схема складання. Для розрахунку вартості мотор-редуктора – зв’яжіться з менеджером!

Замовляйте мотор-редуктори у спеціалістов Систем Якості з доставкою в Київ, Харків, Дніпро, Запоріжжя та інші міста!
