Технические характеристики
Основные технические характеристики мотор-редукторов МПО2М-10, заявленные в паспорте, сведены в таблице. Количество оборотов на выходном валу, номинальный крутящий момент, передаточное число, радиальная нагрузка, масса, мощность и маркировка устанавливаемого мотора. Мотор-редукторы МПО2М-10ВК, могут комплектоваться электродвигателями взрывобезопасного исполнения (2В, АИМ) — в таблице указан вес с комплектацией электродвигателями АИР.
Тип мотор-редуктора | Полная маркировка | Частота вращения, об/мин | Передаточное число | Мощность двигателя, кВт | Марка двигателя | Крутящий момент, Нм | Радиальная нагрузка, Н | Вес, кг |
МПО-2М-10 | МПО2М-10-2190-0,37/0,63 | 0,63 | 2190 | 0,37 | АИР63B4 | 600 | 3000 | 71 |
МПО2М-10-208-0,37/6,3 | 6,3 | 280 | 0,37 | АИР63B4 | 495 | 71 | ||
МПО2М-10-81,6-0,75/16 | 16 | 81,6 | 0,75 | АИР71B4 | 420 | 81 | ||
МПО2М-10-66,5-0,75/20 | 20 | 66,5 | 0,75 | АИР71B4 | 335 | 3000 | 87 | |
МПО2М-10-66,5-1,5/20 | 20 | 66,5 | 1,5 | АИР80B4 | 600 | 87 | ||
МПО2М-10-45,5-0,75/31,5 | 31,5 | 45,5 | 0,75 | АИР71B4 | 215 | 81 | ||
МПО2М-10-45,5-1,5/31,5 | 31,5 | 45,5 | 1,5 | АИР80B4 | 425 | 3000 | 87 | |
МПО2М-10-28,2-0,75/50 | 50 | 28,2 | 0,75 | АИР71B4 | 135 | 81 | ||
МПО2М-10-28,2-1,5/50 | 50 | 28,2 | 1,5 | АИР80B4 | 270 | 87 | ||
МПО2М-10-28,2-3/50 | 50 | 28,2 | 3,0 | АИР100S4 | 545 | 102 | ||
МПО2М-10-23,1-3/63 | 63 | 23,1 | 3,0 | АИР100S4 | 430 | 3000 | 102 |
Условия эксплуатации
Паспортный ресурс и максимальную наработку обеспечит специфика эксплуатации планетарного мотор-редуктора МПО2М-10:
- Режим работы S1 (ГОСТ 183-74) — продолжительность эксплуатации до 24 ч/сут;
- Тип нагрузки — постоянная и переменная не превышая номинальный крутящий момент;
- Направление вращение — в любую сторону;
- Внешняя среда — невзрывоопасная, неагрессивная,
- Запыленность воздуха — до 10 мг/м3;
- Климатические исполнения и категория размещения — У3 (ГОСТ 15150-69);
- Высота над уровнем моря — до 1000 м (ГОСТ 183-74).
Чертежи и размеры
Тип мотор-редуктора | Габаритные размеры | Диаметры фланца | Крепежные размеры | ||||||||||||||
Lmax | L1 | L2 | L3 | L5 | L6 | L7 | D | D1 | D2 | B | B1 | H | H1 | H2 | d3 | d4 | |
МПО-2М-10 | 755 | 430 | 110 | 16 | 125 | 150 | 210 | 270 | 300 | 330 | 300 | 250 | 365 | 160 | 20 | 13 | 17 |
Присоединительные размеры валов
Мотор-редуктор | L | L1 | L2 | d | d1 | d2 | b | t |
МПО-2М | 80 | 5 | 4 | 40k6 | 32 | 38 | 12 | 43 |

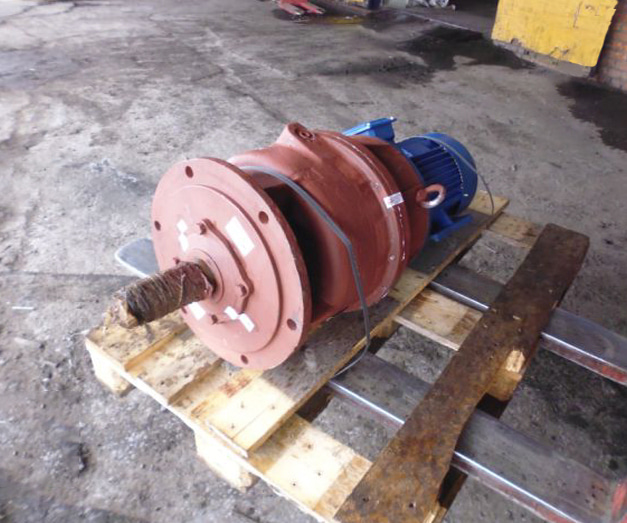

Монтажные исполнения
Тип монтажного исполнения определяет способ крепления мотор-редуктора МПО2М-10 к рабочему механизму:
- ВК — вертикальное с опорным фланцем, выходным валом вниз и кольцевой канавкой;

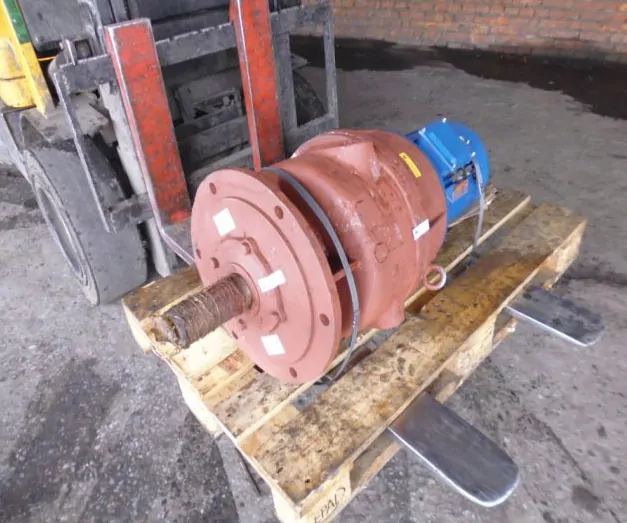

- Ф-2П — горизонтальное, фланцевое с полумуфтой;
- Ф-2В — горизонтальное, с цилиндрическим концом вала;
- Щ — горизонтальное на опорных лапах;

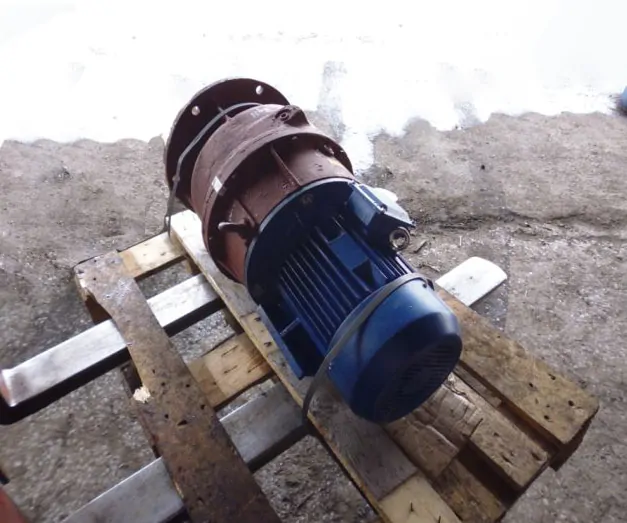

- Ф — горизонтальное с опорным фланцем;
- В — вертикальное с опорным фланцем, валом вниз.
Расшифровка маркировки

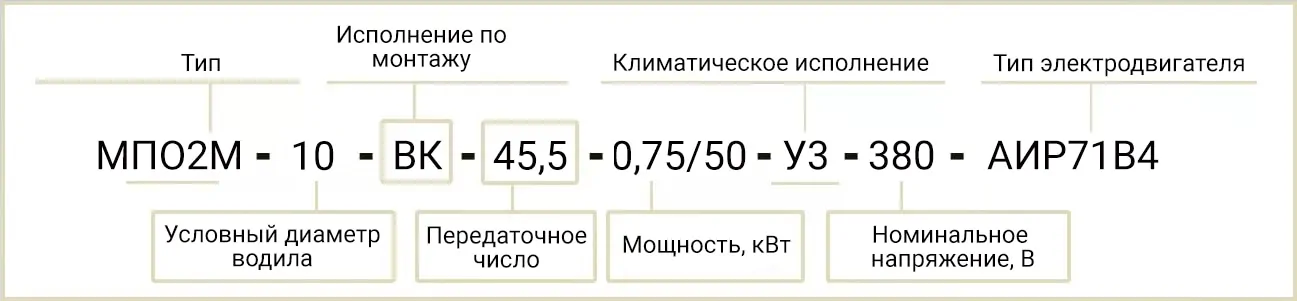

Условное обозначение содержит информацию о частоте вращения выходного вала, передаточном числе, монтажном и климатическом исполнении, мощности и маркировке электродвигателя, диаметре водила, напряжению питания. Ниже приводим расшифровку маркировки.
