Технические характеристики
Основные технические характеристики мотор-редукторов МПО2М-15, заявленные в паспорте, сведены в таблице. Количество оборотов на выходном валу, номинальный крутящий момент, передаточное число, радиальная нагрузка, масса, мощность и маркировка устанавливаемого мотора. Мотор-редукторы МПО-2М-15ВК, могут комплектоваться электродвигателями взрывобезопасного исполнения (2В, АИМ) — в таблице указан вес с комплектацией электродвигателями АИР.
Тип мотор-редуктора | Полная маркировка | Частота вращения, об/мин | Передаточное число | Мощность двигателя, кВт | Марка двигателя | Крутящий момент, Нм | Радиальная нагрузка, Н | Вес, кг |
МПО-2М-15 | МПО2М-15-2469-0,55/0,56 | 0,56 | 2469 | 0,55 | АИР71А4 | 2350 | 7000 | 186 |
МПО2М-15-204-0,75/4,6 | 4,6 | 204 | 0,75 | АИР80A6 | 1370 | 190 | ||
МПО2М-15-204-0,75/6,7 | 6,7 | 204 | 0,75 | АИР71B4 | 940 | 186 | ||
МПО2М-15-101,7-1,5/14 | 14 | 101,7 | 1,5 | АИР80B4 | 930 | 7000 | 191 | |
МПО2М-15-81,5-4/18 | 18 | 81,5 | 4,0 | АИР100L4 | 1930 | 206 | ||
МПО2М-15-81,5-3/18 | 18 | 81,5 | 3,0 | АИР100S4 | 1450 | 207 | ||
МПО2М-15-46,9-5,5/31 | 31 | 46,9 | 5,5 | АИР112M4 | 1590 | 7000 | 228 | |
МПО2М-15-32,1-5,5/45 | 45 | 32,1 | 5,5 | АИР112M4 | 1095 | 228 | ||
МПО2М-15-32,1-7,5/45 | 45 | 32,1 | 7,5 | АИР132S4 | 1495 | 252 | ||
МПО2М-15-32,1-11/45 | 45 | 32,1 | 11 | АИР132M4 | 2195 | 267 | ||
МПО2М-15-24,6-7,5/59 | 59 | 24,6 | 7,5 | АИР132S4 | 1140 | 7000 | 252 | |
МПО2М-15-24,6-11/59 | 59 | 24,6 | 11 | АИР132M4 | 1675 | 267 |
Условия эксплуатации
Паспортный ресурс и максимальную наработку обеспечит специфика эксплуатации планетарного мотор-редуктора МПО2М-15:
- Режим работы S1 (ГОСТ 183-74) — продолжительность эксплуатации до 24 ч/сут;
- Тип нагрузки — постоянная и переменная не превышая номинальный крутящий момент;
- Направление вращение — в любую сторону;
- Внешняя среда — невзрывоопасная, неагрессивная,
- Запыленность воздуха — до 10 мг/м3;
- Климатические исполнения и категория размещения — У3 (ГОСТ 15150-69);
- Высота над уровнем моря — до 1000 м (ГОСТ 183-74).

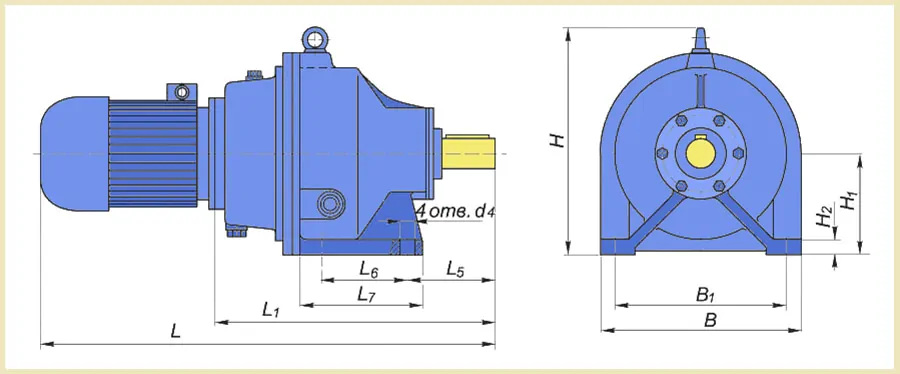

Чертежи и размеры
Тип мотор-редуктора | Габаритные размеры | Диаметры фланца | Крепежные размеры | ||||||||||||||
Lmax | L1 | L2 | L3 | L5 | L6 | L7 | D | D1 | D2 | B | B1 | H | H1 | H2 | d3 | d4 | |
МПО-2М-15 | 1065 | 620 | 190 | 20 | 215 | 210 | 295 | 330 | 375 | 420 | 460 | 390 | 495 | 225 | 35 | 22 | 22 |

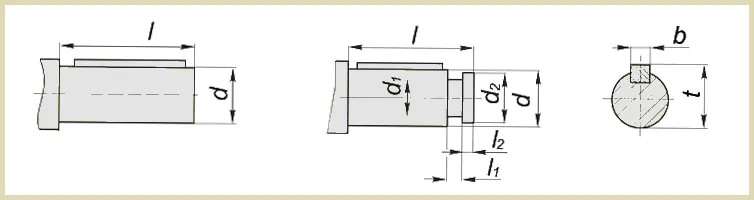

Присоединительные размеры валов
Мотор-редуктор | L | L1 | L2 | d | d1 | d2 | b | t |
МПО-2М-15 | 140 | 8 | 6 | 65k6 | 55 | 62 | 18 | 69 |
Монтажные исполнения
Тип монтажного исполнения определяет способ крепления мотор-редуктора МПО2М-15 к рабочему механизму:

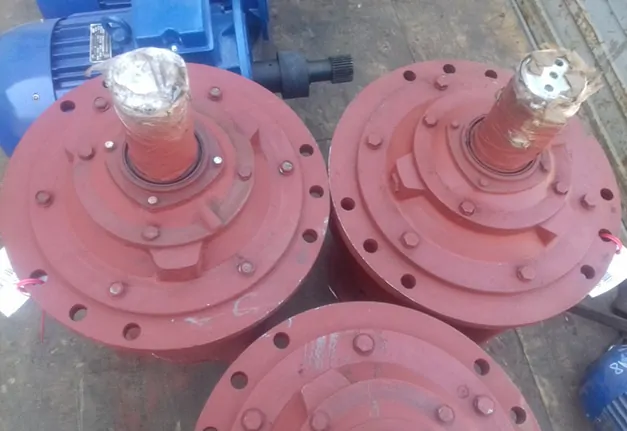

- ВК — вертикальное с опорным фланцем, выходным валом вниз и кольцевой канавкой;
- Ф-2П — горизонтальное, фланцевое с полумуфтой;
- Ф-2В — горизонтальное, с цилиндрическим концом вала;
- Щ — горизонтальное на опорных лапах;

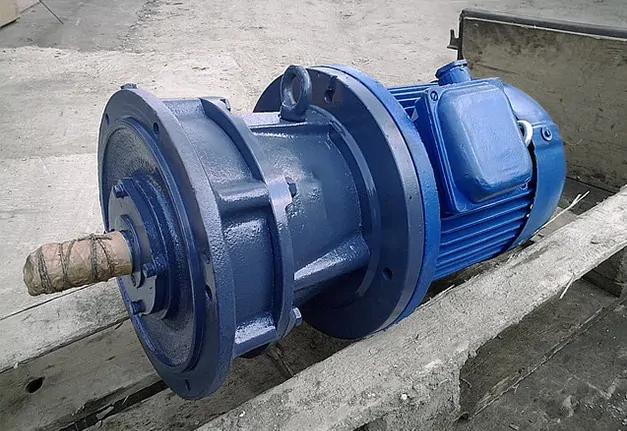

- Ф — горизонтальное с опорным фланцем;
- В — вертикальное с опорным фланцем, валом вниз.

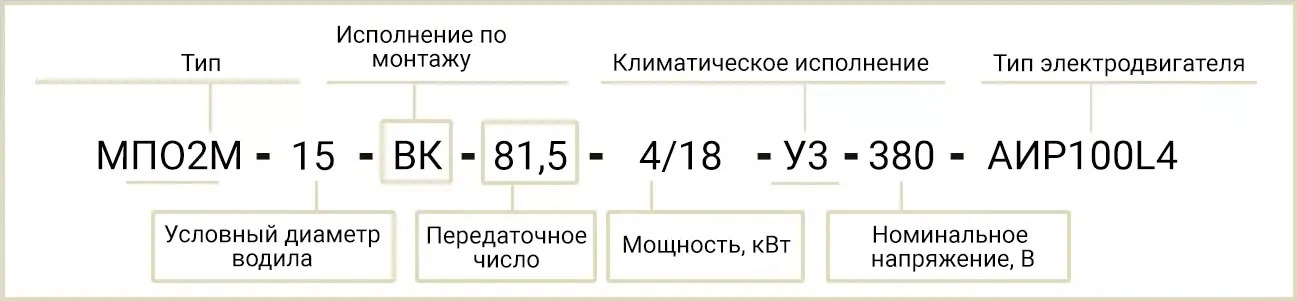

Расшифровка маркировки
Условное обозначение содержит информацию о частоте вращения выходного вала, передаточном числе, монтажном и климатическом исполнении, мощности и маркировке электродвигателя, диаметре водила, напряжению питания. Ниже приводим расшифровку маркировки.

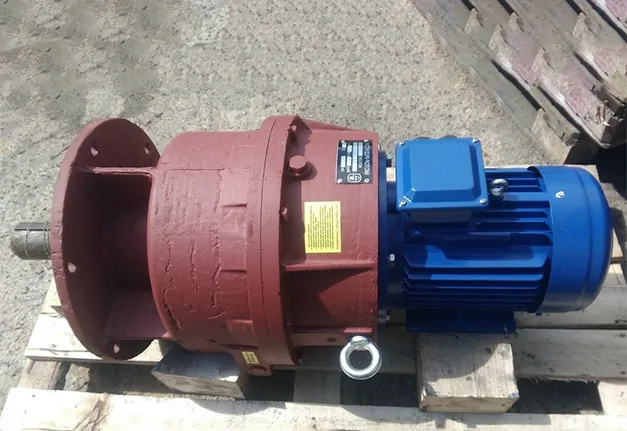

Купить мотор-редуктор МПО2М-15
«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем купить мотор-редукторы МПО2М-15 с частотой вращения вала 0,56; 4,6; 6,7; 14; 18, 31; 45; 59 об/мин по заводской цене. Крепление на лапах или фланец, с горизонтальным или вертикальным монтажным исполнением.
Цены
Цена на мотор-редуктор МПО2М-15 зависит от новизны и качества, мощности и типа электродвигателя. МПО-2М-15 может комплектоваться мотором общепромышленного исполнения или взрывобезопасного — что повлияет на конечную стоимость. Цена надежного мотор-редуктора МПО-2М-15ВК складского хранения с рабочей гарантией — от 12250 грн с НДС.
Производим планетарные мотор-редукторы МПО-2М-15 в соответствии со строгими требованиями ОТК. Комплектуем электродвигателями производства Украина, Китай либо Беларусь адаптируя цену под требования заказчика.
