Маневрові лебідки

•
•
•

Маневрова лебідка – це спеціальна тягова лебідка для пересування вагонів, вагонеток, платформ, цистерн та інших несамохідних залізничних та шахтних транспортних засобів. Використовується як альтернатива маневрового тепловоза для підтягування та буксирування поїздів, обміну завантажених поїздів на порожні та інших робіт на вантажно-розвантажувальних ділянках прирейкових залізничних складів. Розрізняються за типом приводу – електричні та пневматичні, за кількістю барабанів – двобарабанні та однобарабанні.

• Каталог
• Улаштування
• Схема
• Покупка
• Характеристики
• Установка і кріплення

Замовити маневрову лебідку за телефоном

Каталог

Технічні характеристики

Основними технічними характеристиками маневрових лебідок є тягове зусилля, канатоємність та швидкість навивки каната. Для більш детального перегляду технічних параметрів переходьте до моделі, що цікавить, клікнувши на маркування маневрової лебідки в таблиці.

Вимоги до експлуатації

Маневрові електролебідки розраховані на експлуатацію за таких умов:

• Температура навколишнього середовища – від – 40°С до + 40°С.
• Частота струму – 50 Гц.
• Концентрація пилу – до 10 мг/м3;
• Робоче положення – кріплення на горизонтальній площині;
• Вологість – не більше 85%;
• Режим роботи – легкий, середній.

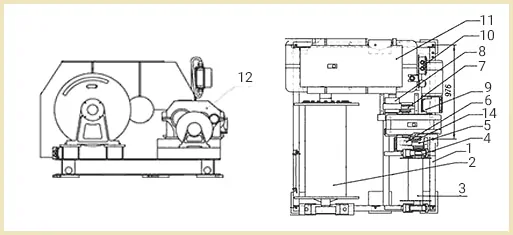

Улаштування

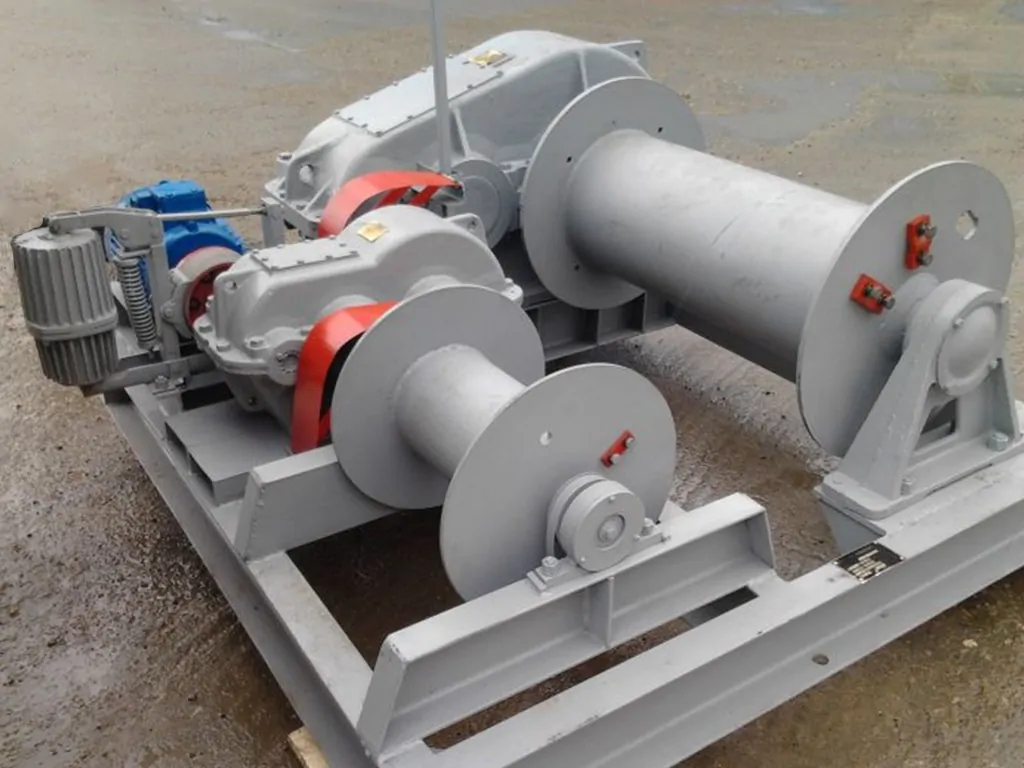

Конструкція вагонної маневрової лебідки залежить від поставлених перед нею задач. В якості прикладу розберемо улаштування електричної двобарабанної маневрової лебідки. Основні елементи конструкції: головний і допоміжний барабани, малий і великий редуктори, електродвигун і пускова апаратура – всі вузли монтуються на загальній звареній рамі. Залежно від робочого середовища та умов експлуатації лебідки маневрового типу можуть комплектуватися електричним обладнанням у вибухозахищеному виконанні, частотним перетворювачем, пультом радіокерування, звуковою сигналізацією.

Установка і кріплення

Маневрова лебідка встановлюється на заздалегідь спроектований фундамент. При виборі місця встановлення враховуються геодезичні та геологічні дослідження, захист від прямої дії опадів та сонячних променів, вільний доступ до огляду механізму для проведення ремонтних робіт та технічного огляду. Кріплення до майданчика виконується анкерними болтами, стропування через скоби та отвори передбачені конструкцією рами маневрової лебідки.

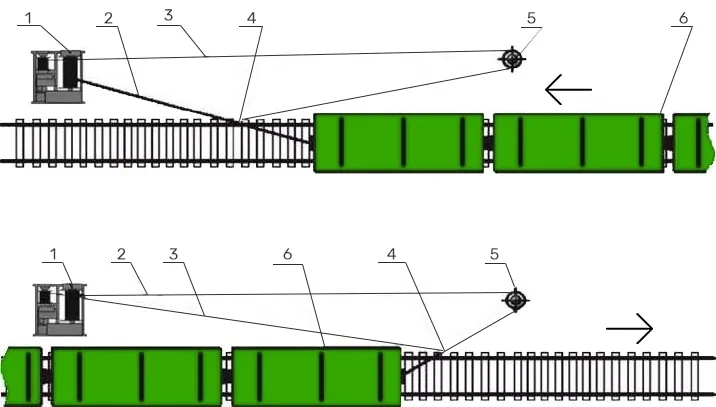

Схема роботи двобарабанної маневрової лебідки

На канаті головного барабана встановлюється петля з коушем для кріплення вагона. Канат допоміжного барабана кріпиться до петлі основного троса за допомогою затискача. Кожен із барабанів приводиться в дію від кулачкових муфт незалежно один від одного. Увімкнення та вимкнення муфт здійснюється рукояттю або електромагнітом. Розмотування та підтягування петлі троса основного барабана до автозчеплення вагона виконується реверсивним включенням допоміжного барабана.

Після закріплення основного троса до вагона, допоміжний барабан відключається і включається головний – закріплений склад буксирується у бік електричної маневрової лебідки. Детальний монтаж із правильним розташуванням оборотного блоку представлений на схемі:

1. Лебідка маневрова;
2. Канат головного барабана;
3. Канат допоміжного барабана;
4. Место з’єднання каната головного і допоміжного барабана;
5. Оборотний блок;
6. Рухомий состав.

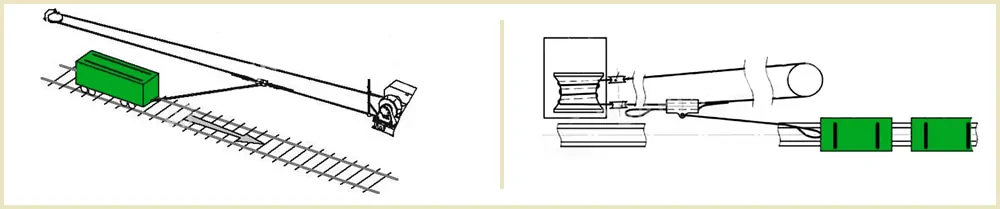

Схема роботи реверсивної маневрової лебідки

Де придбати маневрову лебідку в Україні?

У Систем Якості ви можете купити електричні шахтні та залізничні маневрові лебідки для пересування вагонів, вагонеток, платформ, цистерн та інших несамохідних залізничних та шахтних транспортних засобів. Все обладнання та механізми відповідають ГОСТ, проходять випробування та перевірку ВТК.

Ціна

Ціна маневрової лебідки залежить від вартості та кількості обладнання, що входить у конструкцію механізму. Залежно від середовища роботи, електричне обладнання маневрової лебідки може виготовлятись у вибухозахищеному виконанні, що позначиться на вартості. Лебідки можуть комплектуватись запчастинами виробництва України, Китаю та Білорусії, адаптуючи вартість під бюджет замовника. Для розрахунку ціни лебідки маневровою електричною – зв’яжіться з менеджером за телефоном або надішліть запит на електронну пошту.
