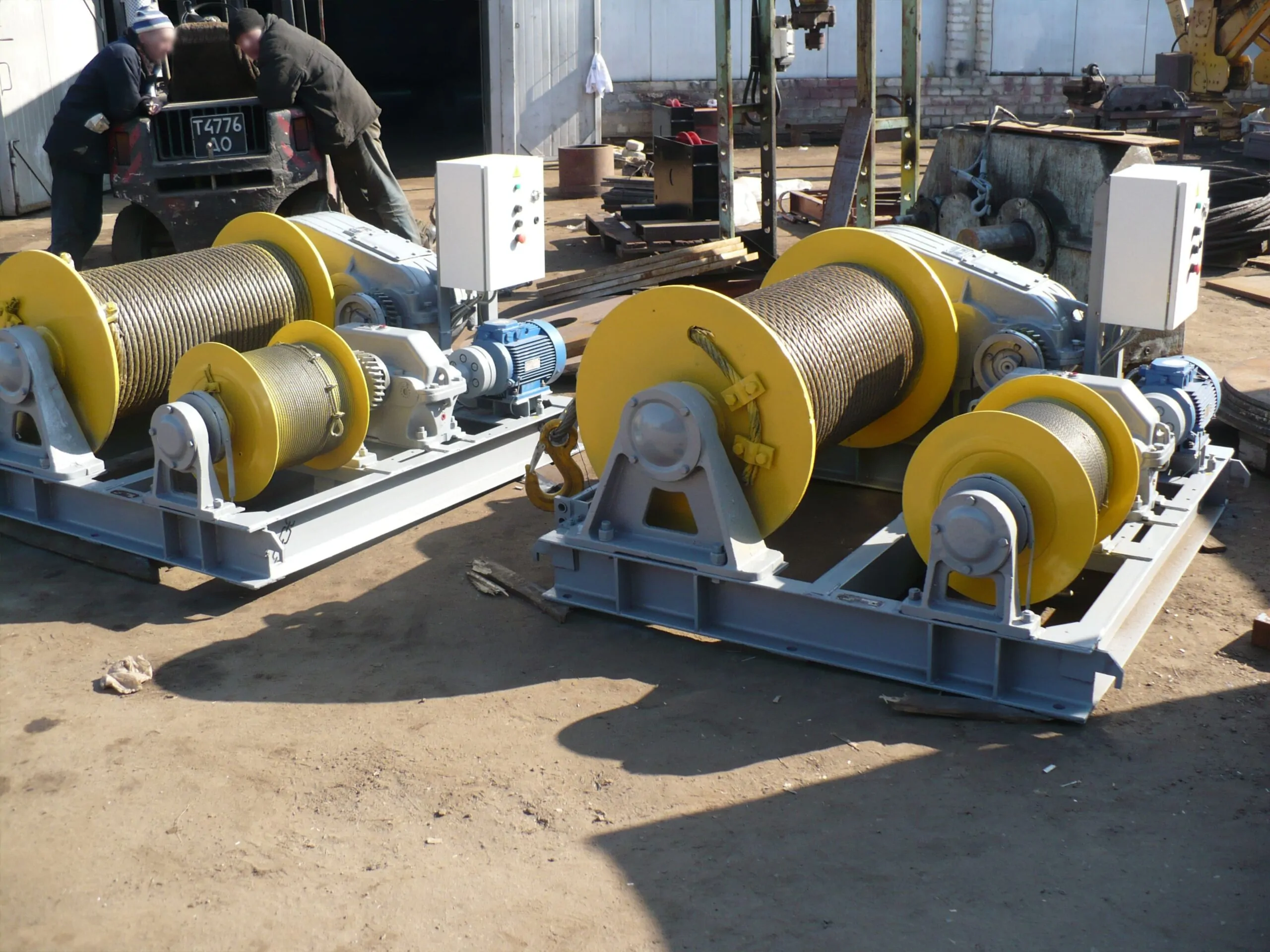

Лебедка ТЛ-8М

Лебедка ТЛ-8М – это электрическая двухбарабанная железнодорожная маневровая лебедка для передвижения вагонов, платформ, цистерн. Применяется на погрузочно-разгрузочных участках прирельсовых железнодорожных складов как альтернатива маневровому тепловозу. Тяговое усилие 8000 кгс позволяет буксировать 8 жд вагонов с массой груза до 500 т. Производится в общепромышленном (ТУ 4835-001-44936263-2014) и взрывозащищенном исполнениях ( ГОСТ 12.2.020-76).

Технические характеристики

В таблице указаны технические характеристики лебедки ТЛ-8М согласно паспорта: тяговое усилие, скорость навивки каната на барабаны, вес буксируемых вагонов, канатоемкость и тд.

Маневровая лебедка ТЛ-8М Технические характеристики
Тяговое усилие, кгс Скорость навивки на 1 слое, м/с Канатоёмкость, м Диаметр каната, мм Редуктор Масса груза в ЖД вагонах, т Мощность двигателя, кВт Габариты, мм Масса, кг
Главный барабан 8000 0,052 250 25,5 1Ц2У-400/РМ-650 500 7,5 1945x1830x1115 2770
Вспомогательный барабан 1000 0,34 250 8,3 1Ц2У-200/РМ-350 —

Требования к эксплуатации

Лебедка ТЛ-8М рассчитана на эксплуатацию в таких условиях:

  • Температура окружающей среды — от — 40°С до + 40°С;
  • Напряжение питания — 380/660 В;
  • Частота тока — 50 Гц;
  • Концентрация пыли — до 10 мг/м3;
  • Рабочее положение – крепление на горизонтальной плоскости;
  • Влажность — не более 85%;
  • Режим работы — средний.

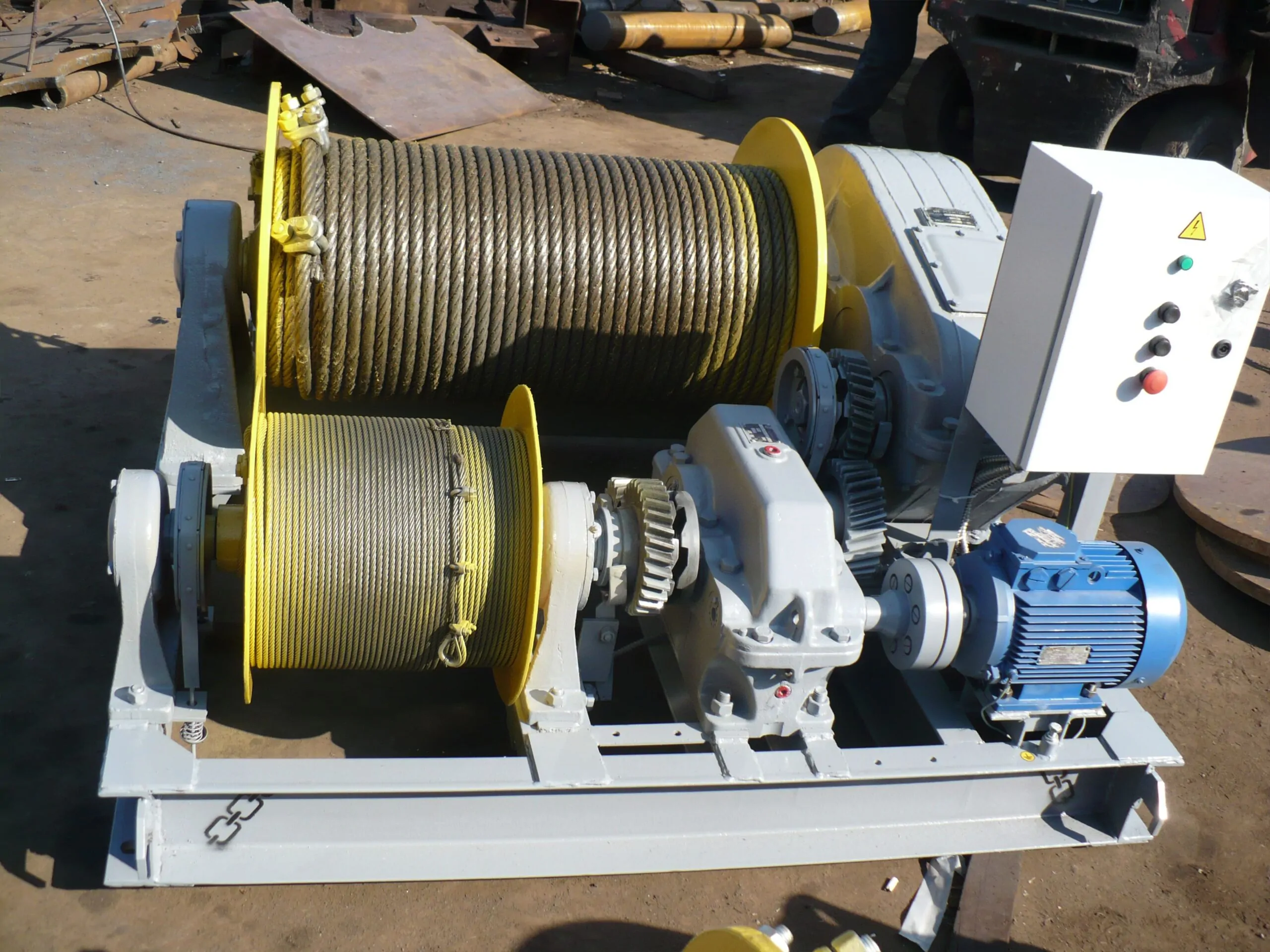

Устройство

При выполнение маневров вагонов с взрывоопасным грузом или цистерн с горюче-смазочными материалами лебедки ТЛ-8М могут комплектоваться: взрывобезопасными электрооборудованием, взрывозащищенным тормозом, бронзовыми шестернями.

  1. Сварная рама;
  2. Вспомогательный барабан;
  3. Электрический шкаф;
  4. Тормозная лента;
  5. Кулачковая муфта;
  6. Тормозная лента;
  7. Главный барабан;
  8. Ролик;
  9. Соединительная муфта;
  10. Шестерня;
  11. Корпус подшипника;
  12. Шестерня;
  13. Электродвигатель;
  14. Редуктор РМ-650;
  15. Редуктор РМ-350;
  16. Подшипник опоры.

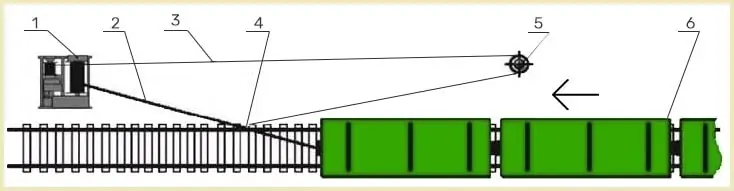

Схема установки

Лебедка ТЛ-8М устанавливается на заранее спроектированный фундамент, согласно инструкции по установке и руководству по эксплуатации. Крепеж к площадке выполняется анкерными болтами через отверстия предусмотренные конструкцией рамы. Подробный монтаж с правильным расположением оборотного блока представлен на схеме:

  1. Лебедка ТЛ-8М;
  2. Канат главного барабана;
  3. Канат вспомогательного барабана;
  4. Место соединения канатов;
  5. Оборотный блок;
  6. Железнодорожный состав.

Где купить лебедку ТЛ-8М в Украине?

У Систем Качества вы можете купить лебедку ТЛ-8М в стандартной комплектации или согласно вашему техническому заданию. Маневровая железнодорожная лебедка ТЛ-8М может поставляться в общепромышленном или взрывозащищенном исполнении. Перед отгрузкой все оборудование проходит испытание и проверку ОТК.

Цена

Цена лебедки ТЛ-8М зависит от типа исполнения, комплектации, производителя основных узлов. Лебедки могут комплектоваться запчастями производства Украины, Китая и Белоруссии, адаптируя стоимость под бюджет заказчика. Для просчета цены электрической лебедки ТЛ-8М — свяжитесь с менеджером по телефону или пришлите техническое задание на электронную почту.
