Лебедка ТЛ-8Б

Лебедка ТЛ-8Б фото
  • ТЛ-8Б - лебедка маневровая железнодорожная
  • ЖД лебедка ТЛ-8Б
  • Электрическая лебедка ТЛ 8Б
Лебедка ТЛ-8Б – это электрическая двухбарабанная железнодорожная маневровая лебедка для передвижения вагонов, платформ, цистерн. Применяется на погрузочно-разгрузочных участках прирельсовых железнодорожных складов как альтернатива маневровому тепловозу. Тяговое усилие 5000 кгс позволяет буксировать 5 жд вагонов с массой груза до 315 т. Производится в общепромышленном (ТУ 4835-001-44936263-2014) и взрывозащищенном исполнениях ( ГОСТ 12.2.020-76).

Технические характеристики

В таблице указаны технические характеристики лебедки ТЛ-8Б согласно паспорта: тяговое усилие, скорость навивки каната на барабаны, вес буксируемых вагонов, канатоемкость и тд.

Маневровая лебедка ТЛ-8Б Технические характеристики
Тяговое усилие, кгс Скорость навивки на 1 слое, м/с Канатоёмкость, м Диаметр каната, мм Редуктор Масса груза в ЖД вагонах, т Мощность двигателя, кВт Габариты, мм Масса, кг
Главный барабан 5000 0,035 220 22,5 1Ц2У-315/РМ-500 315 3,0 1534x1545x925 1200
Вспомогательный барабан 500 0,38 230 6,9 1Ц2У-160/РМ-250 –

Требования к эксплуатации

Маневровая лебедка ТЛ-8Б двухбарабанная для жд вагоновЛебедка ТЛ-8Б рассчитана на эксплуатацию в таких условиях:

  • Температура окружающей среды – от – 40°С до + 40°С;
  • Напряжение питания – 380/660 В;
  • Частота тока – 50 Гц;
  • Концентрация пыли – до 10 мг/м3;
  • Рабочее положение – крепление на горизонтальной плоскости;
  • Влажность – не более 85%;
  • Режим работы – средний.

Устройство

При выполнение маневров вагонов с взрывоопасным грузом или цистерн с горюче-смазочными материалами лебедки ТЛ-8Б могут комплектоваться: взрывобезопасными электрооборудованием, взрывозащищенным тормозом, бронзовыми шестернями.

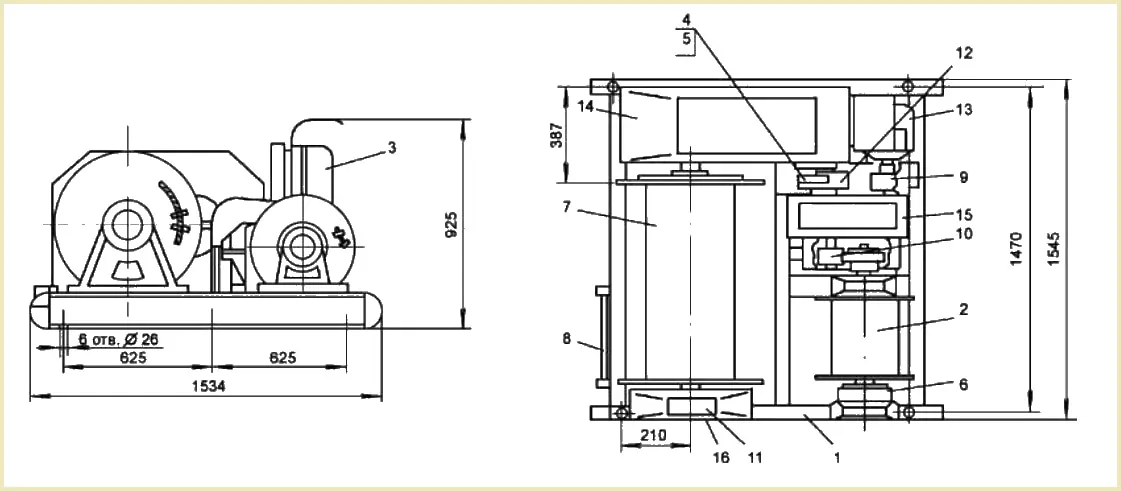

Габаритные размеры лебедки ТЛ-8Б чертеж

  1. Сварная рама;
  2. Вспомогательный барабан;
  3. Электрический шкаф;
  4. Тормозная лента;
  5. Кулачковая муфта;
  6. Тормозная лента;
  7. Главный барабан;
  8. Ролик;
  9. Соединительная муфта;
  10. Шестерня;
  11. Корпус подшипника;
  12. Шестерня;
  13. Электродвигатель;
  14. Редуктор Ц2У-315Н;
  15. Редуктор Ц2У-160;
  16. Подшипник опоры.

Схема установки

Лебедка ТЛ-8Б устанавливается на заранее спроектированный фундамент, согласно инструкции по установке и руководству по эксплуатации. Крепеж к площадке выполняется анкерными болтами через отверстия предусмотренные конструкцией рамы. Подробный монтаж с правильным расположением оборотного блока представлен на схеме:

Схема монтажа лебедки ТЛ-8Б

  1. Лебедка ТЛ-8Б;
  2. Канат главного барабана;
  3. Канат вспомогательного барабана;
  4. Место соединения канатов;
  5. Оборотный блок;
  6. Железнодорожный состав.

Где купить лебедку ТЛ-8Б в Украине?

У Систем Качества вы можете купить лебедку ТЛ-8Б в стандартной комплектации или согласно вашему техническому заданию. Маневровая железнодорожная лебедка ТЛ-8Б может поставляться в общепромышленном или взрывозащищенном исполнении. Перед отгрузкой все оборудование проходит испытание и проверку ОТК.

Цена

Цена лебедки ТЛ-8Б зависит от типа исполнения, комплектации, производителя основных узлов. Лебедки могут комплектоваться запчастями производства Украины, Китая и Белоруссии, адаптируя стоимость под бюджет заказчика. Для просчета цены электрической лебедки ТЛ-8Б – свяжитесь с менеджером по телефону или пришлите техническое задание на электронную почту.
