Редуктор РМ-250

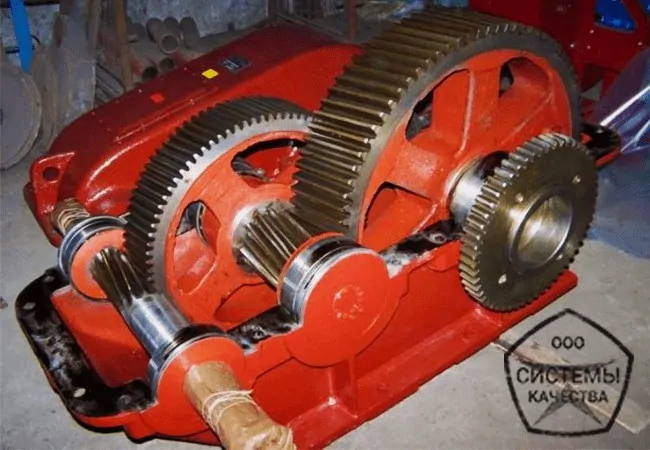

Цилиндрический редуктор РМ-250 – машиностроительный двухступенчатый редуктор, используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это приводы грузоподъемных кранов, горнодобывающая промышленность, лебедки. Редукторы РМ являются предшественниками всех редукторов, которые изготавливались на пост советском пространстве. За многие годы производства проводилось множество модернизаций с целью устранения недостатков. Главная особенность – работа с относительно повышенной запыленностью.

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем купить редуктор РМ-250 с передаточными числами 8; 10; 12,5; 16; 20; 22,4; 31,5; 40; 50. Вал – конический или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора РМ-250, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе каталог цилиндрических редукторов.

Типоразмер редуктора Номинальное передаточное число Номинальная радиальная нагрузка на тихоходном валу, Н Номинальный крутящий момент на тихоходном валу, Нм Объем масла, л Вес, кг КПД
РМ-250 8;10;12,5;16;20;22,4;31,5;40;50 18500 300 1,6 85 0,98

Особенности эксплуатации

Допустимые режимы эксплуатации редукторов с цилиндрической передачей:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли свыше 10 мг/м³.

Марка подшипников

В таблице маркировки подшипников, устанавливаемые на быстроходный, тихоходный, промежуточный валы. Данная таблица будет не заменима при замене вышедших из строя подшипников.

Выходной вал Количество Промежуточный вал Количество Входной вал Количество
412 2 406 2 406 2
412, 217 по 1

Чертежи редуктора РМ-250

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора РМ-250.

awc awt awb H H1 H2 H3 L L1 L2 L3 L4 L5 B B1 B2 d n,шт
250 150 100 312 160 22 540 320 235 238,5 200 230 230 190 17 4

Цилиндрический вал

Цилиндрический входной и выходной вал редуктора РМ250 зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж и размеры цилиндрического рм-250
Вал l d b t
Выходной 82 55m6 16 60

Конический вал

Конический вал редуктора РМ-250 наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами, зачастую используется для посадки шкивов для ременной передачи. Диаметр, вынос и прочие размеры указаны на чертеже.

Вал l l1 d d1 b t
Входной 80 58 30 M20*1,5 5 15,55

Вал в виде части зубчатой муфты

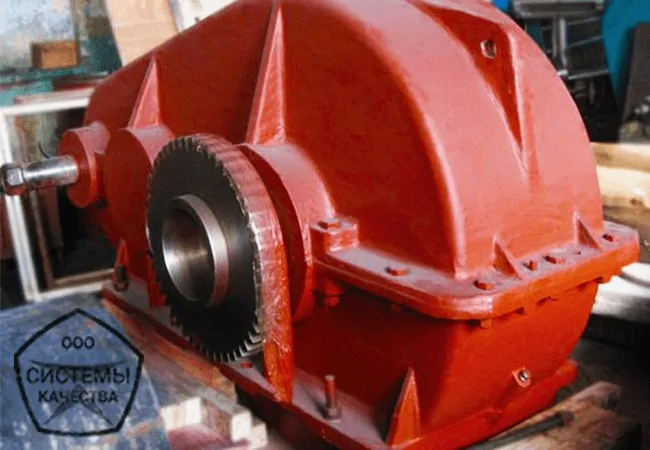

Вал в виде части зубчатой муфты редуктора РМ-250 используется для присоединения к исполнительному механизму с помощью муфты зубчатого типа. Данный тип вала позволяет увеличить допустимые радиально консольные нагрузки. Диаметр, вынос и прочие размеры указаны на чертеже.

L l l1 d d1 d2 b k Зацепление
m z
39,5 29,5 35 72 95 126 20 20 3 40

Варианты сборки

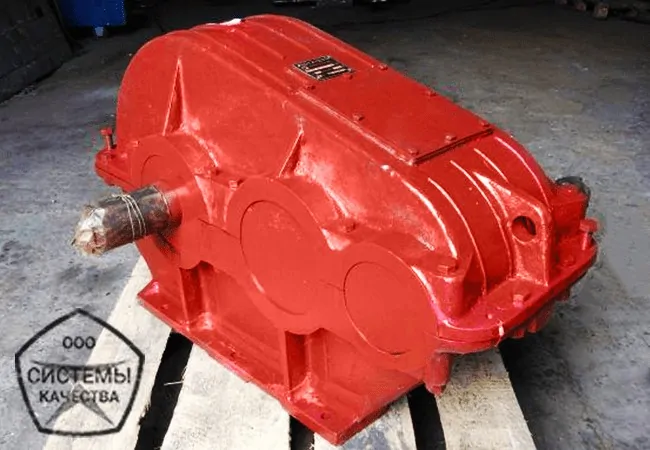

Вариант сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы РМ-250 с вариантом исполнения 12, 21, 22, 11. Сборки 31, 32, 33 используются при установке тормозных шкивов с колодочными тормозами ТКГ на второй конец быстроходного вала. Количество и исполнение быстроходных и тихоходных валов, влияют на цену редуктора.

Варианты сборки редукторов горизонтальных

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки РМ-250 40 12 у3

Подбор и покупка редуктора РМ-250

На четыре наиболее распространенные варианта сборки двухступенчатых РМ-250 приходится 36 моделей с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число 12 11 22 21
8 РМ-250-8-12 РМ-250-8-11 РМ-250-8-22 РМ-250-8-21
10 РМ-250-10-12 РМ-250-10-11 РМ-250-10-22 РМ-250-10-21
12,5 РМ-250-12,5-12 РМ-250-12,5-11 РМ-250-12,5-22 РМ-250-12,5-21
16 РМ-250-16-12 РМ-250-16-11 РМ-250-16-22 РМ-250-16-21
20 РМ-250-20-12 РМ-250-20-11 РМ-250-20-22 РМ-250-20-21
22,4 РМ-250-22,4-12 РМ-250-22,4-11 РМ-250-22,4-22 РМ-250-22,4-21
31,5 РМ-250-31,5-12 РМ-250-31,5-11 РМ-250-31,5-22 РМ-250-31,5-21
40 РМ-250-40-12 РМ-250-40-11 РМ-250-40-22 РМ-250-40-21
50 РМ-250-50-12 РМ-250-50-11 РМ-250-50-22 РМ-250-50-21

Цены редуктора РМ-250

Цена редуктора РМ-250 по Украине варьируется в зависимости от новизны и качества. Надежный РМ-250 с заводской подготовкой и рабочей гарантией можно купить по цене 8000 грн. Цена бу – 4000 грн без НДС. Но с ними осторожней.

Кроме того, на стоимость влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор РМ-250 цену Вам подскажут наши специалисты.

Редуктор РМ-250 работает с подъемными механизмами и высоким крутящим моментом. Некачественный РМ 250 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор РМ-250 с передаточными числами 50; 40; 31,5; 22,4; 20; 16; 12,5; 10; 8 заказывайте специалистам «Систем Качества»

Редуктор РМ-250 обновлено: 9 июня, 2020 автором: АИР Украины
