Редуктор РМ-750

Цилиндрический редуктор РМ-750 – машиностроительный двухступенчатый редуктор, используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это приводы грузоподъемных кранов, горнодобывающая промышленность, лебедки. Редукторы РМ являются предшественниками всех редукторов, которые изготавливались на пост советском пространстве. За многие годы производства проводилось множество модернизаций с целью устранения недостатков. Главная особенность – работа с относительно повышенной запыленностью.

  • Цилиндрический редуктор РМ-750-50
  • редуктор РМ-750 - двухступенчатый горизонтальный

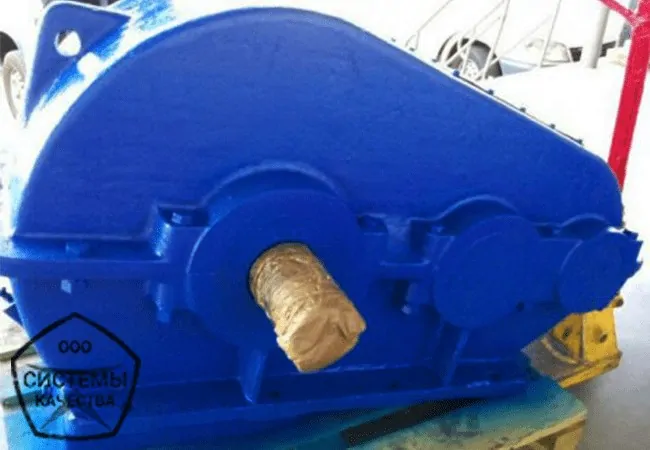

  • редуктор РМ-750-31,5 - двухступенчатый косозубый

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем купить редуктор РМ-750 с передаточными числами 8; 10; 12,5; 16; 20; 22,4; 31,5; 40; 50. Вал – конический или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора РМ-750, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе каталог цилиндрических редукторов.

Типоразмер редуктораНоминальное передаточное числоНоминальная радиальная нагрузка на тихоходном валу, ННоминальный крутящий момент на тихоходном валу, НмОбъем масла, лВес, кгКПД
РМ-7508;10;12,5;16;20;22,4;31,5;40;507900075004210300,98

Особенности эксплуатации

Допустимые режимы эксплуатации редукторов с цилиндрической передачей:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли свыше 10 мг/м³.

Марка подшипников

В таблице маркировки подшипников, устанавливаемые на быстроходный, тихоходный, промежуточный валы. Данная таблица будет не заменима при замене вышедших из строя подшипников.

Выходной валКоличествоПромежуточный валКоличествоВходной валКоличество
75262731824122

Чертежи редуктора РМ-750

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора РМ-750.

Размеры и чертеж редуктора РМ-750

awcawtawbHH1H2H3LL1L2L3L4L5BB1B2dn,шт
7504503007433201303514481025825275475450510510450258

Цилиндрический вал

Цилиндрический входной и выходной вал зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала рм-750
Валldbt
Выходной165110m628120

Конический вал

Конический вал наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами, зачастую используется для посадки шкивов для ременной передачи. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж конического вал
Валll1dd1bt
Входной14010560M42*3,01631,38

Вал в виде части зубчатой муфты

Чертеж вала в виде части зубчатой муфты редуктора
Вал в виде части зубчатой муфты редуктора РМ-750 используется для присоединения к исполнительному механизму с помощью муфты зубчатого типа. Данный тип вала позволяет увеличить допустимые радиально консольные нагрузки. Диаметр, вынос и прочие размеры указаны на чертеже.

Lll1dd1d2bkЗацепление
mz
7516681702603484032656

Варианты сборки

Вариант сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы РМ-750 с вариантом сборки 12, 21, 22, 11. Количество и исполнение быстроходных и тихоходных валов, влияют на цену редуктора.

Варианты сборки редукторов горизонтальных

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки РМ-750-40-12 у3

Подбор и покупка редуктора РМ-750

На четыре наиболее распространенные варианта сборки двухступенчатых РМ-750 приходится 36 моделей с разными передаточными числами, маркировки, которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число12112221
8РМ-750-8-12РМ-750-8-11РМ-750-8-22РМ-750-8-21
10РМ-750-10-12РМ-750-10-11РМ-750-10-22РМ-750-10-21
12,5РМ-750-12,5-12РМ-750-12,5-11РМ-750-12,5-22РМ-750-12,5-21
16РМ-750-16-12РМ-750-16-11РМ-750-16-22РМ-750-16-21
20РМ-750-20-12РМ-750-20-11РМ-750-20-22РМ-750-20-21
22,4РМ-750-22,4-12РМ-750-22,4-11РМ-750-22,4-22РМ-750-22,4-21
31,5РМ-750-31,5-12РМ-750-31,5-11РМ-750-31,5-22РМ-750-31,5-21
40РМ-750-40-12РМ-750-40-11РМ-750-40-22РМ-750-40-21
50РМ-750-50-12РМ-750-50-11РМ-750-50-22РМ-750-50-21

Цены редуктора РМ-750

Цена редуктора РМ-750 по Украине варьируется в зависимости от новизны и качества. Надежный РМ-750 с заводской подготовкой и рабочей гарантией можно купить по цене 50000 грн. Цена бу – 25000 грн без НДС. Но с ними осторожней.

Кроме того, на стоимость влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор РМ-750 цену Вам подскажут наши специалисты.

Редуктор РМ-750 работает с подъемными механизмами и высоким крутящим моментом. Некачественный РМ-750 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор РМ-750 с передаточными числами 50; 40; 31,5; 22,4; 20; 16; 12,5; 10; 8 заказывайте специалистам «Систем Качества»
