Лебедка ЛЭМ-20

Лебедка ЛЭМ-20 фото
  • ЛЭМ-20- лебедка маневровая железнодорожная двухбарабанная
  • ЖД лебедка ЛЭМ-20

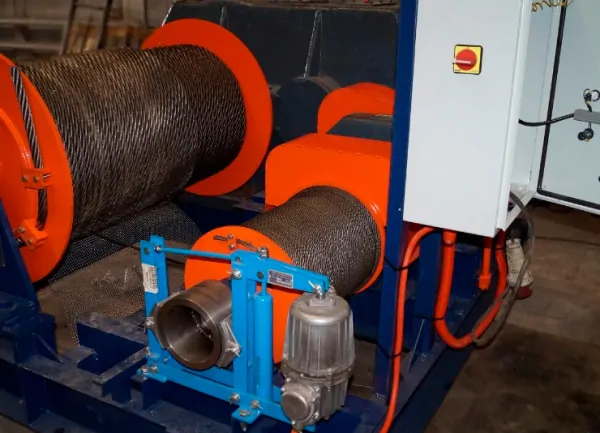

  • Специальная электрическая маневровая лебедка ЛЭМ 20
Лебедка ЛЭМ-20 – это специальная электрическая двухбарабанная железнодорожная маневровая лебедка для передвижения вагонов, платформ, цистерн. Применяется на погрузочно-разгрузочных участках прирельсовых железнодорожных складов как альтернатива маневровому тепловозу. Тяговое усилие 20000 кгс позволяет буксировать 19 жд вагонов с массой груза до 1200 т. Производится в общепромышленном (ТУ 4835-001-44936263-2014) и взрывозащищенном исполнениях ( ГОСТ 12.2.020-76).

Технические характеристики

В таблице указаны технические характеристики лебедки ЛЭМ-20 согласно паспорта: тяговое усилие, скорость навивки каната на барабаны, вес буксируемых вагонов, канатоемкость и тд.

Маневровая лебедка ЛЭМ-20 Технические характеристики
Тяговое усилие, кгс Скорость навивки на 1 слое, м/с Канатоёмкость, м Диаметр каната, мм Масса груза в ЖД вагонах, т Мощность двигателя, кВт Габариты, мм Масса, кг
Главный барабан 20000 0,064 365 37 1200 22 2690x2360x1680 5500
Вспомогательный барабан 3200 0,54 380 15 –

Требования к эксплуатации

Маневровая лебедка ЛЭМ-20 двухбарабанная для жд вагоновЛебедка ЛЭМ20 рассчитана на эксплуатацию в таких условиях:

  • Температура окружающей среды – от – 40°С до + 40°С;
  • Напряжение питания – 380/660 В;
  • Частота тока – 50 Гц;
  • Концентрация пыли – до 10 мг/м3;
  • Рабочее положение – крепление на горизонтальной плоскости;
  • Влажность – не более 85%;
  • Режим работы – средний.

Устройство

При выполнение маневров вагонов с взрывоопасным грузом или цистерн с горюче-смазочными материалами двухбарабанные лебедки ЛЭМ-20 могут комплектоваться: взрывобезопасными электрооборудованием, взрывозащищенным тормозом, бронзовыми шестернями.

Согласно технического задания заказчика, лебедка может комплектоваться: устройством плавного пуска и остановки, преобразователем частоты, выносным пультом управления или радиоуправлением, звуковой сигнализацией.

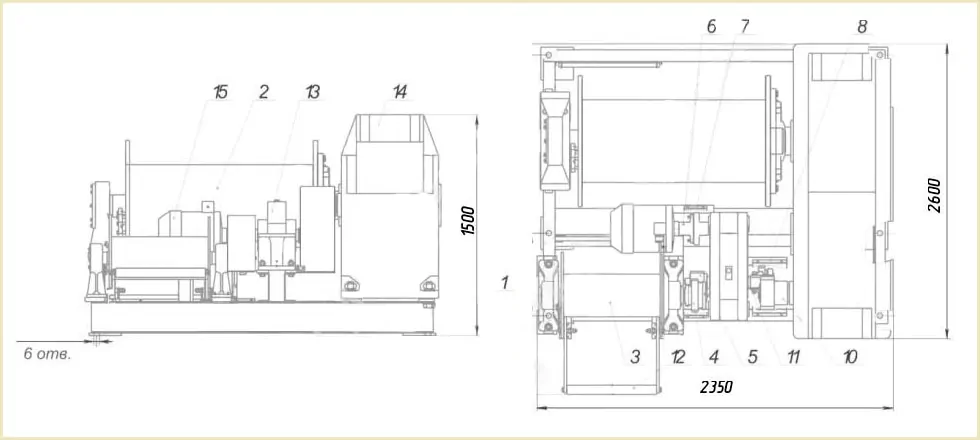

Габаритные размеры лебедки ЛЭМ-20 чертеж

  1. Сварная рама;
  2. Главный барабан;
  3. Вспомогательный барабан;
  4. Кулачковая муфта;
  5. Шестерня;
  6. Муфта;
  7. Кожух;
  8. Кожух;
  9. Электроаппаратура пусковая;
  10. Шестерня;
  11. Кулачковая муфта;
  12. Прижим;
  13. Редуктор;
  14. Редуктор;
  15. Электродвигатель.

Схема установки

Лебедка ЛЭМ-20 устанавливается на заранее спроектированный фундамент, согласно инструкции по установке и руководству по эксплуатации. Крепеж к площадке выполняется анкерными болтами через отверстия предусмотренные конструкцией рамы. Подробный монтаж с правильным расположением оборотного блока представлен на схеме:

Схема монтажа лебедки ЛЭМ-20

  1. Лебедка ЛЭМ-20;
  2. Канат главного барабана;
  3. Канат вспомогательного барабана;
  4. Место соединения канатов;
  5. Оборотный блок;
  6. Железнодорожный состав.

Где купить лебедку ЛЭМ-20 в Украине?

У Систем Качества вы можете купить лебедку ЛЭМ-20 в стандартной комплектации или согласно вашему техническому заданию. Маневровая железнодорожная лебедка ЛЭМ20 может поставляться в общепромышленном или взрывозащищенном исполнении. Перед отгрузкой все оборудование проходит испытание и проверку ОТК.

Цена

Цена лебедки ЛЭМ-20 зависит от типа исполнения, комплектации, производителя основных узлов. Лебедки могут комплектоваться запчастями производства Украины, Китая и Белоруссии, адаптируя стоимость под бюджет заказчика. Для просчета цены электрической двухбарабанной лебедки ЛЭМ-20 – свяжитесь с менеджером по телефону или пришлите техническое задание на электронную почту.
