Лебедка ЛЭМ-8

Технические характеристики

В таблице указаны технические характеристики лебедки ЛЭМ-8 согласно паспорта: тяговое усилие, скорость навивки каната на барабаны, вес буксируемых вагонов, канатоемкость и тд.

Маневровая лебедка ЛЭМ-8Технические характеристики
Тяговое усилие, кгсСкорость навивки на 1 слое, м/сКанатоёмкость, мДиаметр каната, ммРедукторМасса груза в ЖД вагонах, тМощность двигателя, кВтГабариты, ммМасса, кг
Главный барабан80000,06935025,51Ц2Н-450500111990x1730x11603800
Вспомогательный барабан7000,437109,11Ц2У-200

Требования к эксплуатации

Лебедка ЛЭМ8 рассчитана на эксплуатацию в таких условиях:

  • Температура окружающей среды — от — 40°С до + 40°С;
  • Напряжение питания — 380/660 В;
  • Частота тока — 50 Гц;
  • Концентрация пыли — до 10 мг/м3;
  • Рабочее положение – крепление на горизонтальной плоскости;
  • Влажность — не более 85%;
  • Режим работы — средний.

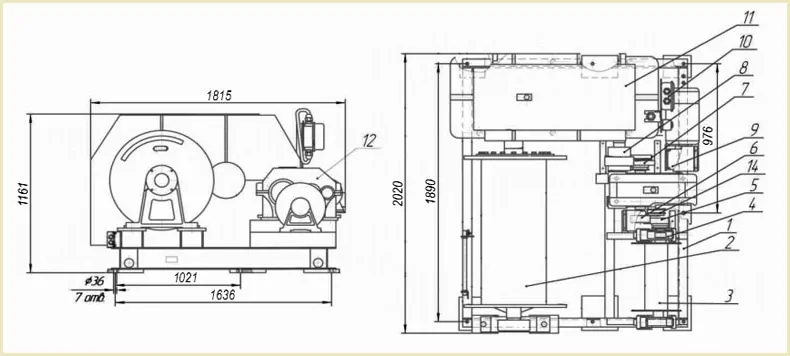

Устройство

При выполнение маневров вагонов с взрывоопасным грузом или цистерн с горюче-смазочными материалами двухбарабанные лебедки ЛЭМ-8 могут комплектоваться: взрывобезопасными электрооборудованием, взрывозащищенным тормозом, бронзовыми шестернями. Согласно технического задания заказчика, лебедка может комплектоваться: устройством плавного пуска и остановки, преобразователем частоты, выносным пультом управления или радиоуправлением, звуковой сигнализацией.

  1. Сварная рама;
  2. Главный барабан;
  3. Вспомогательный барабан;
  4. Корпус подшипника;
  5. Муфта кулачковая;
  6. Шестерня;
  7. Муфта кулачковая;
  8. Шестерня;
  9. Муфта;
  10. Электроаппаратура пусковая;
  11. Редуктор Ц2Н-450;
  12. Редуктор Ц2У-200;
  13. Электродвигатель.

Схема установки

Лебедка ЛЭМ-8 устанавливается на заранее спроектированный фундамент, согласно инструкции по установке и руководству по эксплуатации. Крепеж к площадке выполняется анкерными болтами через отверстия предусмотренные конструкцией рамы. Подробный монтаж с правильным расположением оборотного блока представлен на схеме:

  1. Лебедка ЛЭМ-8;
  2. Канат главного барабана;
  3. Канат вспомогательного барабана;
  4. Место соединения канатов;
  5. Оборотный блок;
  6. Железнодорожный состав.

Где купить лебедку ЛЭМ-8 в Украине?

У Систем Качества вы можете купить лебедку ЛЭМ-8 и ЛЭМ-8ЭII в стандартной комплектации или согласно вашему техническому заданию. Маневровая железнодорожная лебедка ЛЭМ8 может поставляться в общепромышленном или взрывозащищенном исполнении. Перед отгрузкой все оборудование проходит испытание и проверку ОТК.

Цена

Цена лебедки ЛЭМ-8 зависит от типа исполнения, комплектации, производителя основных узлов. Лебедки могут комплектоваться запчастями производства Украины, Китая и Белоруссии, адаптируя стоимость под бюджет заказчика. Для просчета цены электрической двухбарабанной лебедки ЛЭМ-8 — свяжитесь с менеджером по телефону или пришлите техническое задание на электронную почту.

Лебедка ЛЭМ-8 обновлено: 7 августа, 2020 автором: АИР Украины
