Каталог

Каталог конічно-циліндричних редукторів містить технічну інформацію – ряд передавальних чисел, момент, що крутить, характеристики, фотографії, розміри, креслення, діаметри валів, схеми складання, об’єм масла, складальні креслення, розшифровки маркувань, ціни.

Для перегляду технічних характеристик і детального опису – тисніть на маркування потрібної моделі.

Двоступінчаті:

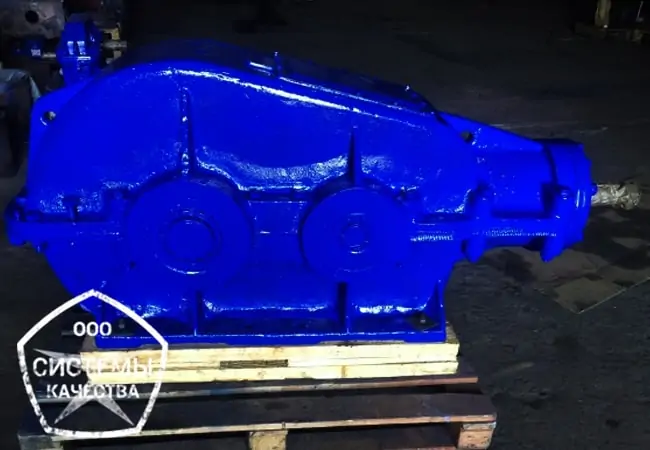

Редуктор КЦ1 – конічно-циліндричний дврступінчатий. Номінальні передаточні числа 6,3–28, обертаючий момент 520–9000 Нм. В якості швидкохідного ступеню використовуєтьсяя конічна передача, заснована на зачепленні двох коліс.

Триступінчаті:

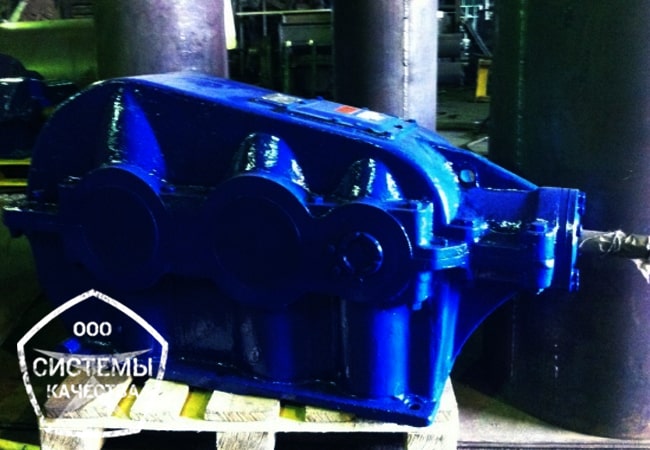

Редуктор КЦ2 – трьохступінчатий комбінований з циліндричним вихідним валом. Передатки від 28–180, номінальний обертаючий момент 8750–200000 Нм. В зачепленні застосовується два типи зубчатих зачеплень, конічне і циліндричне.

Конічно-циліндричні мотор-редуктори

У каталозі вказані основні технічні характеристики, підбирайте конічно-циліндричний мотор-редуктор за передатним числом і крутним моментом. Детальні параметри для розрахунку – кількість обертів, розміри, схему, масу, вагу, креслення можна подивитися, натиснувши на маркування необхідної моделі в таблиці.

Каталог конічно-циліндричних мотор-редукторів	Технічні характеристики
Каталог конічно-циліндричних мотор-редукторів	Передатне число	Крутний момент, Нм	Діаметр вала редуктора, мм
K 35390	5,71-157,42	290-600	35, 40
K 40390	7,82-142,18	500-850	40, 45
K 50390	8,13-161,23	800-1800	50
K 60390	7,97-183,08	1500-3500	60
K 70390	10,64-183,27	3000-5000	70
K 90390	10,72-168,56	4500-8000	90
K 100390	8,69-152,74	6800-13000	100

Переваги і недоліки конічних передач

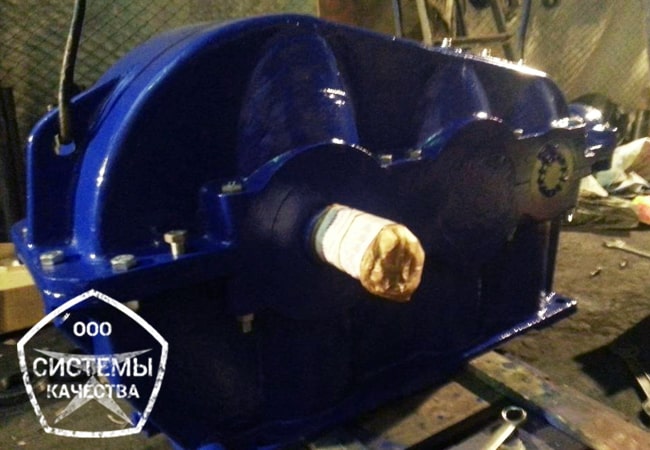

Коніческо-циліндричний редуктор – редукційний механізм комбінованого типу. Поєднання циліндричних та конічних зачеплень підвищує плавність ходу при високих навантаженнях. Призначені для роботи у приводах: екструдерів, транспортерів, шахтних тягачів.

Переваги:

кутова передача обертання – зручність монтажу, зменшення габаритів при компоновці з двигуном;
ККД більше 90% – циліндричне зачеплення дозволяє досягти високого ККД, втрати на конічному ступені не значні
стійкість до високиї навантажень та низький знос – характерно для циліндричної передачі

Недоліки:

складність конструкції – потребуж підвищеної точності, при виготовленні конічних шестерней
втрати потужності в конічній передачі – вали ступеню піддаються підвищеним осьовим і радіальним навантаженням
підвищений рівень шуму – відсутність постійної линії контакту в зачепленні конічної передачі.

Є питання чи хочете купити конічно-циліндричний редуктор – зателефонуйте зі спеціалістом відділу збуту «Систем Якості».
