Редуктор КЦ1-200

Коническо-цилиндрический редуктор КЦ1 200 – общепромышленный двухступенчатый редуктор, используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это подъемно-транспортное оборудование. Коническая передача дает возможность изменения направления оси вращения.

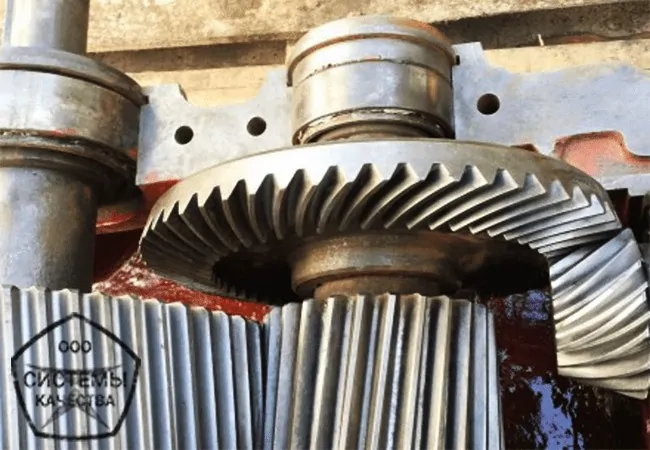

  • Коническо-цилиндрический двухступенчатый редуктор КЦ1-200
  • редуктор КЦ1 200 - с конической косозубой передачей

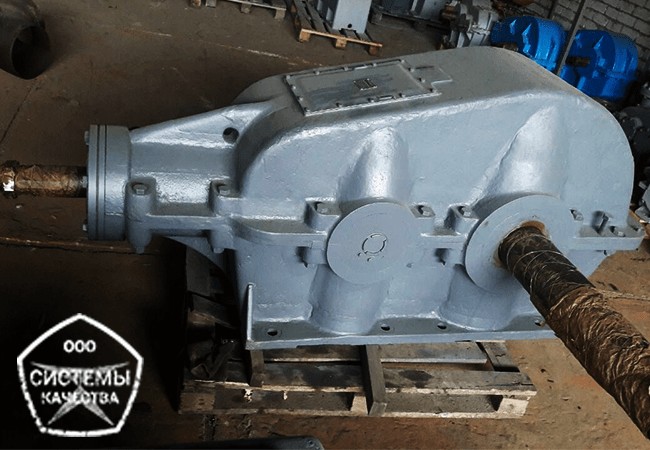

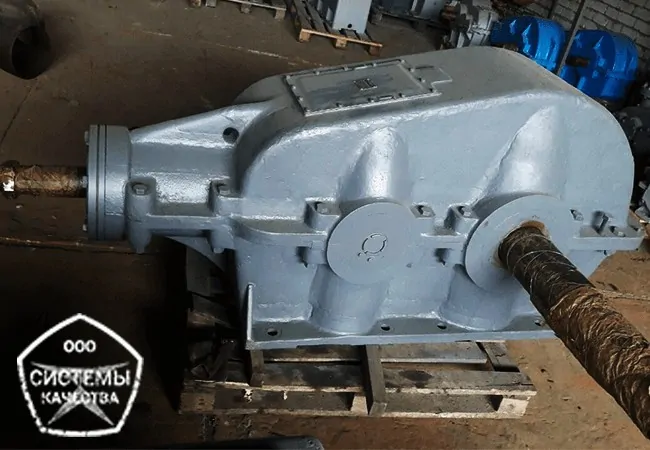

  • КЦ1-200 - редуктор для транспортеров

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор КЦ1-200 с передаточными числами 6,3; 10; 14; 20; 28. Вал – конический или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора КЦ1-200, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе каталог коническо-цилиндрических редукторов.

Типоразмер редуктораНоминальное передаточное числоНоминальная радиальная нагрузка на тихоходном валу, ННоминальный крутящий момент на тихоходном валу, НмВес, кгКПД
КЦ1-2006,3;10;14;20;2851005201860,94

Особенности эксплуатации

Технические характеристики редуктора коническо-цилиндрического КЦ1-200 определяют допустимые режимы эксплуатации:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Размеры и чертеж редуктора КЦ1-200

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора КЦ1-200.

Размеры и чертеж редуктора КЦ1

AwtLL1L2L3L4HH1hh1BAA1dп
2009004808546024743522520300375250174

Размеры и чертеж валов КЦ1

Цилиндрический вал

Цилиндрический входной и выходной вал конического косозубого редуктора  КЦ1-200 зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала редуктора
Валldbt
Выходной80451448,5

Конический вал

Конический вал редуктора КЦ1 200 наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж конического вала редуктора
Валll1dd1bt
Входной1108240M24*2,01020,9

Варианты сборки редуктора КЦ1-200

Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы КЦ1 200 с вариантом сборки 41, 42, 43.

Варианты сборки КЦ

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели, содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки КЦ1-200

Все варианты сборки и передаточные числа

На четыре наиболее распространенные варианта сборки двухступенчатых КЦ1 200 приходится 15 моделей с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число414243
6,3КЦ1-200-6,3-41КЦ1-200-6,3-42КЦ1-200-6,3-43
10КЦ1-200-10-41КЦ1-200-10-42КЦ1-200-10-43
14КЦ1-200-14-41КЦ1-200-14-42КЦ1-200-14-43
20КЦ1-200-20-41КЦ1-200-20-42КЦ1-200-20-43
28КЦ1-200-28-41КЦ1-200-28-42КЦ1-200-28-43

Цена

Цена редуктора КЦ1-200 по Украине варьируется в зависимости от новизны и качества. Надежный КЦ1-200 с заводской подготовкой и рабочей гарантией может достигать по цене 20000 грн. Цена бу – 12000. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На конический косозубый редуктор КЦ1-200 цену Вам подскажут наши специалисты.

Редуктор КЦ1-200 работает с подъемными механизмами и высоким крутящим моментом. Некачественный КЦ1-200 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор КЦ1-200 с передаточными числами 28; 20; 14; 10; 6,3 заказывайте специалистам «Систем Качества»

Редуктор КЦ1-200 обновлено: Октябрь 28, 2019 автором: АИР Украины
