Редуктор КЦ2-1000

Коническо-цилиндрический редуктор КЦ2 1000 – общепромышленный трехступенчатый редуктор, используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это подъемно-транспортное оборудование. Коническая передача дает возможность изменения направления оси вращения.

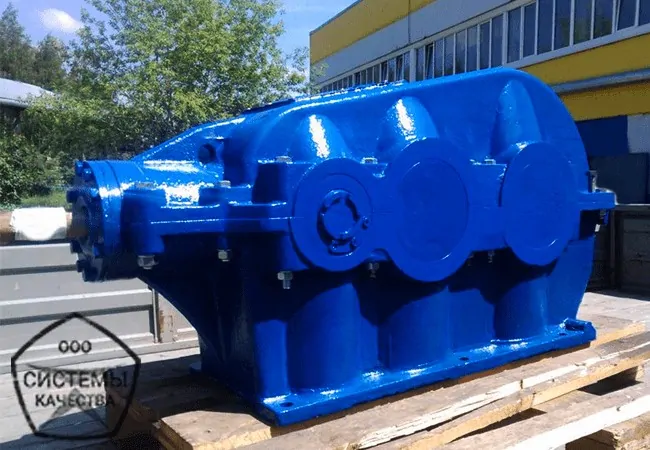

  • Коническо-цилиндрический трехступенчатый редуктор КЦ2-1000

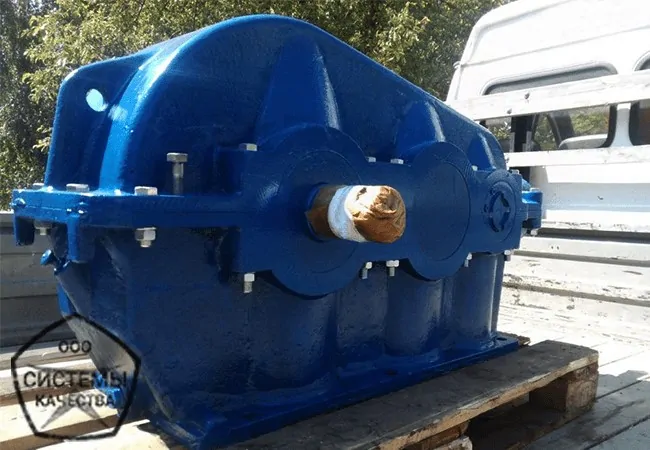

  • редуктор КЦ2 1000 - с конической косозубой передачей

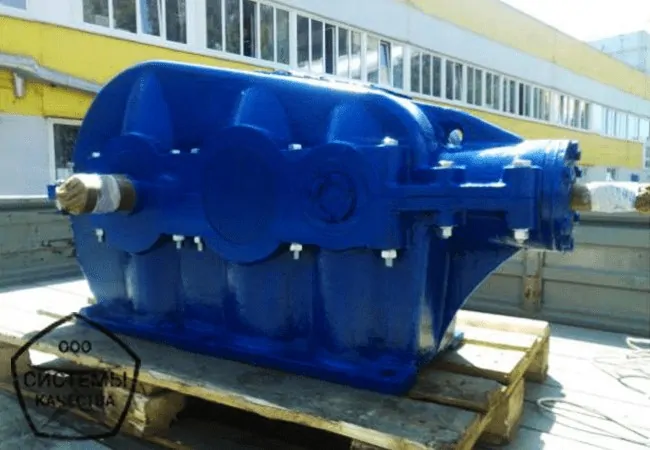

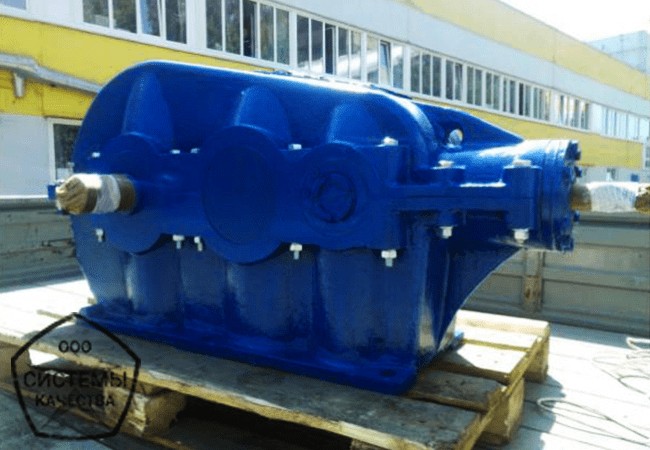

  • КЦ2 1000 - редуктор для транспортеров

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор КЦ2-1000 с передаточными числами 28; 45; 71; 112; 180. Вал – конический или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора КЦ2-1000, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе каталог коническо-цилиндрических редукторов.

Типоразмер редуктораНоминальное передаточное числоНоминальная радиальная нагрузка на тихоходном валу, ННоминальный крутящий момент на тихоходном валу, НмВес, кгКПД
КЦ2-100028;45;71;112;180280001650026580,91

Особенности эксплуатации

Технические характеристики редуктора коническо-цилиндрического КЦ2-1000 определяют допустимые режимы эксплуатации:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Размеры и чертеж редуктора КЦ2-1000

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора КЦ2-1000.

Размеры и чертеж редуктора КЦ2

AwтAwпLL1L2L3L4HH1hh1BAA1dп
600400248217001658486159564004020069015306003310

Размеры и чертеж валов КЦ2

Цилиндрический вал

Цилиндрический входной и выходной вал конического косозубого редуктора КЦ2 1000 зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала редуктора
Валldbt
Выходной25013032137

Конический вал

Конический вал редуктора КЦ2-1000 наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж конического вала редуктора
Валll1dd1bt
Входной14010560M42*3,01631,4

Варианты сборки редуктора КЦ2-1000

Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы КЦ2 1000 с вариантом сборки 41, 42, 43.

Варианты сборки КЦ

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели, содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки КЦ2-1000

Все варианты сборки и передаточные числа

На четыре наиболее распространенные варианта сборки трехступенчатых КЦ2 1000 приходится 15 моделей с разными передаточными числами, маркировки, которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число414243
28КЦ2-1000-28-41КЦ2-1000-28-42КЦ2-1000-28-43
45КЦ2-1000-45-41КЦ2-1000-45-42КЦ2-1000-45-43
71КЦ2-1000-71-41КЦ2-1000-71-42КЦ2-1000-71-43
112КЦ2-1000-112-41КЦ2-1000-112-42КЦ2-1000-112-43
180КЦ2-1000-180-41КЦ2-1000-180-42КЦ2-1000-180-43

Цена

Цена редуктора КЦ2-1000 по Украине варьируется в зависимости от новизны и качества. Надежный КЦ2-1000 с заводской подготовкой и рабочей гарантией может достигать по цене 80000 грн. Цена бу – 30000. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На конический косозубый редуктор КЦ-1000 цену Вам подскажут наши специалисты.

Редуктор КЦ2 1000 работает с подъемными механизмами и высоким крутящим моментом. Некачественный КЦ2-1000 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор КЦ2-1000 с передаточными числами 180; 112; 71; 45; 28 заказывайте специалистам «Систем Качества»
