Редуктор КЦ2-750

Коническо-цилиндрический редуктор КЦ2 750 – общепромышленный трехступенчатый редуктор, используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это подъемно-транспортное оборудование. Коническая передача дает возможность изменения направления оси вращения.

  • Коническо-цилиндрический трехступенчатый редуктор КЦ2-750

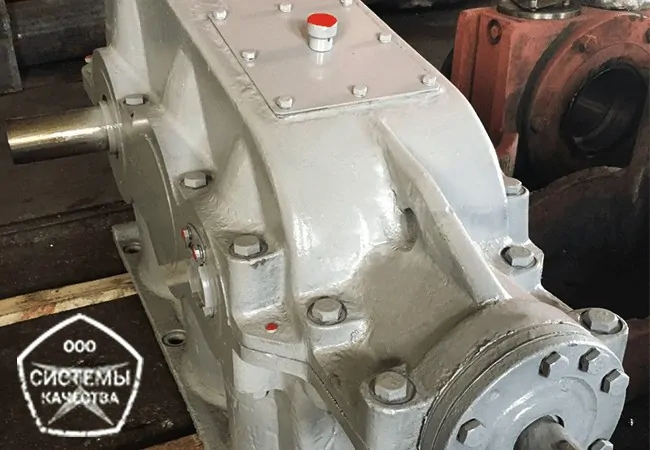

  • редуктор КЦ2 750 - с конической косозубой передачей

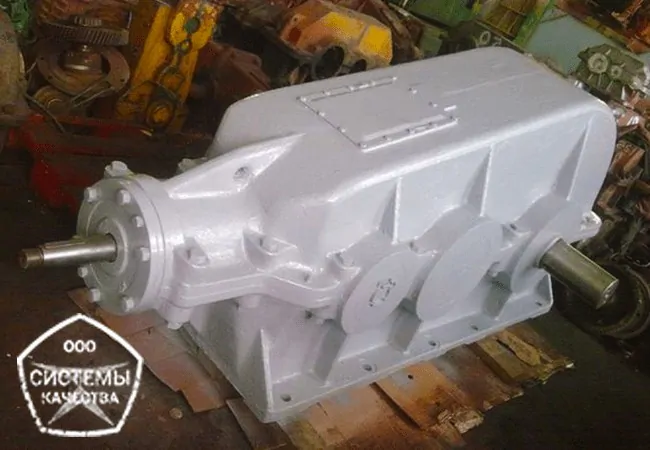

  • КЦ2 750 - редуктор для транспортеров

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор КЦ2-750 с передаточными числами 28; 45; 71; 112; 180. Вал – конический или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора КЦ2-750, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе каталог коническо-цилиндрических редукторов.

Типоразмер редуктораНоминальное передаточное числоНоминальная радиальная нагрузка на тихоходном валу, ННоминальный крутящий момент на тихоходном валу, НмВес, кгКПД
КЦ2-75028;45;71;112;18015500675012400,91

Особенности эксплуатации

Технические характеристики редуктора коническо-цилиндрического КЦ2-750 определяют допустимые режимы эксплуатации:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Размеры и чертеж редуктора КЦ2-750

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора КЦ2-750.

Размеры и чертеж редуктора КЦ2

AwтAwпLL1L2L3L4HH1hh1BAA1dп
450300188312601206254647653353513055011204703310

Размеры и чертеж валов КЦ2

Цилиндрический вал

Цилиндрический входной и выходной вал конического косозубого редуктора КЦ2 750 зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала редуктора
Валldbt
Выходной170902595

Конический вал

Конический вал редуктора КЦ2-750 наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж конического вала редуктора
Валll1dd1bt
Входной1108250M36*3,01226

Варианты сборки редуктора КЦ2-750

Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы КЦ2 750 с вариантом сборки 41, 42, 43.

Варианты сборки КЦ

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели, содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки КЦ2-750

Все варианты сборки и передаточные числа

На четыре наиболее распространенные варианта сборки трехступенчатых КЦ2 750 приходится 15 моделей с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число414243
28КЦ2-750-28-41КЦ2-750-28-42КЦ2-750-28-43
45КЦ2-750-45-41КЦ2-750-45-42КЦ2-750-45-43
71КЦ2-750-71-41КЦ2-750-71-42КЦ2-750-71-43
112КЦ2-750-112-41КЦ2-750-112-42КЦ2-750-112-43
180КЦ2-750-180-41КЦ2-750-180-42КЦ2-750-180-43

Цена

Цена редуктора КЦ2-750 по Украине варьируется в зависимости от новизны и качества. Надежный КЦ2-750 с заводской подготовкой и рабочей гарантией может достигать по цене 130 000 грн. Цена бу – 60 000 грн. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На конический косозубый редуктор КЦ-750 цену Вам подскажут наши специалисты.

Редуктор КЦ2-750 работает с подъемными механизмами и высоким крутящим моментом. Некачественный КЦ2-750 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор КЦ2-750 с передаточными числами 180; 112; 71; 45; 28 заказывайте специалистам «Систем Качества»
