Редуктор Ц3ВК-125 и Ц3ВКФ-125

Цилиндрический редуктор Ц3ВК 125 – трехступенчатый крановый редуктор, применяется при повторно-кратковременных режимах работы. Используется в качестве приводов передвижения подъемно-транспортных механизмов. Основная сфера применения это опорные и подвесные краны.

  • Цилиндрический вертикальный редуктор Ц3ВК-125

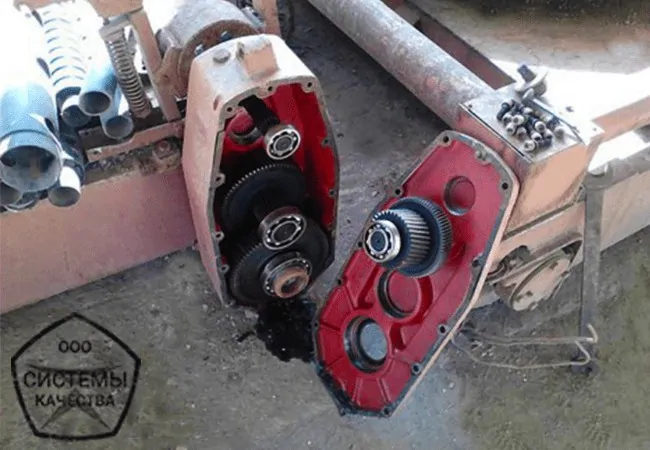

  • редуктор Ц3ВК-125 - трехступенчатый крановый

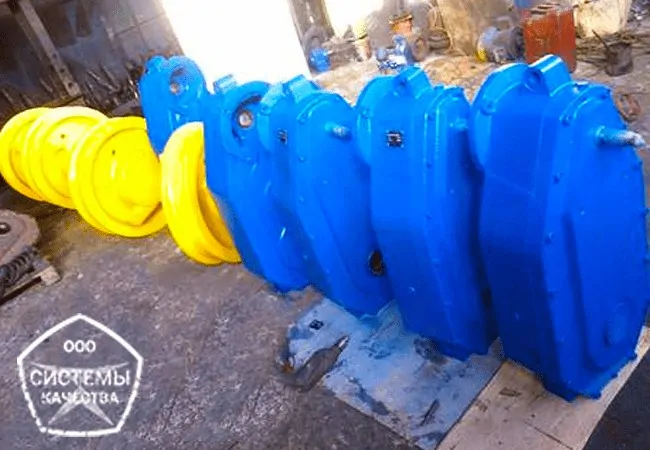

  • редуктор Ц3ВК 125 - для привода кран-балки

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор Ц3ВК-125 и Ц3ВКФ-125 с передаточными числами 10; 12,5; 16; 20; 25; 31,5; 40; 50. Вал – конический и полый, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора Ц3ВК-125, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе крановые редукторы каталог.

Типоразмер редуктораНоминальное передаточное числоНоминальный крутящий момент на тихоходном валу, НмЧастота вращения входного вала, мин-1Вес, кгКПД
Ц3ВК(Ф)-12510;12,5;16;20;25;31,5;40;505001500800,94

Особенности эксплуатации

Технические характеристики редуктора цилиндрического Ц3ВК(Ф)-125 определяют допустимые режимы эксплуатации:
  • Работа с остановками и переменными нагрузками;
  • Возможно реверсивное включение;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Размеры и чертеж редуктора Ц3ВК-125 и Ц3ВКФ-125

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора Ц3ВК-125(Ф).

Размеры и чертеж редуктора Ц3ВК

awсawтawбhh1LL1L2L3L4l1l2l3B1B2D3
3301258040180603923261402621851132320424418

Размеры и чертеж редуктора Ц3ВКФ

awcawтawбLL1L2L3L4l1l2l3BB1hh1D3
33012580620190353140290185113232042444018018

Размеры и чертеж валов Ц3ВК и Ц3ВКФ

Конический вал

Конический вал редуктора Ц3ВК125 и Ц3ВКФ125 наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами. Диаметр, вынос и прочие размеры указаны на чертеже.

чертеж конического вала ц3вк
Валaa1a2a3а4øа5øа6øа7
Входной604221524,922,925М16х1,5

Полый шлицевой выходной вал

Полый шлицевой вал редуктора Ц3ВК-125 используется для присоединения к исполнительному механизму. Данный тип вала позволяет уменьшить габаритные размеры конструкции и облегчить компоновку редуктора. Диаметр, вынос и прочие размеры указаны на чертеже.

чертеж шлицевого вала ц3вк
Валdd’m’9H
СТ СЭВ 295-76
ll1l2l3
Выходной6050’2’H9204253878

Полый шпоночный выходной вал

чертеж шпоночного вала ц3вк
Полый шпоночный вал редуктора Ц3ВК-125 используется для присоединения к исполнительному механизму. Данный тип вала позволяет уменьшить габаритные размеры конструкции и облегчить компоновку редуктора. Диаметр, вынос и прочие размеры указаны на чертеже.

Валøc5c6c7øc8c9c10c11
Выходной4548,312552538204

Варианты сборки редуктора Ц3ВК-125

Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы Ц3ВК 125 и Ц3ВКФ 125 с вариантом сборки 17, 27, 37, 38, 16, 26, 36.

Варианты сборки Ц3ВКФ

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки Ц3ВК-125

Все варианты сборки Ц3ВКФ-125 и передаточные числа

На четыре наиболее распространенные варианта сборки трехступенчатых Ц3ВК 125 приходится 28 моделей, маркировки, которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число17372636
10Ц3ВКФ-125-10-17Ц3ВКФ-125-10-37Ц3ВК-100-10-26Ц3ВК-125-10-36
12,5Ц3ВКФ-125-12,5-17Ц3ВКФ-125-12,5-37Ц3ВК-100-12,5-26Ц3ВК-125-12,5-36
16Ц3ВКФ-125-16-17Ц3ВКФ-125-16-37Ц3ВК-100-16-26Ц3ВК-125-16-36
20Ц3ВКФ-125-20-17Ц3ВКФ-125-20-37Ц3ВК-100-20-26Ц3ВК-125-20-36
25Ц3ВКФ-125-25-17Ц3ВКФ-125-25-37Ц3ВК-100-25-26Ц3ВК-125-25-36
31,5Ц3ВКФ-125-31,5-17Ц3ВКФ-125-31,5-37Ц3ВК-100-31,5-26Ц3ВК-125-31,5-36
40Ц3ВКФ-125-40-17Ц3ВКФ-125-40-37Ц3ВК-100-40-26Ц3ВК-125-40-36
50Ц3ВКФ-125-50-17Ц3ВКФ-125-50-37Ц3ВК-100-50-26Ц3ВК-125-50-36

Цена

Цена редуктора Ц3ВК-125 по Украине варьируется в зависимости от новизны и качества. Надежный Ц3ВК-125 с заводской подготовкой и рабочей гарантией может достигать по цене 11000 грн. Цена бу – 7000. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор Ц3ВК-125 цену Вам подскажут наши специалисты.

Редуктор Ц3ВК-125 работает с подъемными механизмами и высоким крутящим моментом. Некачественный Ц3ВКФ-125 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор Ц3ВК-125 или Ц3ВКФ-125 с передаточными числами  50; 40; 31,5; 25; 20; 16; 12,5; 10 заказывайте специалистам «Систем Качества»
