Редуктор ЦДНД-400

Редуктор ЦДНД-400 – цилиндрический двухступенчатый редуктор с зацеплением Новикова. Предназначен для эксплуатации в непрерывном режиме работы в приводах питателей, конвейеров, элеваторов и другого оборудования используемого на углеобогатительных предприятий. Благодаря применению зацепления Новикова, обладает высокой нагрузочной способностью и малым уровнем шума относительно косозубого зацепления.

  • Цилиндрический двухступенчатый редуктор ЦДНД-400

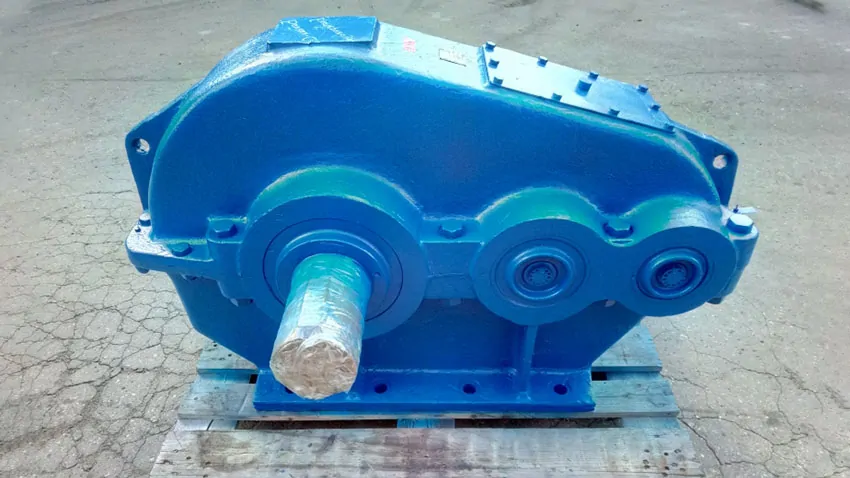

  • редуктор ЦДНД-400 - горизонтальный с зацеплением Новикова

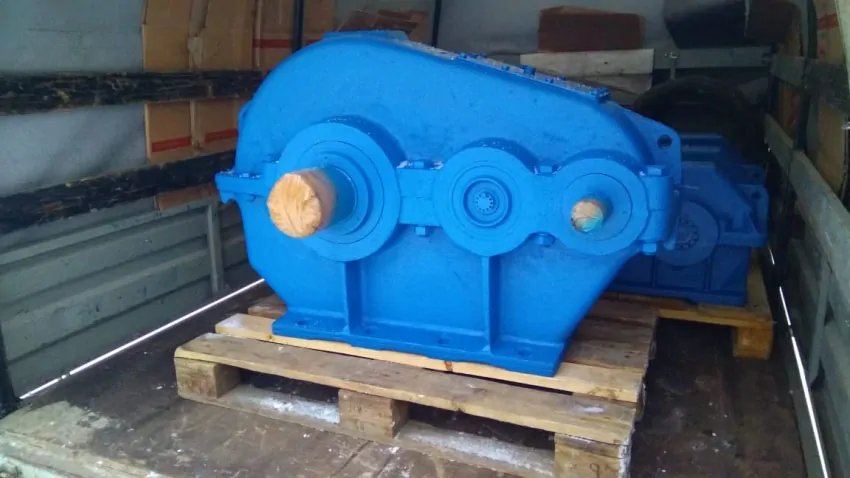

  • редуктор ЦДНД-400 - для скребковых конвейеров

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем купить редуктор ЦДНД-400 с передаточными числами 12,5; 20; 31,5; 40. Вал – конический или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора ЦДНД-400, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе каталог цилиндрических редукторов.

Типоразмер редуктораНоминальное передаточное числоНоминальная радиальная нагрузка на тихоходном валу, ННоминальный крутящий момент на тихоходном валу, НмВес, кгКПД
ЦДНД-40012,5; 20; 31,5; 4050000140008650,98

Особенности эксплуатации

Технические характеристики редуктора цилиндрического ЦДНД-400 определяют допустимые режимы эксплуатации:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Объем заливаемого масла

Указан объем заливаемого масла в редукторах ЦДНД-400. Правильный объем смазочных материалов, является основополагающим фактором продолжительности и безотказной работы редукционного механизма. Запуск без масла запрещен!

МодельОбъем заливаемого масла
ЦДНД-40030

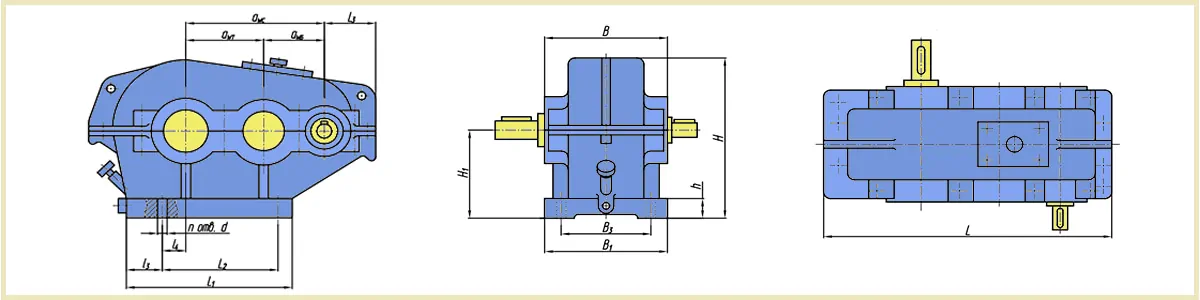

Размеры и чертеж редуктора ЦДНД-400

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора ЦДНД-400.

Размеры и чертеж редуктора ЦДНД-400

AwtAwcAwбHH1hLL1L2L3L4L5ВВ1В2В3l3l4d
4003252508204253512658206451704153654304253401959015533

Размеры и чертеж валов

Цилиндрический входной или выходной вал зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала редуктора ЦДН-400
Валldbt
Входной105651869
Выходной20014036148

Варианты сборки редуктора ЦДНД-400

Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы ЦДНД-400 с вариантом сборки 12, 21, 22, 11.

Варианты сборки редукторов ЦДНД400

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

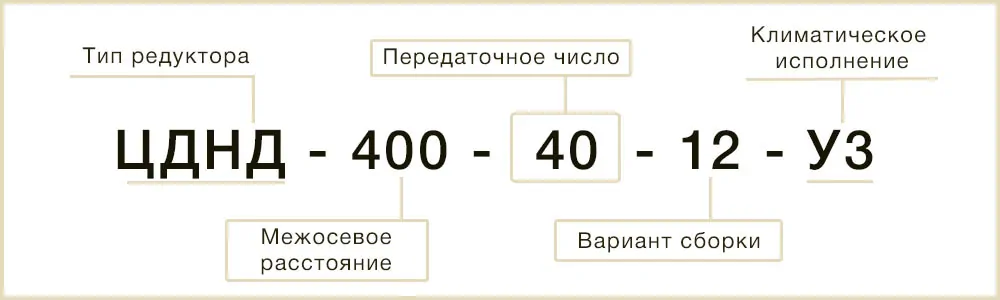

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки ЦДНД-400 40 12 у3

Все варианты сборки ЦДНД-400 и передаточные числа

На четыре наиболее распространенные варианта сборки двухступенчатых ЦДНД-400 приходится 16 моделей с разными передаточными числами, маркировки, которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число12112221
12,5ЦДНД-400-12,5-12ЦДНД-400-12,5-11ЦДНД-400-12,5-22ЦДНД-400-12,5-21
20ЦДНД-400-20-12ЦДНД-400-20-11ЦДНД-400-20-22ЦДНД-400-20-21
31,5ЦДНД-400-31,5-12ЦДНД-400-31,5-11ЦДНД-400-31,5-22ЦДНД-400-31,5-21
40ЦДНД-400-40-12ЦДНД-400-40-11ЦДНД-400-40-22ЦДНД-400-40-21

Цена

Цена редуктора ЦДНД-400 по Украине варьируется в зависимости от новизны и качества. Надежный ЦДНД-400 с заводской подготовкой и рабочей гарантией может достигать по цене 70000 грн. Цена бу – 40000. Но с ними осторожней.

Кроме того, на цену редуктора влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор ЦДНД-400 цену Вам подскажут наши специалисты.

Редуктор ЦДНД-400 работает с подъемными механизмами и высоким крутящим моментом. Некачественный ЦДНД400 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор ЦДНД-400 с передаточными числами 40; 31,5; 20; 12,5 заказывайте специалистам «Систем Качества»
