Двухступенчатый редуктор Ч2-100

Редуктор червячный Ч2-100 – двухступенчатый редуктор с червячной передачей. В качестве 1 ступени используется универсальный редуктор 2Ч-63, 2 ступень — редуктор Ч-100. Могут маркироваться как: Ч2-63/100, Ч2-100/63. Данный тип редукторов применяется для привода оборудование где требуется низкая частота вращения, например, приводы клапанов.

  • Червячный двухступенчатый редуктор Ч2-63/100 (Ч2-100/63)
  • Ч2-63/100 (Ч2-100/63) - двухступенчатый редуктор с червячной передачей
  • редуктор Ч2-100 - червячный общего назначения

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем купить редуктор Ч2-100 с передаточными числами 64, 80, 100, 128, 160, 200, 256, 320, 400, 512, 640, 800, 1000, 1280, 1600, 2016, 2560, 3200, 4000, 5040, 6400. Вал – конический, полый или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики двухступенчатого червячного редуктора Ч2-100, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее.

Передаточное число редуктора Ч2-100Номинальный крутящий момент, НмМощность двигателя, кВтКПД, %Радиальная нагрузка, НВес, кг
644901,481500075
804901,180
1004900,979
1285000,777
1605000,675
2005000,575
2565000,472
3205000,370
4005000,369
5125200,265
6405200,264
8005200,263
10005200,159
12805200,155
16005200,154
20165200,149
25605200,147
32005000,144
40004800,0443
50404600,0339
64004000,0237

Особенности эксплуатации

Допустимые режимы эксплуатации редукторов с червячной передачей Ч2-100:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Масло и подшипники

Двухступенчатые червячные редукторы Ч2-100 состоят из двух отдельных редукторных частей. Чтобы узнать количество заливаемого масла или маркировки устанавливаемых подшипников — перейдите по ссылке на каталог червячных редукторов и кликнув на интересующий вас редуктор.

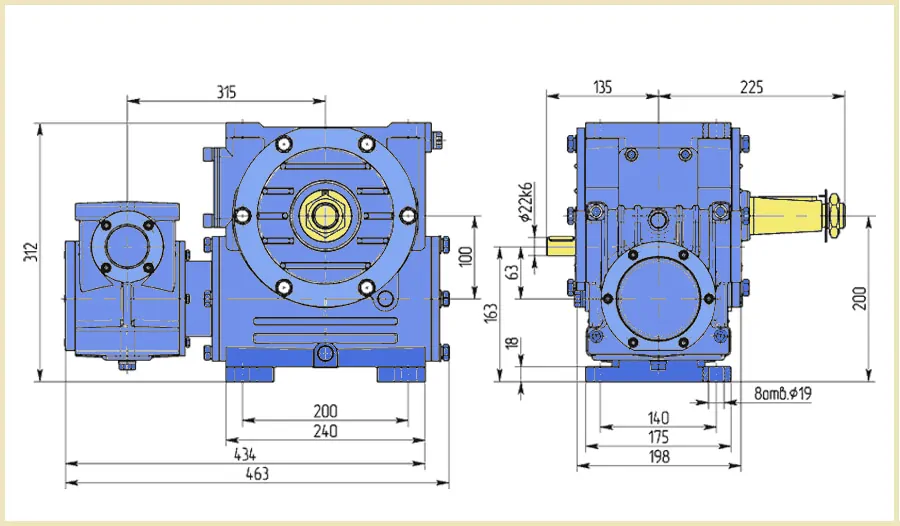

Чертежи габаритные размеры редуктора Ч2-100

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора Ч2-100.

Размеры и чертеж редуктора Ч2-100

Тихоходный вал

Чертеж выходного вала редуктора Ч2-100
Валldbt
Выходной110451248,5

Быстроходный вал

Конический вал наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами, зачастую используется для посадки шкивов для ременной передачи. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж первичного вала редуктора Ч2-100/63
Валll1dd1bt
Входной362022M8311,6

Полый шлицевой и шпоночный вал

Полый шлицевой и шпоночный вал редуктора Ч2-100 используется для присоединения к исполнительному механизму. Данный тип вала позволяет уменьшить габаритные размеры конструкции и облегчить компоновку редуктора. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж полого вала червячного редуктора Ч2-63/100

Валll1dd1btD*m*H8
Выходной2059046351038,345*2,0*H8

Варианты сборки

Вариант сборки редуктора Ч2-100/63 – это схема компоновки и расположения основных элементов редуктора. Ч2-100 изготавливаются с вариантами сборки 11, 12, 13, 16, 21, 22, 23, 26, 31, 32, 33, 36. Количество и исполнение быстроходных и тихоходных валов, влияют на цену редуктора.

Варианты сборки двухступенчатых червячных редукторов Ч2-100
Варианты расположения червячной пары – это расположения основных элементов редукторов относительно горизонтальной плоскости.

Схема вариантов расположения червячной пары редуктора

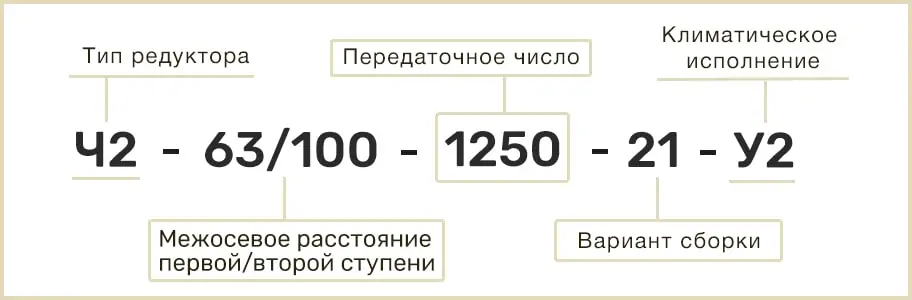

Расшифровка маркировки

Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

расшифровка маркировки ч2-100

Цена редуктора Ч2-100

Цена редуктора Ч2-100 по Украине варьируется в зависимости от новизны, качества и межосевого расстояния первой ступени . Надежный Ч2-100 с заводской подготовкой и рабочей гарантией может достигать по цене 17000 грн. Цена бу – 9000 грн без НДС. Но с ними осторожней.

Редукторы Ч2-63/100, Ч2-100/63 с передаточными числами 64, 80, 100, 128, 160, 200, 256, 320, 400, 512, 640, 800, 1000, 1280, 1600, 2016, 2560, 3200, 4000, 5040, 6400 заказывайте специалистам «Систем Качества»
