Двухступенчатый редуктор Ч2-125

Редуктор червячный Ч2-125 – двухступенчатый редуктор с червячной передачей. В качестве 1 ступени используется универсальный редуктор 2Ч-63 или 2Ч-80, 2 ступень — редуктор Ч-125. Могут маркироваться как: Ч2-63/125, Ч2-80/125, Ч2-125/63, Ч2-125/80. Данный тип редукторов применяется для привода оборудование где требуется низкая частота вращения, например, приводы клапанов.

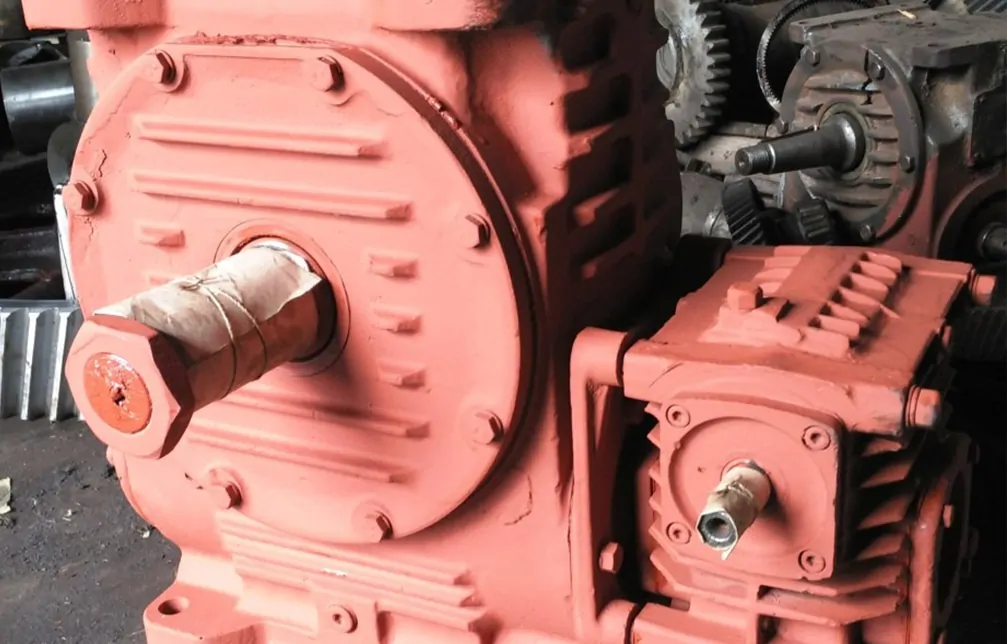

  • Червячный двухступенчатый редуктор Ч2-63/125 (Ч2-125/63)
  • Ч2-80/125 (Ч2-125/80_ - двухступенчатый редуктор с червячной передачей

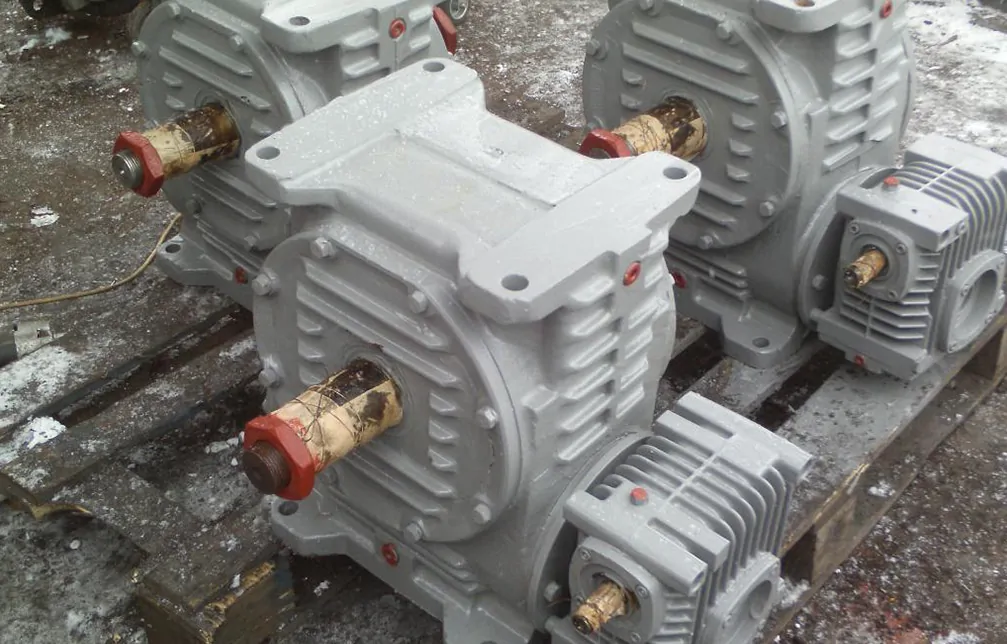

  • редуктор Ч2-125 - червячный общего назначения

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем купить редуктор Ч2-125 с передаточными числами 64, 80, 100, 128, 160, 200, 256, 320, 400, 512, 640, 800, 1000, 1280, 1600, 2016, 2560, 3200, 4000, 5040, 6400. Вал – конический, полый или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики двухступенчатого червячного редуктора Ч2-125, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее.

Передаточное число редуктора Ч2-125Номинальный крутящий момент, НмМощность двигателя, кВтРадиальная нагрузка, НКПД, %Вес, кг
648502,4800081120
808501,980
1008501,679
1289001,377
1609001,175
2009000,975
2569000,772
3209000,670
4009000,569
51210000,465
64010000,464
80010000,363
100010000,259
128010000,255
160010000,254
201610000,249
256010000,147
32009500,144
40009000,143
50408500,139
64008500,0537

Особенности эксплуатации

Допустимые режимы эксплуатации редукторов с червячной передачей Ч2-125:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Масло и подшипники

Двухступенчатые червячные редукторы Ч2-125 состоят из двух отдельных редукторных частей. Чтобы узнать количество заливаемого масла или маркировки устанавливаемых подшипников — перейдите по ссылке на каталог червячных редукторов и кликнув на интересующий вас редуктор.

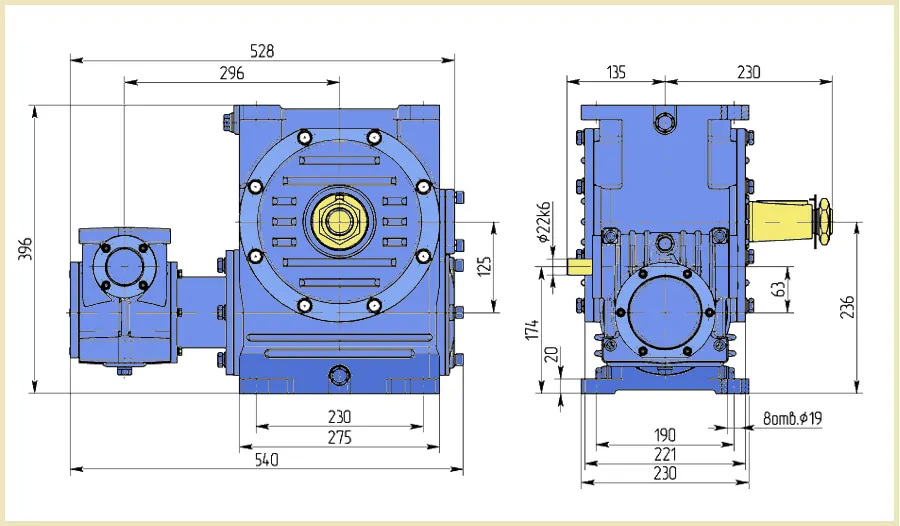

Чертежи габаритные размеры редуктора Ч2-125

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора Ч2-125.

Размеры и чертеж редуктора Ч2-125

Тихоходный вал

Чертеж выходного вала редуктора Ч2-125
Валll1dd1bt
Выходной1108255M36*3,01428,95

Быстроходный вал

Конический вал наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами, зачастую используется для посадки шкивов для ременной передачи. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж входного вала редуктора Ч2-125/80
Редукторll1dd1bt
Ч2-125/80422025M8513,45
Ч2-125/63362022M8311,6

Полый шлицевой и шпоночный вал

Полый шлицевой и шпоночный вал редуктора Ч2-125 используется для присоединения к исполнительному механизму. Данный тип вала позволяет уменьшить габаритные размеры конструкции и облегчить компоновку редуктора. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж полого вала червячного редуктора Ч2-125/63

Валll1dd1btD*m*H8
Выходной23011060401243,355*2,5*H8

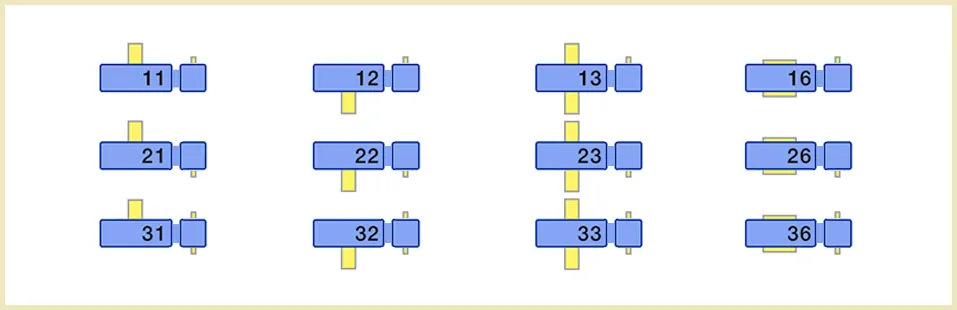

Варианты сборки

Вариант сборки редуктора Ч2-125/80 и Ч2-125/63 – это схема компоновки и расположения основных элементов редуктора. Ч2-125 изготавливаются с вариантами сборки 11,12,13,16, 21, 22, 23, 26, 31, 32, 33, 36. Количество и исполнение быстроходных и тихоходных валов, влияют на цену редуктора.

Варианты сборки двухступенчатых червячных редукторов Ч2
Варианты расположения червячной пары – это расположения основных элементов редукторов относительно горизонтальной плоскости.

Схема вариантов расположения червячной пары редуктора

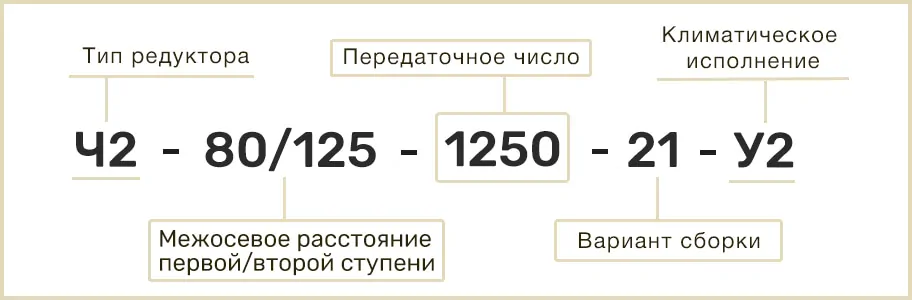

Расшифровка маркировки

Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

расшифровка маркировки ч2-125

Цена редуктора Ч2-125

Цена редуктора Ч2-125 по Украине варьируется в зависимости от новизны, качества и межосевого расстояния первой ступени . Надежный Ч2-125 с заводской подготовкой и рабочей гарантией может достигать по цене 30000 грн. Цена бу – 7000 грн без НДС. Но с ними осторожней.

Редукторы Ч2-63/125, Ч2-80/125, Ч2-125/63, Ч2-125/80 с передаточными числами 64, 80, 100, 128, 160, 200, 256, 320, 400, 512, 640, 800, 1000, 1280, 1600, 2016, 2560, 3200, 4000, 5040, 6400 заказывайте специалистам «Систем Качества»
