Редуктор КЦ1-500

Коническо-цилиндрический редуктор КЦ1 500 – общепромышленный двухступенчатый редуктор, используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это подъемно-транспортное оборудование. Коническая передача дает возможность изменения направления оси вращения.

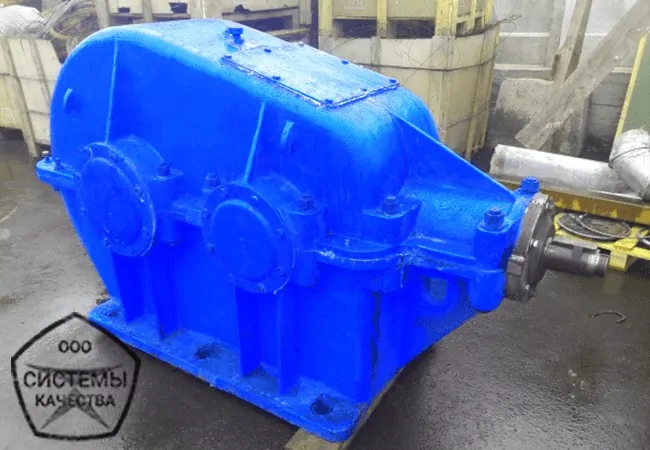

  • Коническо-цилиндрический двухступенчатый редуктор КЦ1-500

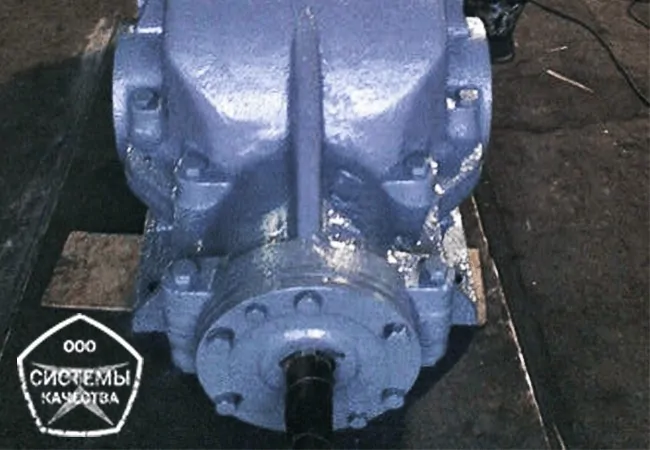

  • редуктор КЦ1 500 - с конической косозубой передачей

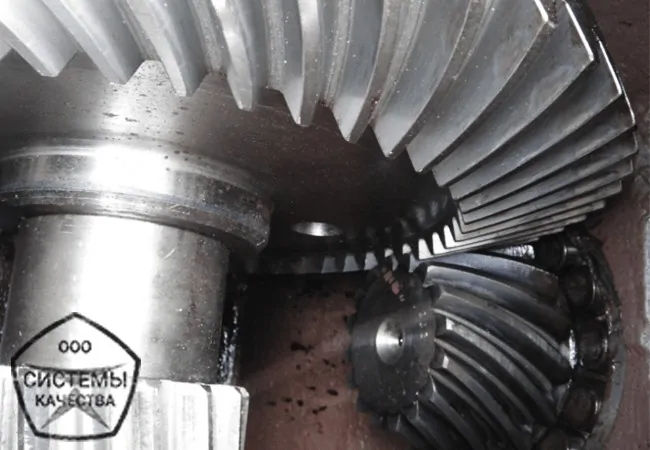

  • КЦ1-500 - редуктор для транспортеров

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор КЦ1-500 с передаточными числами 6,3; 10; 14; 20; 28. Вал – конический или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора КЦ1-500, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе каталог коническо-цилиндрических редукторов.

Типоразмер редуктора Номинальное передаточное число Номинальная радиальная нагрузка на тихоходном валу, Н Номинальный крутящий момент на тихоходном валу, Нм Вес, кг КПД
КЦ1-500 6,3;10;14;20;28 25000 9000 1740 0,94

Особенности эксплуатации

Технические характеристики редуктора коническо-цилиндрического КЦ1-500 определяют допустимые режимы эксплуатации:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Размеры и чертеж редуктора КЦ1-500

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора КЦ1-500.

Размеры и чертеж редуктора КЦ1

Awt L L1 L2 L3 L4 H H1 h h1 B A A1 d п
500 2085 1160 250 1030 544 877 400 40 630 990 550 33 8

Размеры и чертеж валов КЦ1

Цилиндрический вал

Цилиндрический входной и выходной вал конического косозубого редуктора КЦ1 500 зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала редуктора
Вал l d b t
Выходной 210 110 28 116

Конический вал

Конический вал редуктора КЦ1-500 наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж конического вала редуктора
Вал l l1 d d1 b t
Входной 170 130 90 M64*4,0 22 46,8

Варианты сборки редуктора КЦ1-500

Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы КЦ1 500 с вариантом сборки 41, 42, 43.

Варианты сборки КЦ

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели, содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки КЦ1-500

Все варианты сборки и передаточные числа

На четыре наиболее распространенные варианта сборки двухступенчатых КЦ1 500 приходится 15 моделей с разными передаточными числами, маркировки, которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число 41 42 43
6,3 КЦ1-500-6,3-41 КЦ1-500-6,3-42 КЦ1-500-6,3-43
10 КЦ1-500-10-41 КЦ1-500-10-42 КЦ1-500-10-43
14 КЦ1-500-14-41 КЦ1-500-14-42 КЦ1-500-14-43
20 КЦ1-500-20-41 КЦ1-500-20-42 КЦ1-500-20-43
28 КЦ1-500-28-41 КЦ1-500-28-42 КЦ1-500-28-43

Цена

Цена редуктора КЦ1-500 по Украине варьируется в зависимости от новизны и качества. Надежный КЦ1-500 с заводской подготовкой и рабочей гарантией может достигать по цене 30000 грн. Цена бу – 22000. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На конический косозубый редуктор КЦ1-500 цену Вам подскажут наши специалисты.

Редуктор КЦ1-500 работает с подъемными механизмами и высоким крутящим моментом. Некачественный КЦ1-500 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор КЦ1-500 с передаточными числами 28; 20; 14; 10; 6,3 заказывайте специалистам «Систем Качества»

Редуктор КЦ1-500 обновлено: 9 июня, 2020 автором: АИР Украины
