Вантажні кранові візки

•
•
•

Вантажний крановий візок – це зварна рамна конструкція з пристроями підйому вантажів, переміщення та безпеки. Встановлюється на козлові, баштові з балочною стрілою та мостові крани. Залежно від принципу розміщення діляться на опорні – чотири приводні колеса на кутових буксах і підвісні – на електричних каретках або опорних катках. Ключові елементи вантажного візка – кранові електродвигуни, редуктори, гальма колодки ТКГ, барабани для тягового каната і гакові підвіски.

Замовити крановиц візок

Каталог і підбір

•
  Вантажний візок мостового крана
•
  Вантажний візок козлового крана
•
  Вантажний візок баштового крана
•
  Кінцева балка для кран-балки

Для виготовлення кранового візка формується технічне завдання, що містить характеристики з таблиці

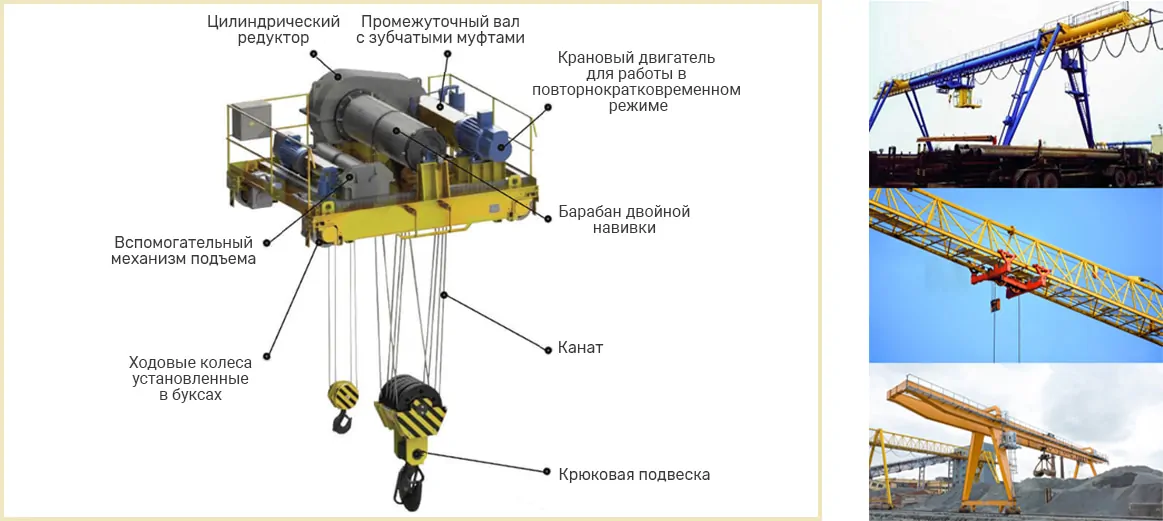

Улаштування і механізм крановий візка

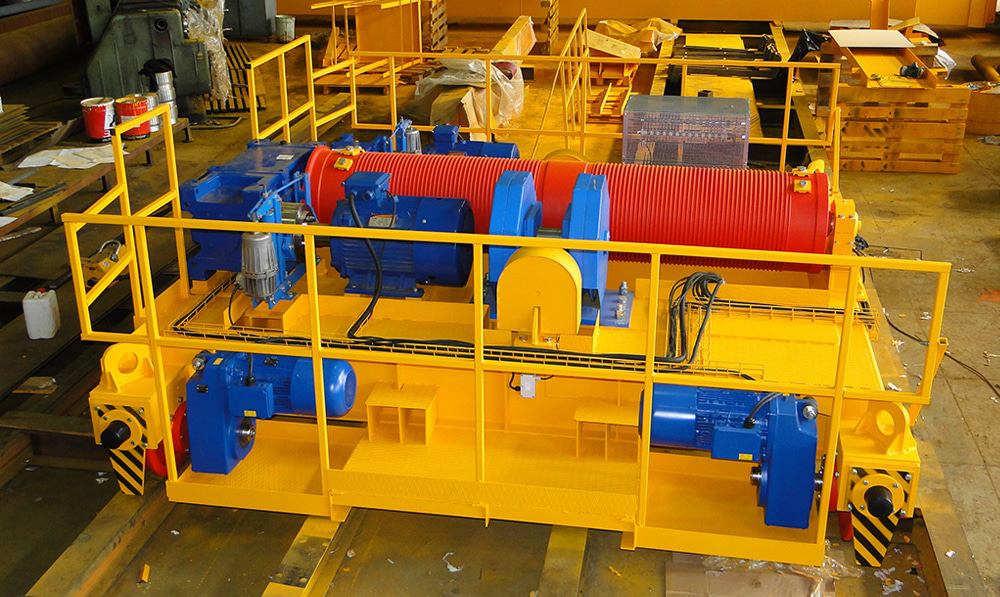

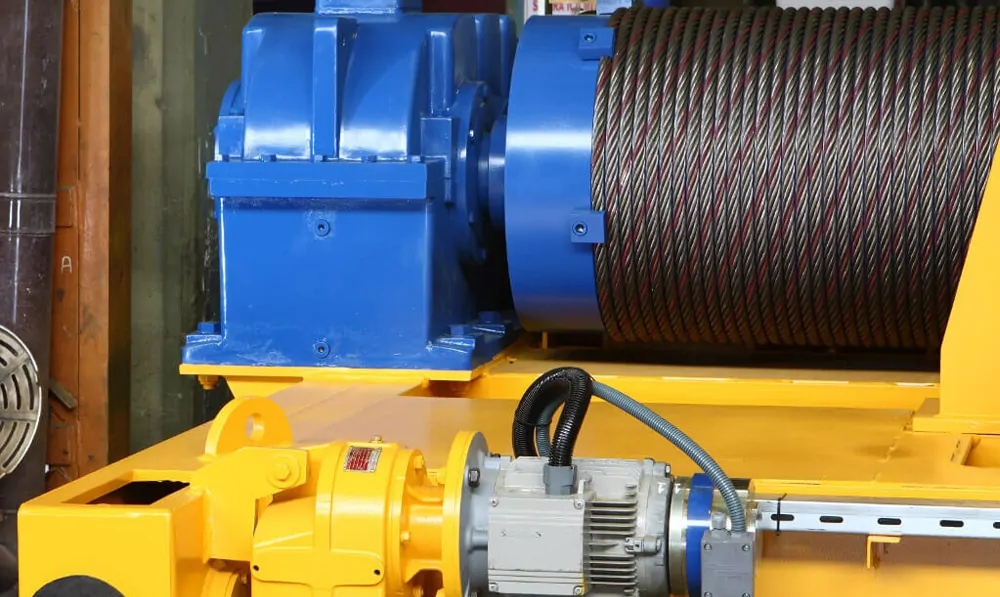

Рама кранового візка, має чотири ходові колеса в буксах по кутах, суцільний настил, гумові відбійники та кінцеві вимикачі. Периметр майданчика обмежений перильною огорожею та знімним ланцюжком згідно з правилами експлуатації вантажопідіймальних кранів. На майданчику встановлені клемні коробки для живлення електродвигунів підйому та пересування, двигуни, що знижують циліндричні редуктори, колодкові гальма зі шківами та вантажні барабани з канатами та гаковими підвісками. Вали механізму підйому з’єднані зубчастими муфтами МЗ (проміжні – муфтами МЗП) та пружними втулково-пальцевими МУВП, які нерідко інтегровані з гальмівним шківом.

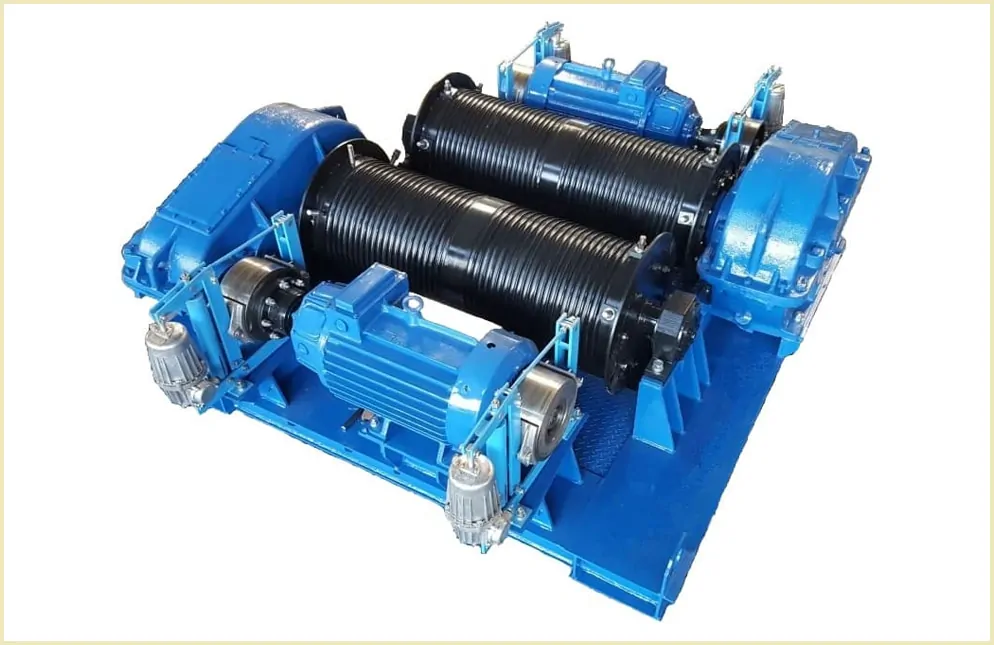

Незначна відмінність має влаштування візка грейферного крана. Грейферний механізм вимагає додаткового механізму підйому грейферних канатів для керування щелепами. Магніто-грейферні маніпулятори додаткового барабана не потребують, але вимагають підведення керуючого живлення до вантажозахоплювального магніту.

ДСТУ

• Ключовий стандарт для кранових візків – ГОСТ3332-54, визначає основні параметри, граничні маси і габаритні розміри.
• Загальний стандарт для електричних мостових кранів загального призначення – ГОСТ 25711-83
• Норматив про правила безпечної експлуатації і улаштування вантажопідйомних механізмів – НПАОП 0.00-1.01-07

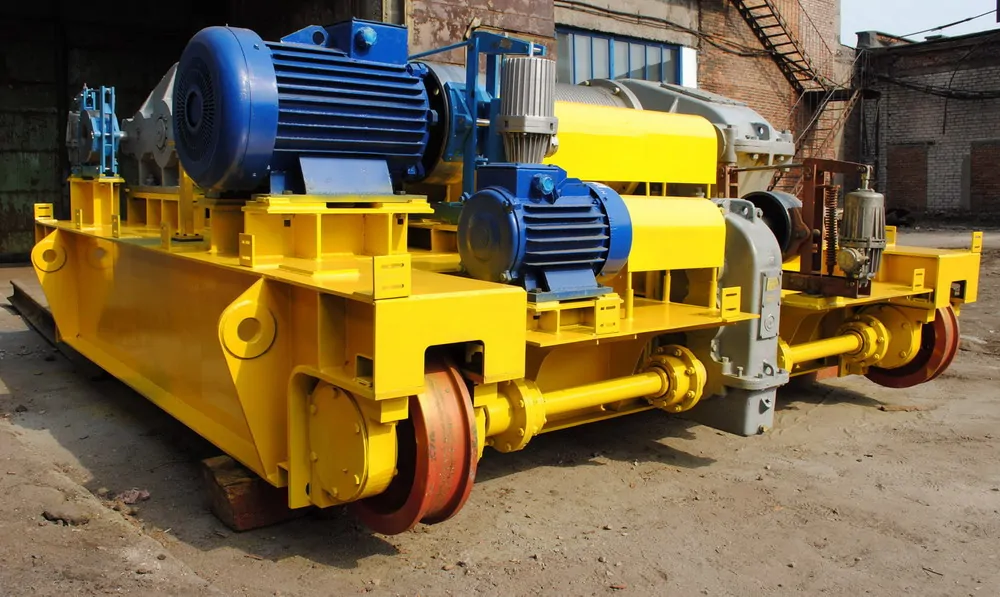

Купити візок для крану 5т, 10т, 12,5т, 16т, 20т, 32т, 50т, 80т, 100т, 125т, 250т

«Системи якості» – не просто збіркове підприємство. Для нас профільними є 90% комплектуючих кранового візка:

• власний склад і продаж загальнопромислових двигунів АИР, 4А і кранових електродвигунів МТН, MTF МТКН, 4МТ;
• виробництво, продаж, ремонт, склад неліквидів циліндричних, черв’ячних і спеціалізованих кранових редукторів;
• виготовлення колодкових гальм ТКГ,(ТКГ-160, ТКГ-200, ТКГ-300, ТКГ-400, ТКГ-500), гальмівних шкивів і муфт МУВПТ;
• виготовлення муфт МЗ і МЗП, крючкових підвісок, панелей, блоків резисторів;
• виготовлення проміжних валів і валів до кранових колес;
• виробництво вантажних барабанів БК, кранових лебідок;
• можливість працювати з вантажопідйомністю 5, 10, 12,5, 16, 20, 32, 50, 80, 100, 125, 250 тонн

Даний досвід та можливості дозволяють нам надавати конкурентні ціни покупцям, виявляти гнучкість, оптимізувати масу та комплектацію.

Виготовлення під замовлення і ціни в Україні

Виготовлення або купівля кранових візків вантажопідйомністю від 5 до 250 тонн згідно з ГОСТ у Систем Якості – надійне недороге рішення з урахуванням компетенції наших співробітників у кожному елементі механізму. Купуючи візок на кран Ви заощаджуєте на ціні від двигуна та редуктора, закінчуючи цінами підвісок, коліс, гальм, муфт та барабанів.
