Крановий редуктор – це спеціальний шестерний понижувальний редуктор для мостового, баштового, козлового, портального кранів або кран-балки. Кранові редуктори застосовуються як привод лебідки підйому, ходу візків, пересування та повороту крана. За конструкцією, типами та видом поділяються на циліндричні, черв’якові, вертикальні, горизонтальні, одноступінчасті, двоступінчасті, триступінчасті, чотириступінчасті. В Україні редуктори кранової установки виготовляються згідно з ГОСТ 15150-69 та ГОСТ 2185-66.

Вертикальні кранові редуктори переміщення

Вертикальний редуктор – крановий привід для пересування кранів, кранових візків і мостів, що складається з зубчастої передачі, шестерні якої знаходяться в одній вертикальній площині. Вертикальні кранові редуктори застосовуються для роботи в механізмах пересування кранових установок у 4 режимах – ПВ-15%, ПВ-25%, ПВ-40%, ПВ-100% при оборотах вхідного валу – 600, 750, 1000 об/хв. Для зручності монтажу можуть виготовлятися з відлитим фланцем на корпусі (ліхтарем) для жорсткого монтажу електродвигуна за типом кранового мотор-редуктора А-400. Мастило шестеренних передач розбризкуванням.

Каталог вертикальних кранових редукторів

Редуктор В – для встановлення на механізмах пересування кранів та кранових візків. Допускає роботу у реверсивному режимі. Має ряд передавальних чисел від 10 до 100. Орієнтовний ККД – 0,91. Мастило із загальної ванни розбризкуванням. Головною конструктивною перевагою є можливість кріплення за допомогою фланця.

В-100, В-125, В-160, В-200, В-250

В-400

Редуктор ВК – триступінчастий циліндричний для ходу кранів та кранових візків. Виробляються в чотирьох поповненнях за передатними числами від 10-125, номінальним крутним моментом 85-2400 Нм. Корпус складається з трьох частин і має роз’єми у вертикальних та горизонтальних площинах. Експлуатується у режимах роботи ПВ=15, ПВ=25, ПВ=40.

ВК-350

ВК-475

ВК-550

Редуктор ВКУ – привід пересування кранових мостів Ступінь точності виготовлення передачі – 8. Мастило підшипників швидкохідного та першого проміжного валів – консистентна періодична, під тиском. Допускає роботу як ПВ=100.

Редуктор Ц3ВК та Ц3ВКФ – вертикальний крановий редуктор чехословацького виробництва. Оригінальні маркування C3VK та C3VKF. Передавальні числа від 10-100, номінальний момент, що крутить, 250-4000 Нм.

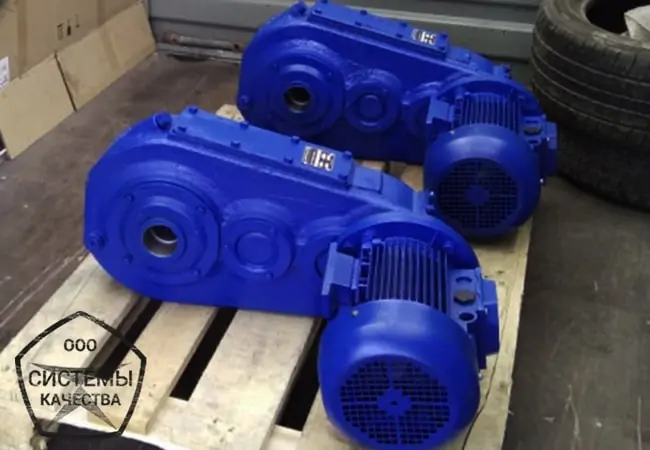

Редуктор А-400 – крановий мотор-редуктор ходу кран-балок. Залежно від довжини прольоту може працювати до приводної одиниці або в парі. Найбільш популярне передатне число 35,5. Експлуатується з електродвигунами АІР90L6 1,5 кВт 1000 об/хв або АІР100l6 2,2 кВт 1000 об/хв з монтажним виконанням фланець.

А-400

Горизонтальні редуктори підйому для кранів і лебідок

Горизонтальні циліндричні кранові редуктори за призначенням приводу поділяються на редуктори підйомних механізмів (редуктори лебідки крана), пересування візків та пересування мостів. Для отримання докладного опису – натисніть на маркування потрібної Вам моделі. У докладному описі вказані: технічні характеристики, передавальні числа, схеми збирання, вага, розміри та креслення валу, обсяг олії, складальні креслення, розшифровки маркувань, ціни і т.д.

Каталог горизонтальних кранових редукторів

Підбір редуктора для мостового, козлового, портального, башенного крана

Модель кранового редуктора можна підібрать виходячи з технічних характеристик і типу мостового, козлового, портального чи вежового крана і місця встановлення приводу: переміщення крана, ходу кранових візків, моста чи кранової лебідки.
Підбір редуктора для крану виконується з нижче представлених параметрів:

Обертаючий момент
Допустимі радіально-консольныі нагвантаження
Можливість працювати в реверсивному режимі
Стоійкість до частих пусків і зупинкам
Тривалість безперервної роботи
Кліматичне виконання і категорія розміщення

Крановий редуктор зі сквозним вторичним валом

Для зручності монтажа і спрощення конструкції кранових установок, деякі редуктори виготовлюються з полим шліцевим чи шпоночним валом. Найбільше затребувані кранові редуктори зі сквозним вторичним валом – Р-400, Р-500 і крановий мотор-редуктор А-400. Така конструкція дає можливість приводити в синхронний рух одночасно два кранових колеса. Монтаж кранових колес з електромеханічним приводом виконується за рахунок зубчатих муфт МЗП з проміжним валом. Приклад монтажа зображений на кресленні.

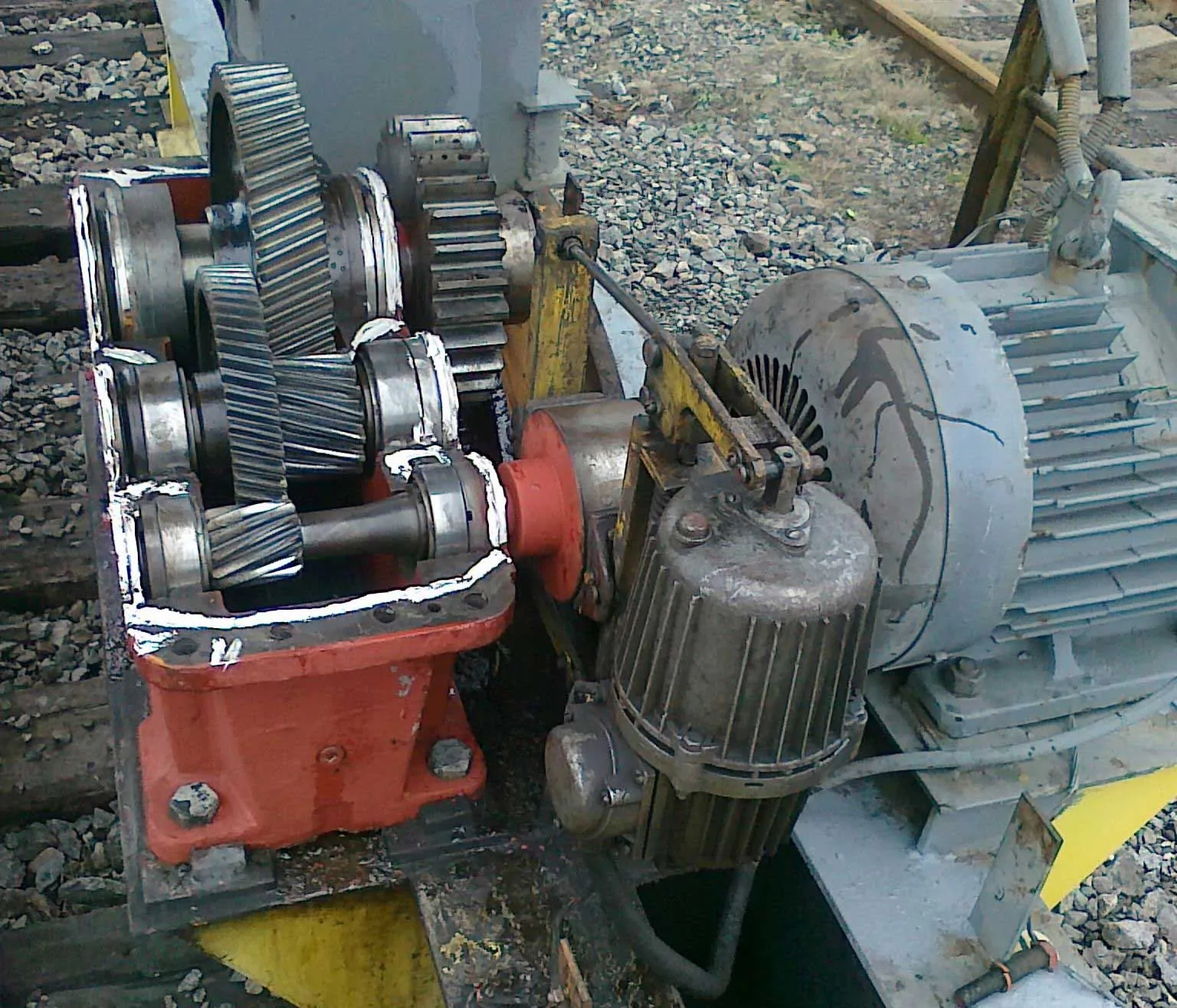

Будова і передатні числа

Залежно від вантажопідйомності крана кранові редуктори виготовляються з шевронним або косозубим зачепленням передачі. Передатне число визначається частотою обертання електродвигуна та потрібної кількості обертів на вихідному валу редуктора крана.

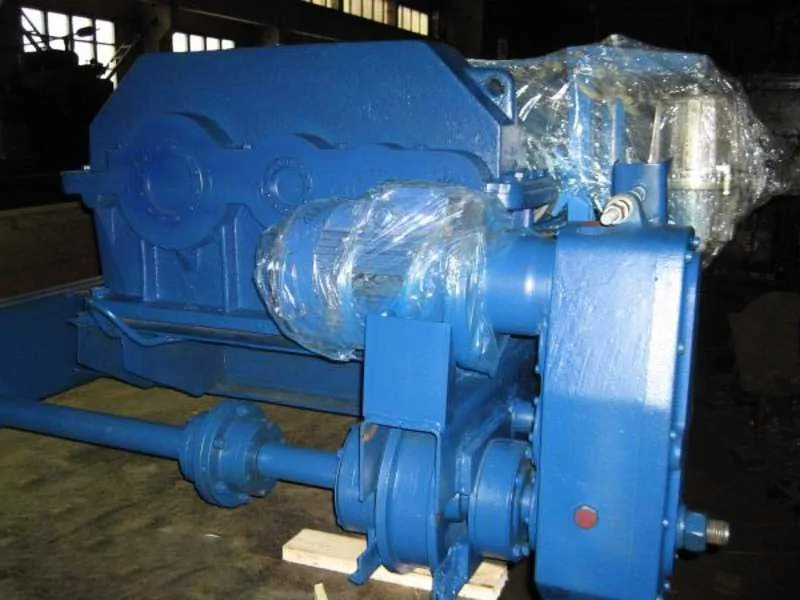

В комплект кранової лебідки входить:

Купити крановий редуктор в Україні

Крановий режим роботи має на увазі великі навантаження на привід. Низькоякісний крановий редуктор може призвести до простою підприємства та навіть травматизму.

У Систем Якості ви можете купити нові вертикальні та горизонтальні кранові редуктори складського зберігання або ревізію з подальшою гарантією. Купуючи у «Систем Якості», ви унеможливите неприємних сюрпризів. Європейські стандарти технічного контролю надають «Системам» абсолютну статистику безвідмовності промислового обладнання.

Ціна кранового редуктора

Ціна на крановий редуктор залежить від його типорозміру. До прикладу, новий вертикальний крановий редуктор В-400 переміщення візка з 12 місячною гарантією коштує 12800 грн з НДС. Актуалізувати вартості інших моделей, купити крановий редуктор, подати заявку на ремонт чи замовити запчастини – зв’яжіться з менеджером «Систем Якості».

Фото редуктора для крана
