Редуктор ВКУ-965

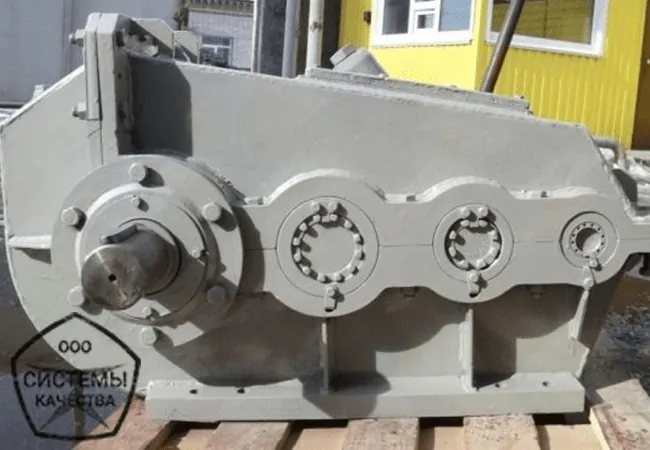

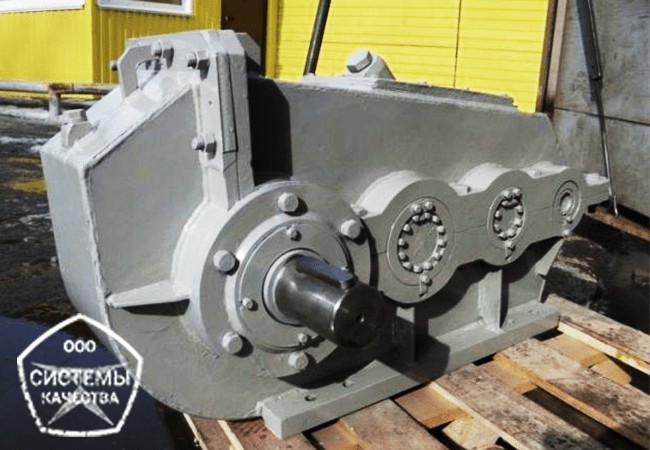

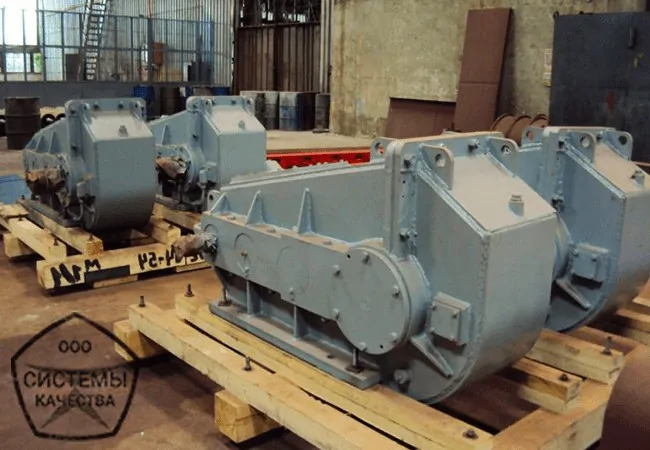

Цилиндрический редуктор ВКУ-965 – трехступенчатый крановый редуктор, применяется при повторно-кратковременных режимах работы. Используется в качестве приводов передвижения подъемно-транспортных механизмов, устанавливаются в паре с двигателем крановым МТF. Основная сфера применения это опорные и подвесные краны.

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор ВКУ-965 с передаточными числами 14; 16; 18; 20; 22,4; 25; 28; 31; 35,5; 40; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140. Вал – конический и цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора ВКУ-965, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе крановые редукторы каталог.

Типоразмер редуктораНоминальное передаточное числоНоминальный крутящий момент на тихоходном валу, НмЧастота вращения входного вала, мин-1Вес, кгКПД
ВКУ-96514;16;18;20;22,4;25;28;31;35,5;40;50;56;63;71;80;90;100;112; 125;140.19750100015300,91

Особенности эксплуатации

Технические характеристики редуктора цилиндрического ВКУ-965 определяют допустимые режимы эксплуатации:
  • Работа с остановками и переменными нагрузками;
  • Возможно реверсивное включение;
  • Максимальная скорость на входе – 1000 об/мин;
  • Концентрация пыли до 10 мг/м³.

Размеры и чертеж редуктора ВКУ-965

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора ВКУ-965.

Размеры и чертеж редуктора ВКУ-965

АбАпАтHH1H2LL1L2L3L4L5L6BB1d
25031540093032074156038545053012057054056062033

Размеры и чертеж валов

Конический вал

Конический вал редуктора ВКУ-965 наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж конического вала редуктора
Валll1dd1bt
Входной14010565М42х3,01633,9

Цилиндрический вал

Цилиндрический входной и выходной вал редуктора ВКУ965 зачастую используется при присоединении к исполнительному механизму с помощью зубчатых муфт МЗП, МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала редуктора
Валldbt
Выходной16512532136

Варианты сборки редуктора ВКУ-965

Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы ВКУ-965 с вариантом сборки 11, 12, 13, 21 ,22, 23, 31, 32, 33.

Варианты сборки редукторов ВКУ-965

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

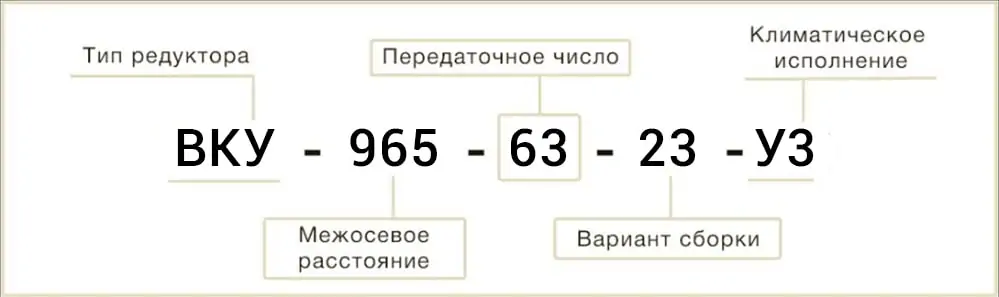

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Все варианты сборки ВКУ965 и передаточные числа

На четыре наиболее распространенные варианта сборки трехступенчатых ВКУ-965 приходится 36 моделей с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число11122122
14ВКУ-965-14-11ВКУ-965-14-12ВКУ-965-14-21ВКУ-965-14-22
16ВКУ-965-16-11ВКУ-965-16-12ВКУ-965-16-21ВКУ-965-16-22
18ВКУ-965-18-11ВКУ-965-18-12ВКУ-965-18-21ВКУ-965-18-22
20ВКУ-965-20-11ВКУ-965-20-12ВКУ-965-20-21ВКУ-965-20-22
22,4ВКУ-965-22,4-11ВКУ-965-22,4-12ВКУ-965-22,4-21ВКУ-965-22,4-22
25ВКУ-965-25-11ВКУ-965-25-12ВКУ-965-25-21ВКУ-965-25-22
28ВКУ-965-28-11ВКУ-965-28-12ВКУ-965-28-21ВКУ-965-28-22
31ВКУ-965-31-11ВКУ-965-31-12ВКУ-965-31-21ВКУ-965-31-22
35,5ВКУ-965-35,5-11ВКУ-965-35,5-12ВКУ-965-35,5-21ВКУ-965-35,5-22
40ВКУ-965-40-11ВКУ-965-40-12ВКУ-965-40-21ВКУ-965-40-22
50ВКУ-965-50-11ВКУ-965-50-12ВКУ-965-50-21ВКУ-965-50-22
56ВКУ-965-56-11ВКУ-965-56-12ВКУ-965-56-21ВКУ-965-56-22
63ВКУ-965-63-11ВКУ-965-63-12ВКУ-965-63-21ВКУ-965-63-22
71ВКУ-965-71-11ВКУ-965-71-12ВКУ-965-71-21ВКУ-965-71-22
80ВКУ-965-80-11ВКУ-965-80-12ВКУ-965-80-21ВКУ-965-80-22
90ВКУ-965-90-11ВКУ-965-90-12ВКУ-965-90-21ВКУ-965-90-22
100ВКУ-965-100-11ВКУ-965-100-12ВКУ-965-100-21ВКУ-965-100-22
112ВКУ-965-112-11ВКУ-965-112-12ВКУ-965-112-21ВКУ-965-112-22
125ВКУ-965-125-11ВКУ-965-125-12ВКУ-965-125-21ВКУ-965-125-22
140ВКУ-965-140-11ВКУ-965-140-12ВКУ-965-140-21ВКУ-965-140-22

Цена

Цена редуктора ВКУ-965 по Украине варьируется в зависимости от новизны и качества. Надежный ВКУ-965 с заводской подготовкой и рабочей гарантией может достигать по цене 36000 грн. Цена бу – 17000. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор ВКУ-965 цену Вам подскажут наши специалисты.

Редуктор ВКУ-965 работает с подъемными механизмами и высоким крутящим моментом. Некачественный ВКУ-965 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор ВКУ-965 с передаточными числами 140; 125; 112; 100; 90; 80; 71; 63; 56; 50; 40; 35,5; 31; 28; 25; 22,4; 20; 18; 16; 14 заказывайте специалистам «Систем Качества»
